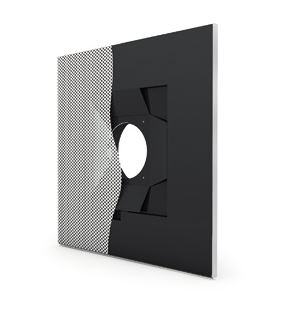

Quadratischer Deckenluftdurchlass DC560T

Der quadratischer Deckenluftdurchlass Typ DC560T ist geeignet für die Zuluft von gekühlter und geheizter Luft in Komforträumen und besonders in Räumen in denen eine hohe Induktion gefordert wird. Durch die pulsierende Strahlführung wird die Geschwindigkeit und die Temperaturdifferenz im Luftstrahl sehr gut abgebaut. Der Luftauslass ist mit 1, 2, 3 oder 4-seitiger Ausblasrichtung lieferbar. Eine gleichmäßige Luftverteilung wird durch das im Frontteil integriertem Luftverteilelement gewährleistet. Mittels 4 separat einzustellende Luftlenkbleche, im Frontteil kann man den Luftaustritt wahlweise 1, 2, 3 oder 4-seitig im Raum umlenken.

Download technisches Blatt DC560T Deckenluftauslass mit Top-Anschluss [159 KB]

Technische Daten DC560T


Eigenschaften:

• hohe Induktion
• flache, stabile und gleichmäßige Luftverteiling
• Luftaustritt einstellbar, in 1 bis 4 Richtungen
• standardmäßig werden die Luftlenkbleche eingestellt für Luftaustritt in 4 Richtungen
• die Luftlenkbleche, integriert im Frontteil, sind von Hand (nachträglich) verstellbar damit die gewünschte Luftausblasrichtung erreicht wird
• lieferbar in isolierter oder nicht isolierter Ausführung, Anschlussstutzen seitlich angeordnet
• ohne Mengenregulierung im Anschlussstutzen

Ausführungen:
• Frontplatte: Stahl verzinkt, RAL 9010 weiss lackiert
• Luftlenkbleche integriert im Frontteil: Stahlblech, RAL 9005 schwarz lackiert
• Anschlusskasten aus verzinktem Stahlblech, mit oder ohne Isolierung

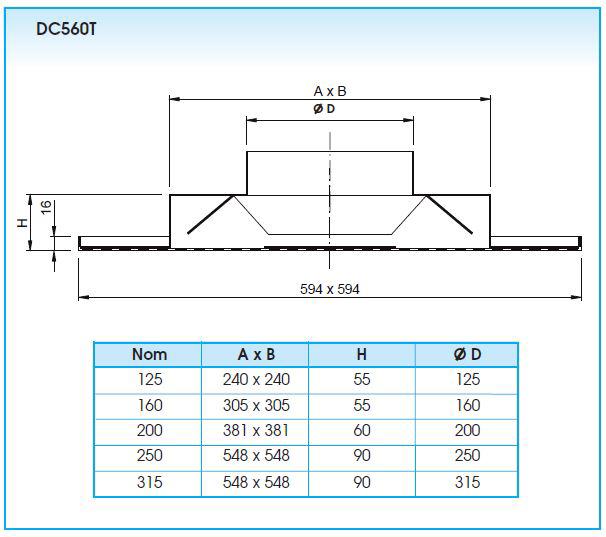

Bestimmung der Nenngrößen DC560T

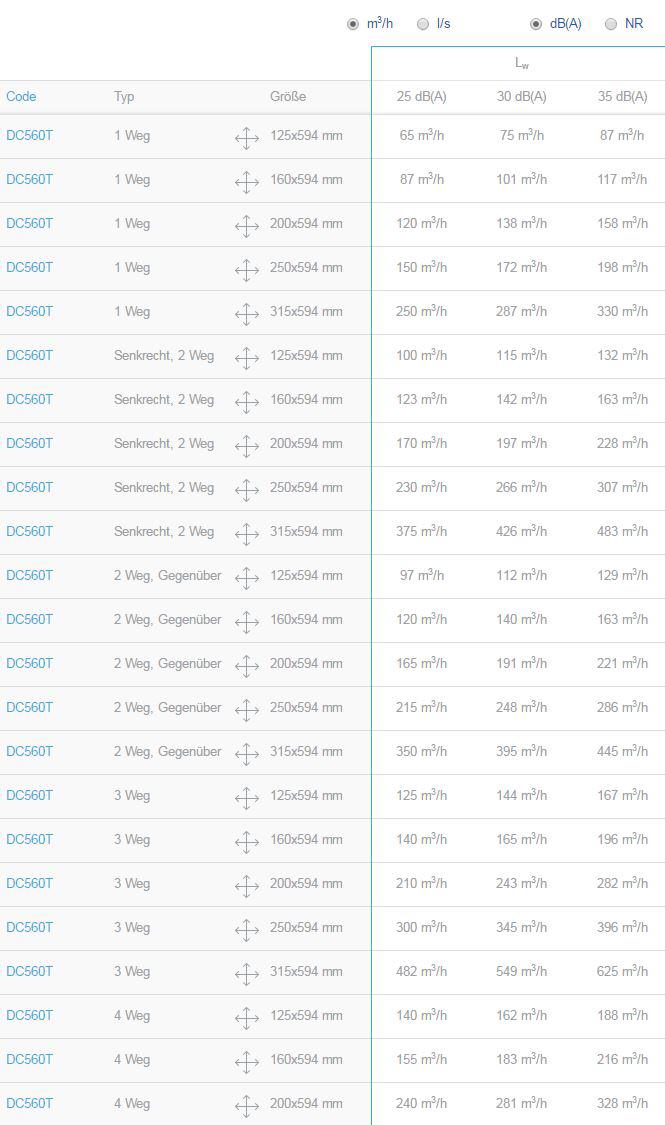

Auswahl Deckenluftdurchlass nach Standardwerten


Einstellmöglichkeiten

4-seitig ausblasend 3-seitig ausblasend 2-seitig ausblasend (gegenüberliegend) 2-seitig ausblasend
(Ecke)


Lieferbare Ausführungen

• DC560TG: Deckenluftauslass mit isoliertem Anschlusskasten, Anschlussstutzen oben angeordnet
• DC560T: Deckenluftauslass mit Anschlusskasten, Anschlussstutzen oben angeordnet

Montage

DC560T: Einbau in abgehängte Deckensysteme, zB. mit einem Rastermass von 600 x 600 oder 625 x 625 mm

Ausschreibungstext

Quadratischer Deckenluftdurchlass aus Stahl mit einer perforierten Frontplatte für Zuluft geeignet, lackiert in RAL 9010 weiß. Der Luftaustritt (1, 2, 3 oder 4-seitig) ist einstellbar mittels 4 Umlenkbleche integriert im Kasten, die schwarz RAL 9005 lackiert sind.
Der Auslass ist ausgestattet mit einem Anschlusskasten aus verzinktem Stahlblech mit seitlichem Anschlussstutzen.

Typ: DC560ST

Nenngröße (L x H) … x … mm
