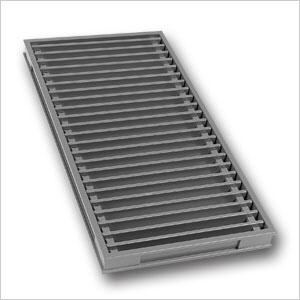

Aluminium Bodengitter W311

Boden- und Konvektorengitter

Download PDF Bodengitter W311 [151 KB]

Material

Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Der Rahmen ist mit einer Gummidichtung umrandet, um die Schalldämmung zu gewährleisten.

Maße Bodengitter

Abstand zwischen Stangen: 12,5 mm
Abmessung der Lamellen: 20 x 4 mm
Min.: 100 x 100 mm

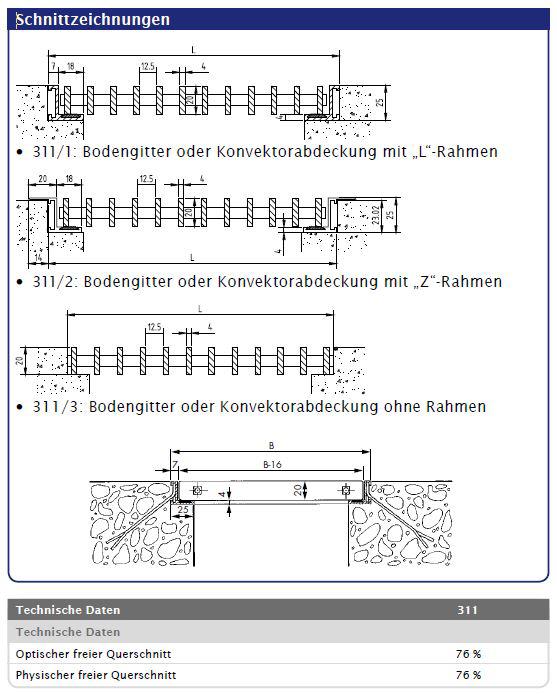

W311/1 - W311/2:
- Länge Bodengitter: min. 100 mm - max. 3500 mm (von 1300 mm ab mehrteilige Gitter)
- Breite Bodengitter: min. 100 mm - max. 1215 mm

W311/3:
- Länge Bodengitter ohne Rahmen: min. 85 mm - max. 1300 mm
- Breite Bodengitter ohne Rahmen: min. 85 mm - max. 1200 mm

Bemerkung: Wenn die Gitterbreite > 650 mm, muss eine unterliegende Tragstruktur vorgesehen werden.

Nutzöffnung = Länge und Breite - 50 mm
Stäbe sind quer angeordnet

Befestigung

Maueranker Nr. 231 (im Lieferumfang enthalten)

Typische Anwendungsbereiche

Heizung
