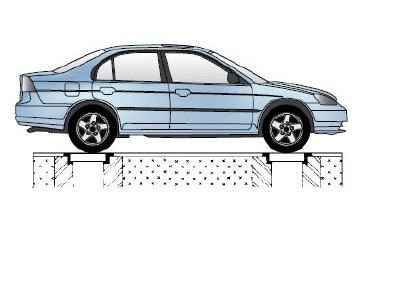

PKW befahrbares Konvektorgitter W371

Boden- und Konvektorengitter aus Aluminium, schwere Ausführung

Download PDF befahrbares Bodengitter aus Aluminium W311 [224 KB]

Material

Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Silberfarbig (E6/EV1) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron). Bronzefarbig eloxiert nicht möglich.
Der Rahmen ist mit einer Gummidichtung umrandet, um die Schalldämmung zu gewährleisten.

Maße

Abstand zwischen Stangen: 12,5 mm
Abmessung der Lamellen: 20 x 8 mm, Min.: 100 x 100 mm

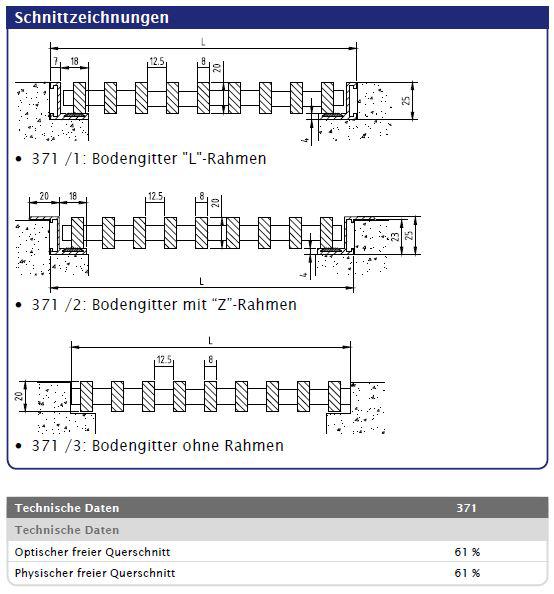

W371/1 - W371/2
- Länge Bodengitter: min. 135 mm - max. 3500 mm (von 1200 mm ab mehrteilige Gitter)
- Breite Bodengitter: min. 135 mm - max. 915 mm

Bemerkung: Rahmen sollte vollständig unterstützt werden

W371/3
- Länge Bodengitter ohne Rahmen: min. 120 mm - max. 1200 mm
- Breite Bodengitter ohne Rahmen: min. 120 mm - max. 900 mm

Bemerkung: Wenn die Gitterbreite > 650 mm, muss eine unterliegende Tragstruktur vorgesehen werden.

Nutzöffnung = Länge und Breite - 50 mm
Stäbe sind quer angeordnet

Befestigung

Maueranker Nr. W231 (im Lieferumfang enthalten)

Typische Anwendungsbereiche

Gitter für Keller, Garagen, Parkplätze, Schlachthäuser etc.
Zur Abdeckung von Unterbodenverkabelung in Computer-Räumen

Ausschreibungstext Bodengitter W371, PKW befahrbar

Bodengitter hergestellt aus ALU-Strangpressprofilen Al Mg Si 0.5, mit Querstäben 8x20mm aus Aluminium, mit L-Rahmen, oder Gitter ohne Rahmen, Abstand zwischen den Stäben 12,5 mm, naturfarbig eloxiert / in RAL …. beschichtet,

Öffnungsausschnitt : … x …mm

Fabrikat: rotec Lüftungsgitter Berlin
Modell: W371, Bodengitter
Artikel-Nr.: W371
