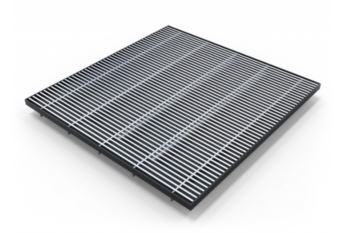

Bodengitter für Computerräume


Das aus Aluminium gefertigte und quadratische Bodengitter Typ AV500 ist geeignet für die lineare Abfuhr und Zufuhr von gekühlter und geheizter Luft in Computerräumen und technischen Räumen. Das Aluminium Bodengitter wird in modularen Fußbödensysteme von 600 x 600 mm eingebaut.

Download technisches Blatt Aluminium Bodengitter für Computerräume AV500 [1.170 KB]


Technische Daten Bodengitter AV 500


Gitter Typ AV500 ist geeignet für die Abfuhr und Zufuhr von gekültem oder geheiztem Luft in Computerräume, technischen Räumen usw. Es wird ein-gebaut in modulaire Fussbodensyste-men von 600 x 600 mm.

Eigenschaften
Lüftungsgitter mit verstärkten Profillamellen (18 x 5 mm) aus Aluminium, Aussenrahmen aus Stahl, mit Nenngröße 600 x 600 mm
Zur Verstärkung wird das Gitter unterstützt durch 5 Querstäben, Grösse 25 x 3 mm
Mittelabstand zwischen den Lamellen 12,5 mm

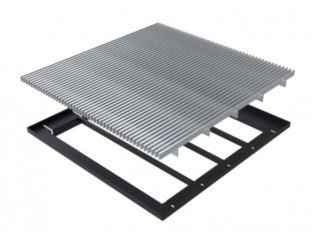

Gittereinsatz ist ausnehmbar
Tiefe des Gitters = 20 mm, abänderbar mittels Gewindebolzen (regulierbare Schrauben) oder Stahlstützen
Ausstattung mit GT007 Mengeneinstellung möglich
Stärkespezifikation gemäss NBN EN13264 - strukturelle Klasse - Extra licht

Bestimmung der Nenngröße

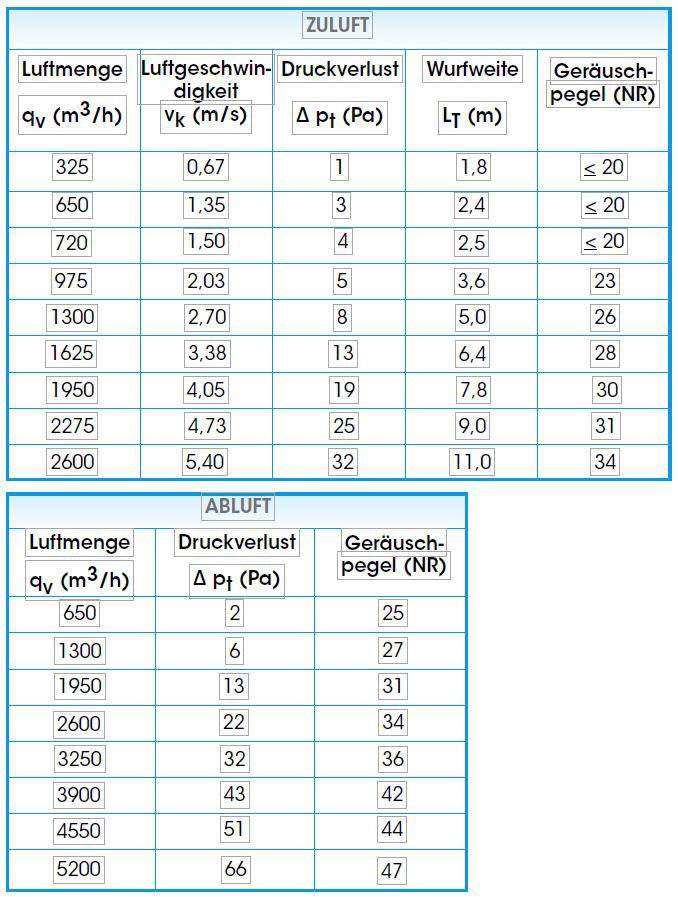

Auswahltabelle


Ausführung

Gittereinsatz aus Aluminium Strangpressprofilen, naturfarbig eloxiert
Rahmen aus Stahl (2,5 mm stark) schwarz (Ral 9005) lackiert
Auf Anfrage wird die Oberfläche vom Rahmen und Gittereinsatz behandelt mit Nylon Coating damit das Gitter antistatisch ist

Lieferbare Ausführungen

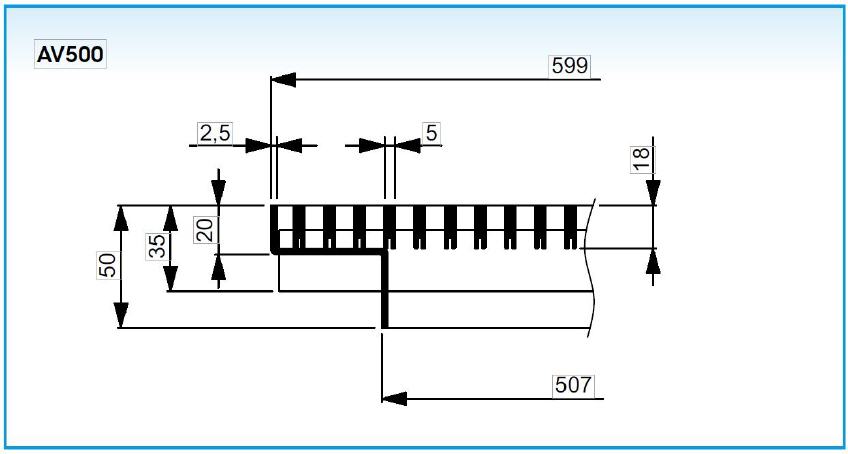

AV500
Gitter mit feststehenden Lamellen
AV507
Gitter mit feststehenden Lamellen und Mengenregulierung GT007

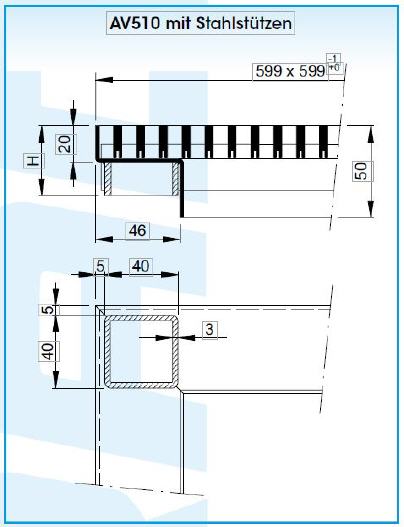

AV510
Gitter mit feststehenden Lamellen, mit Stahlstützen
AV517
Gitter mit waagrechten Lamellen, Mengenregulierung GT007 und Stahlstützen

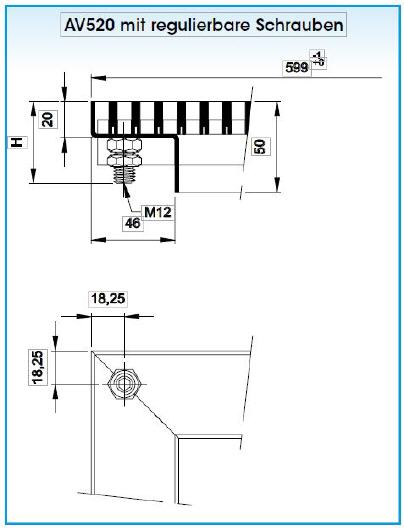

AV520
Gitter mit feststehenden Lamellen, mit regulierbare Schrauben
AV527
Gitter mit feststehenden Lamellen, Mengenregulierung GT007 und regulierbare Schrauben


Montage Bodengitter

Bodengitter AV500 wird eingebaut in modulaire Fussbodensystemen

Zubehör Bodengitter

GT007
Mengeneinstellung mit gegenläufigen senkrechten Lamellen aus Stahlblech, Standard schwarz lackiert (Ral 9005).

Stahlstützen oder Gewindebolzen (regulierbare Schrauben) zum Ausgleichen wenn die Tiefe > 20 mm.

Ausschreibungstext begehbares Bodengitter AV500

Fussbodengitter mit ausnehmbarem Gittereinsatz aus Aluminium naturfarbig eloxiert, Rahmen aus Stahl schwarz (Ral 9005) lackiert, geeignet fûr den Einsatz in einem modulairen Fussbodensystem, Grösse 600 x 600 mm, mit Mengenregulierung mit gegenläufigen Lamellen aus Stahl, schwarz (Ral 9005) lackiert

Typ: AV500 Nenngröße (L X H) ..... x ..... mm
rotec Lüftungsgitter Berlin
Modell: AV500, Fußbodengitter
