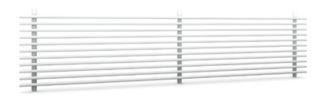

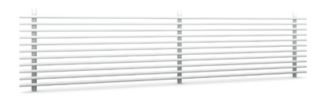

Gittereinsatz aus Aluminium


Die aus Aluminium gefertigten, quadratischen Gittereinsätze ohne Außenrahmen Typ AC300/AC400/AC500 mit feststehenden waagerechten Luftlenklamelllen werden wahlweise in die Wand oder in die Brüstung montiert. Die Lüftungsgittereinsätze sind sowohl für die Zuluft als auch Abluft von geheizter und gekühlter Luft geeignet. Der Gittertyp AC500 ist durch die Verwendung von stärkeren Luftlenklamellen ideal für die Fußbodenmontage (begehbar).

Download technisches Blatt Aluminium Bodengitter und Wandgitter AC300 [147 KB]



Technische Eigenschaften Alu-Gitter AC 300


Aus Aluminium ohne Außenrahmen
In Längsrichtung ausgerichtete Lamellen Mittelabstandsprofile= 12,5 mm
AC300/AC400/AC500 haben feststehende Luftlenklamellen ohne Neigung
Lieferbar in Abstufungen von 1 mm in der Länge und in der Höhe
AC300: Min. L= 100 mm; Max. L= 2000 mm, Min. H= 37,5 mm; Max. H = 450 mm

AC400/AC500: Min. L= 100 mm; Max. L= 1500 mm, Min. H= 37,5 mm; Max. L= 450 mm
wird ohne Befestigungsmaterial, Mengeneinstellung und Gleichrichter geliefert


Für eine Anfrage und weitere Produktinformationen verwenden Sie bitte das Kontaktformular


Weitere Lüftungsgitter finden Sie in unserem Online Shop für Lüftungsgitter

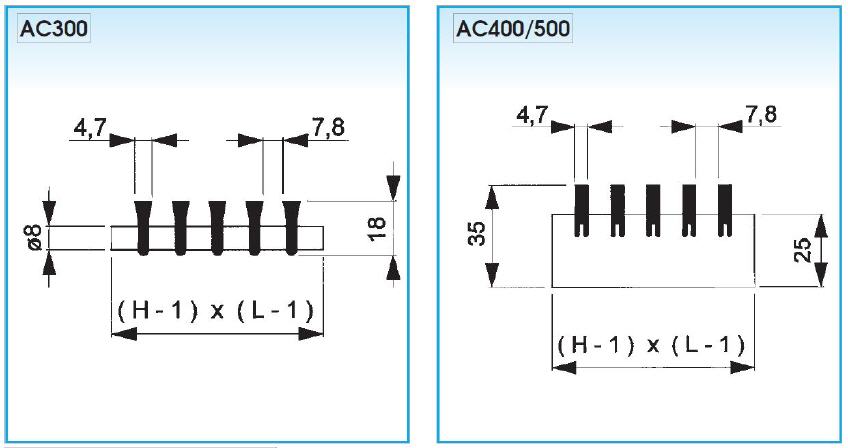

Bestimmung der Nenngröße


Ausführungen

Hergestellt aus Aluminiumstrangpressprofilen, Lamellen naturfarbig eloxiert

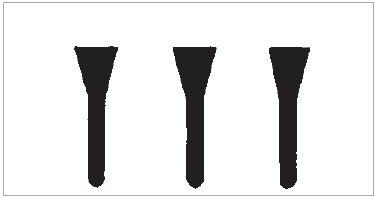

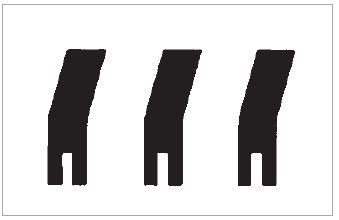

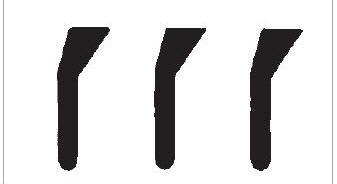

AC300 Standardausführung

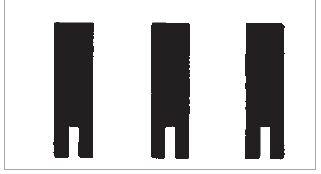

AC400 mit verstärkten Lamellen, nicht begehbar
AC500 starke Ausführung, Gitter ist begehbar (Fussbodenmontage)

AC300 ohne Neigung AC400/500 ohne Neigung

AC320 Neigung 15° AC420/520 Neigung 15°


Eckstücke 90°


Die Eckstücke werden einteilig gefertigt, Standardausführung 90°,
Innennennmass nominal 300 x 300 mm (siehe Zeichnung). Andere
Abmessungen auf Anfrage.

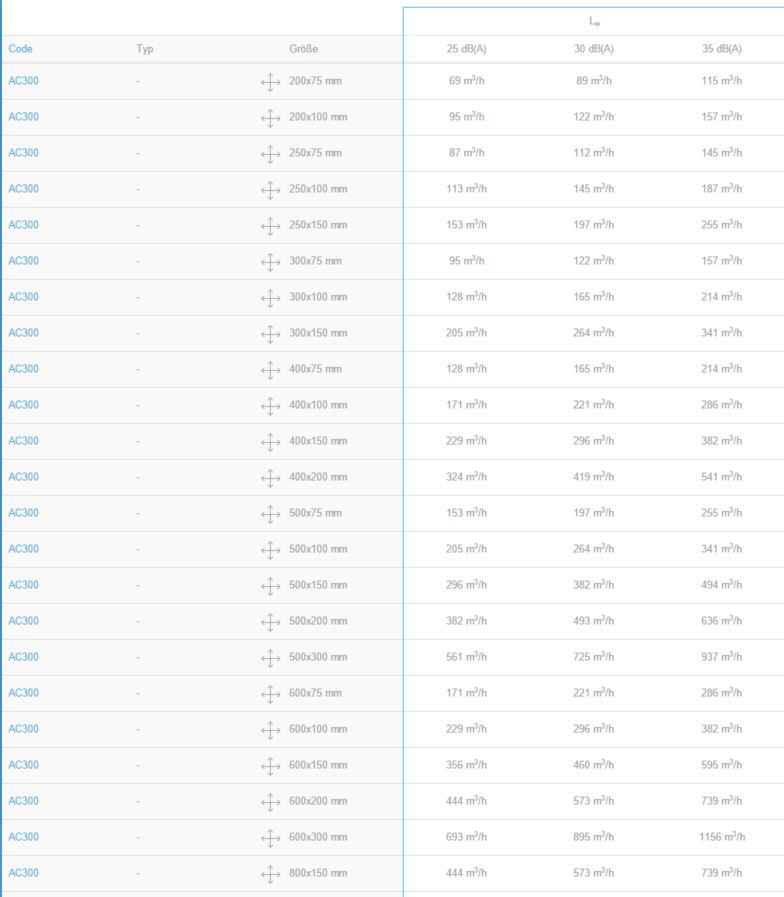

Produktauswahl auf Basis Standardwerte Zuluft

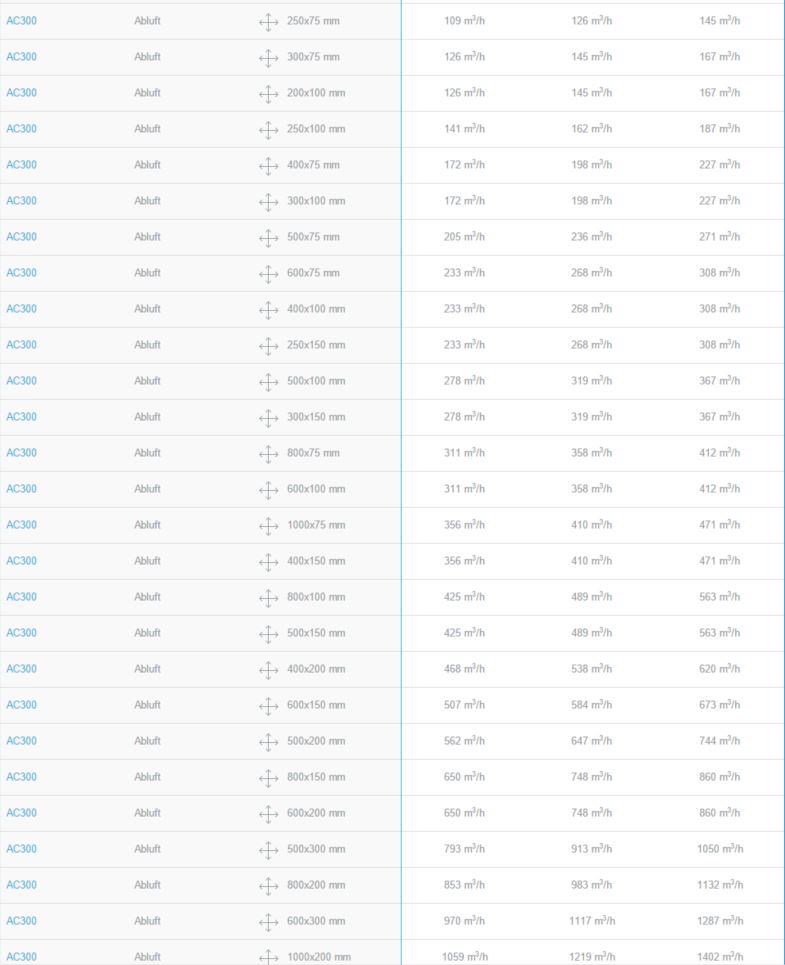

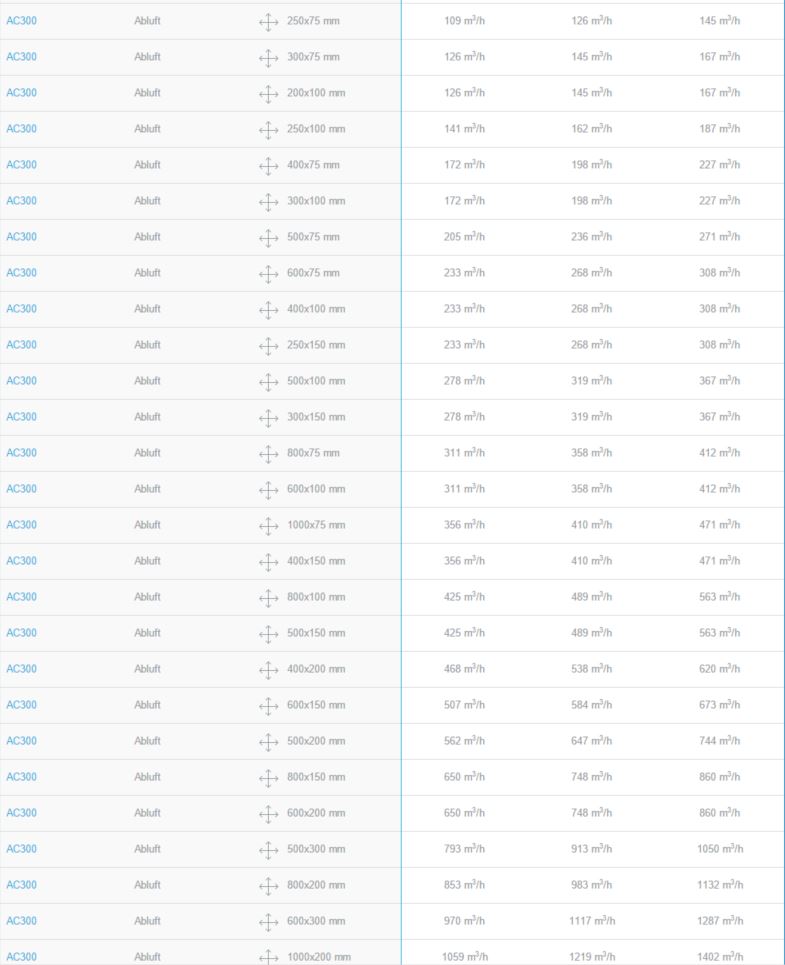

Produktauswahl auf Basis Standardwerte Abluft




Ausschreibungstext

Gittereinsatz aus Aluminium, ohne Aussenrahmen, mit verstärkten waagrechten feststehenden Profillamellen,
geeignet für Fussbodenmontage, begehbar

Typ: AC.... Nenngröße (L X B) ..... x ..... mm
rotec Lüftungsgitter Berlin
Modell: AC500, Fußbodengitter
