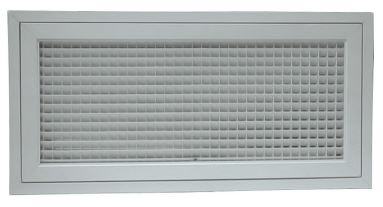

Abluft Lüftungsgitter mit Filterkassette


Download technisches Blatt Abluftgitter mit Filtereinlage [225 KB]


Das Abluftgitter des Types FH100 ist für den Einbau in Wände und Kanäle geeignet. Das Lüftungsgitter wird durch einen Scharniermechanismus geschlossen bzw. geöffnet und ist mit einem Filterrahmen für die Filterkassette ausgestattet.

Technische Beschreibung

Abluftgitter aus Aluminium mit verstellbaren gewalzten Lamellen (FH101 – Lamellen eine Richtung; FH201 Lamellen zwei Richtungen), mit perforierter Frontplatte (FH371), mit feststehenden Lamellen unter 45° geneigt (FH711), mit Raster gerade (FH780) oder unter 45° geneigt (FH770).
Mit Filterrahmen zur Aufnahme einer Filterkassette mit Stärke 25mm (Typ FI).
Freier Querschnitt für FH371 und FH771 ca. 50%; für FH101, FH201 und FH711 ca. 60%;für FH781 ca. 85%.
Gitter FH101/201/371/711/771/781 wird standard RAL 9010 weiss pulverbeschichtet.
Weiter Lüftungsgitter finden Sie im unseren Online Shop
Dieses Produkt ist in mehreren Varianten verfügbar

Lieferbare Ausführungen

Bestimmung der Nenngrößen

Abluftgitter mit Filterkassette Typ FH101

FH101 [225 KB]
Gitter mit verstellbaren gewalzten Lamellen, Luftaustritt einseitig, aus Aluminium, Standard RAL 9010 weiss lackiert, mit Filter-rahmen zur Aufnahme einer Fil-terkassette Typ FI. Freier Querschnitt ca. 60 %, öffnen/schliessen mittels Scharniere.

Abluftgitter mit Filterkassette Typ FH201

FH201 [225 KB]
Gitter mit verstellbaren gewalzten Lamellen, Luftaustritt zweiseitig, aus Aluminium, Standard RAL 9010 weiss lackiert, mit Filterrahmen zur Aufnahme einer Filterkassette Typ FI

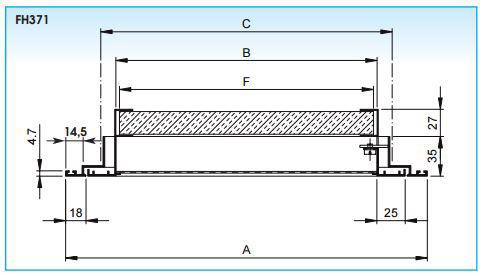

Abluftgitter mit Filterkassette Typ FH 371

FH371 [225 KB]
Gitter mit perforierter Frontplatte aus Stahl, Standard RAL 9010 weiss lackiert, mit Filterrahmen zur Aufnahme einer Filterkassette Typ FI

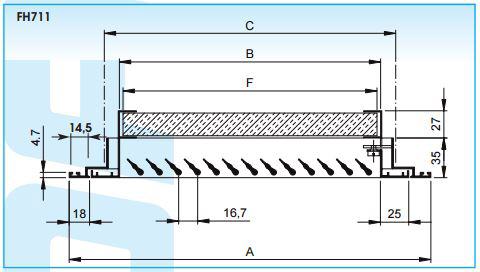

Abluftgitter mit Filterkassette Typ FH 711

FH711 [225 KB]
Gitter mit feststehenden waagrechten Lamellen unter 40° geneigt, aus Aluminium, Standard RAL 9010 weiss lackiert, mit Filterrahmen zur Aufnahme einer Filterkassette Typ FI

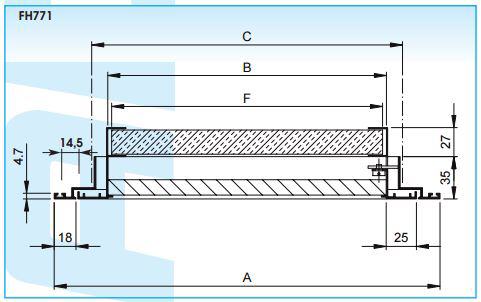

Abluftgitter mit Filterkassette Typ FH 771

FH771 [225 KB]
Rastergitter mit Raster-öffnungen 12,5 x 12,5 mm, unter 45° geneigt, aus Aluminium, Standard RAL 9010 weiss lackiert, mit Filterrahmen zur Aufnahme einer Filterkassette Typ FI

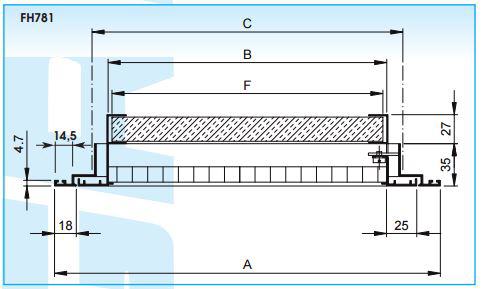

Abluftgitter mit Filterkassette Typ FH 781

FH781 [225 KB]
Rastergitter mit geraden Rasteröffnungen 12,5 x 12,5 mm, aus Aluminium, Standard RAL 9010 weiss lackiert, mit Filterrahmen zur Aufnahme einer Filterkassette Typ FI


Bitte beachten:
Filterkassetten Typ FI225, FI325 und FI425 sind separat zu bestellen.

Montage des Lüftungsgitters mit Filterkassette

Verdeckte Schraubmontage im Filterrahmen

Anschlusskasten DP100S Anschlusskasten DP100T


Zubehör

Auf Anfrage wird eine Filterkassette Typ “Dust Stop” (FI225, FI325, FI425) mit Stärke 25mm mitgeliefert (separat zu Bestellen + Mehrpreis)

Ausschreibungstext FH 100

Rastergitter mit geradem Rasteröffnung 12,5 x 12,5 mm und Einbaurahmen aus Aluminium naturfarbig eloxiert, ohne Filterkassette, geeignet für Abluft und befestigt mittels Scharnieren am Filterrahmen.

Download PDF Filder- Abluftitter FH100

Typ: FH100 Nenngröße (L X H) ..... x ..... mm
rotec Lüftungsgitter Berlin
Modell: FH100, ABLUFTGITTER MIT EINBAURAHMEN UND FILTERKASSETTE
