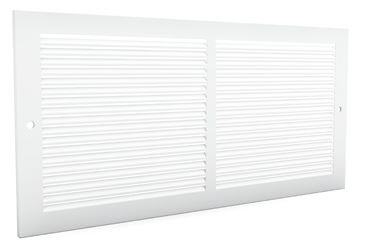

Gestanztes Abluftgitter GK150 aus Stahl


Download technisches Blatt Abluft- Wandgitter GK150 [504 KB]


Das aus Stahl gefertigte, recheckige Lüftungsgitter Typ GK150 ist für die Zuluft und Abluft von kalter und warmer Luft in Büroräumen, Sitzungssälen und Läden geeignet. Das Lüftungsgitter kann entweder in die Wand bzw. Kanal montiert werden. Ein Mengenregulierung mit eingebauten Schieberegulierer an der Frontseite des Lüftungsgitters ist ebenfalls vorhanden.

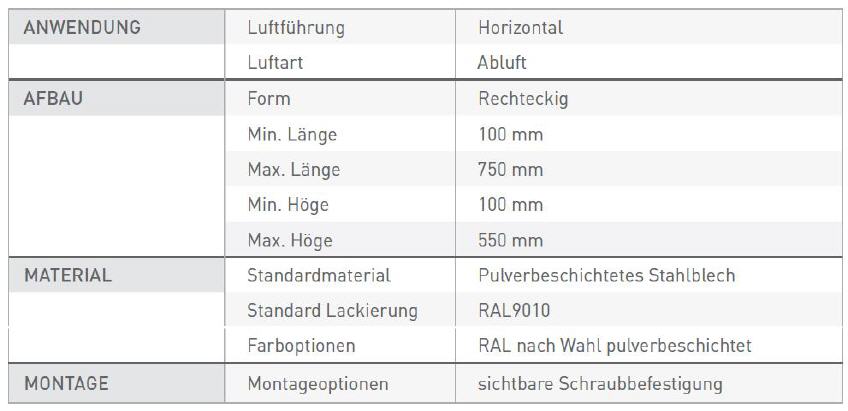

Technische Beschreibung

Lüftungsgitter aus Stahl mit senkrecht gestanzten Lamellen (unter 20°) geneigt nach links und rechts
Freier Querschnitt = 60% (Mit Mengenregulierung ist eine 100%-ige Öffnung möglich)
Lieferbar in folgenden Größen:
Nominale Länge= 203 mm, 254 mm, 305 mm, 356 mm, 406 mm, 508 mm und 610 mm
Nominale Höhe= 102 mm, 152 mm und 203 mm
Hergestellt aus Stahl, Standard weiß (RAL 9010) lackiert

Bestimmeung der Nenngröße

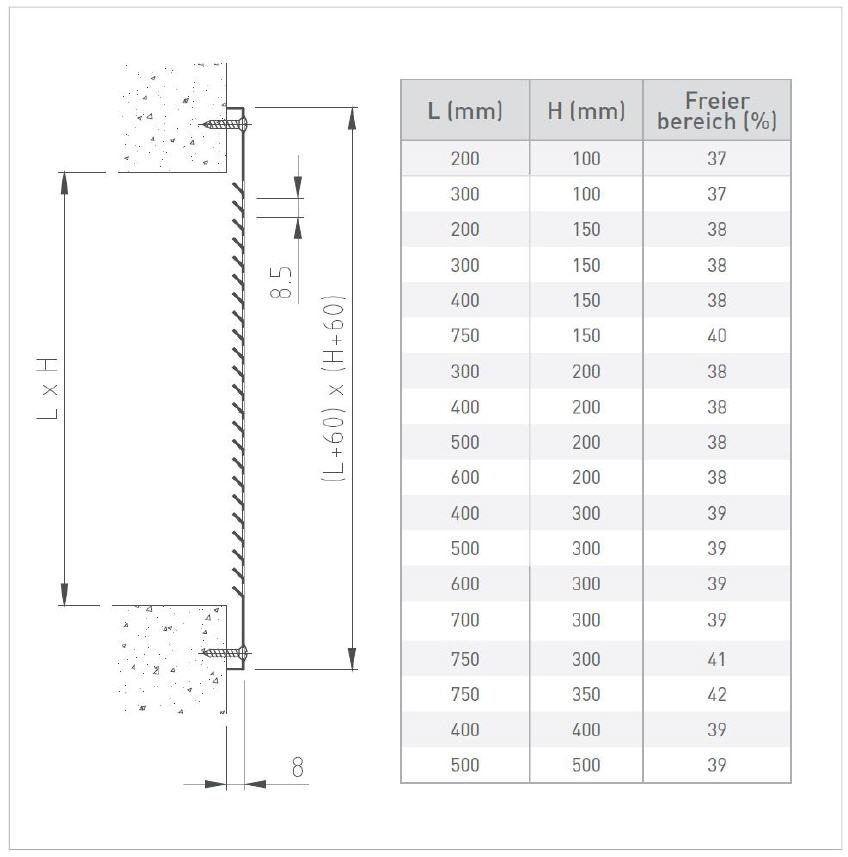

Montage Wandgitter GK150

Gitter GK150 wird mit Schrauben befestigt (sichtbare Schraubbefestigung)

Ausschreibungstext Abluftgitter aus Stahl GK150

Wandgitter aus Stahl gefertigt für Abluft, mit waagrechten gestanzten Lamellen unter 20° geneigt. Gitter lackiert weiss (RAL 9010).

Typ: GK150 Nenngröße (L X H) ..... x ..... mm
rotec Lüftungsgitter Berlin
Modell: GK150, Abluft- Wandgitter aus Stahl
