Wasserabweisendes Sicherheits-Lüftungsgitter W491
Lüftungsgitter mit Sturmschutz, Lamellenabstand 33, optischer freier Querschnitt 57%, physischer freier Querschnitt 26%
Download .PDF wasserabweisendes Lüftungsgitter W491 [161 KB]
|
|

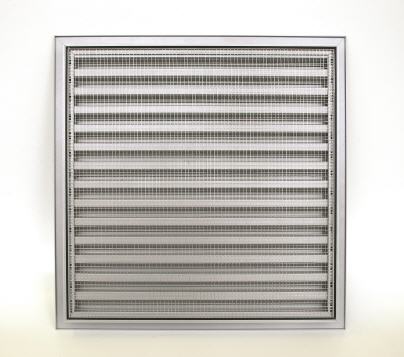

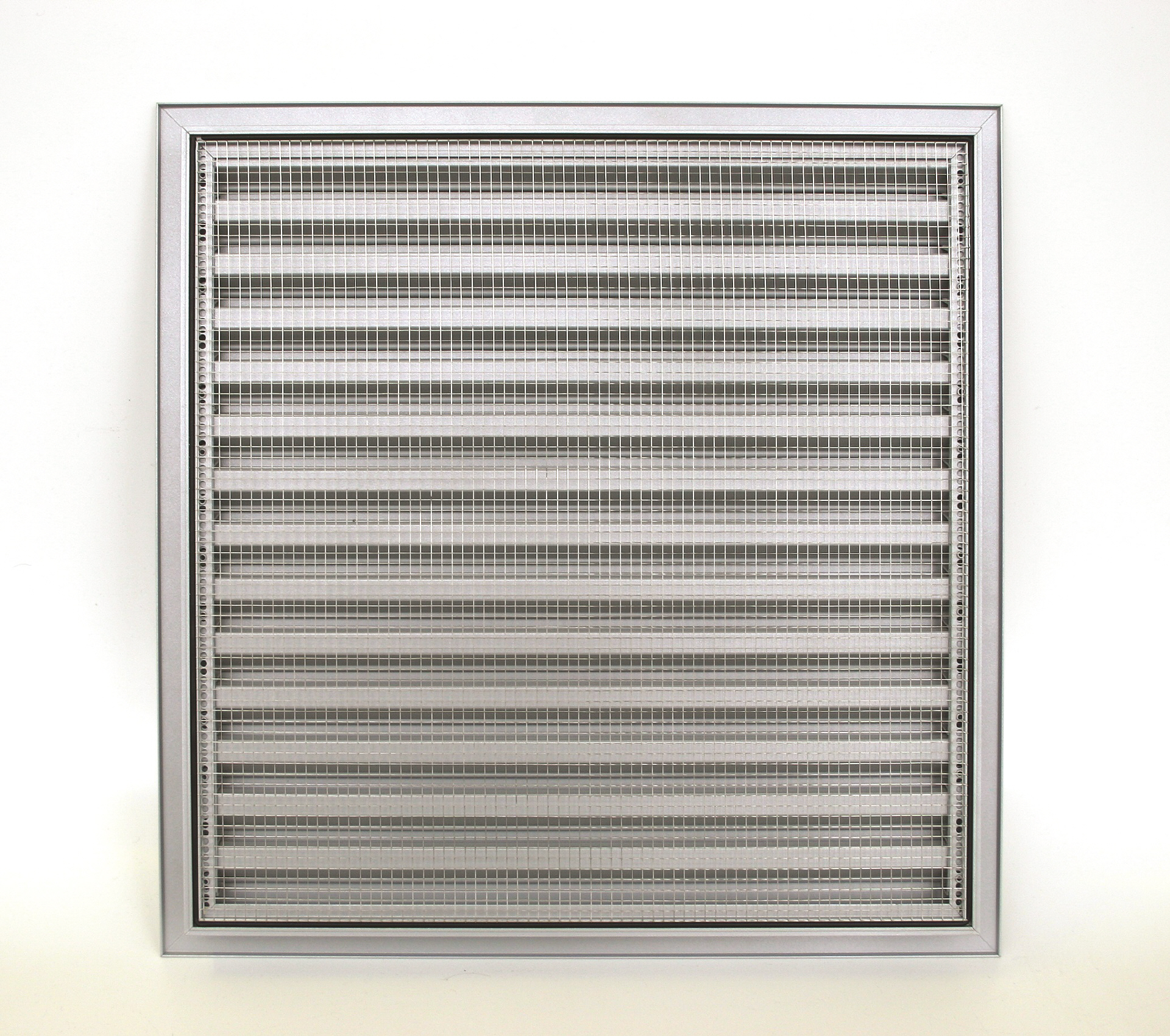

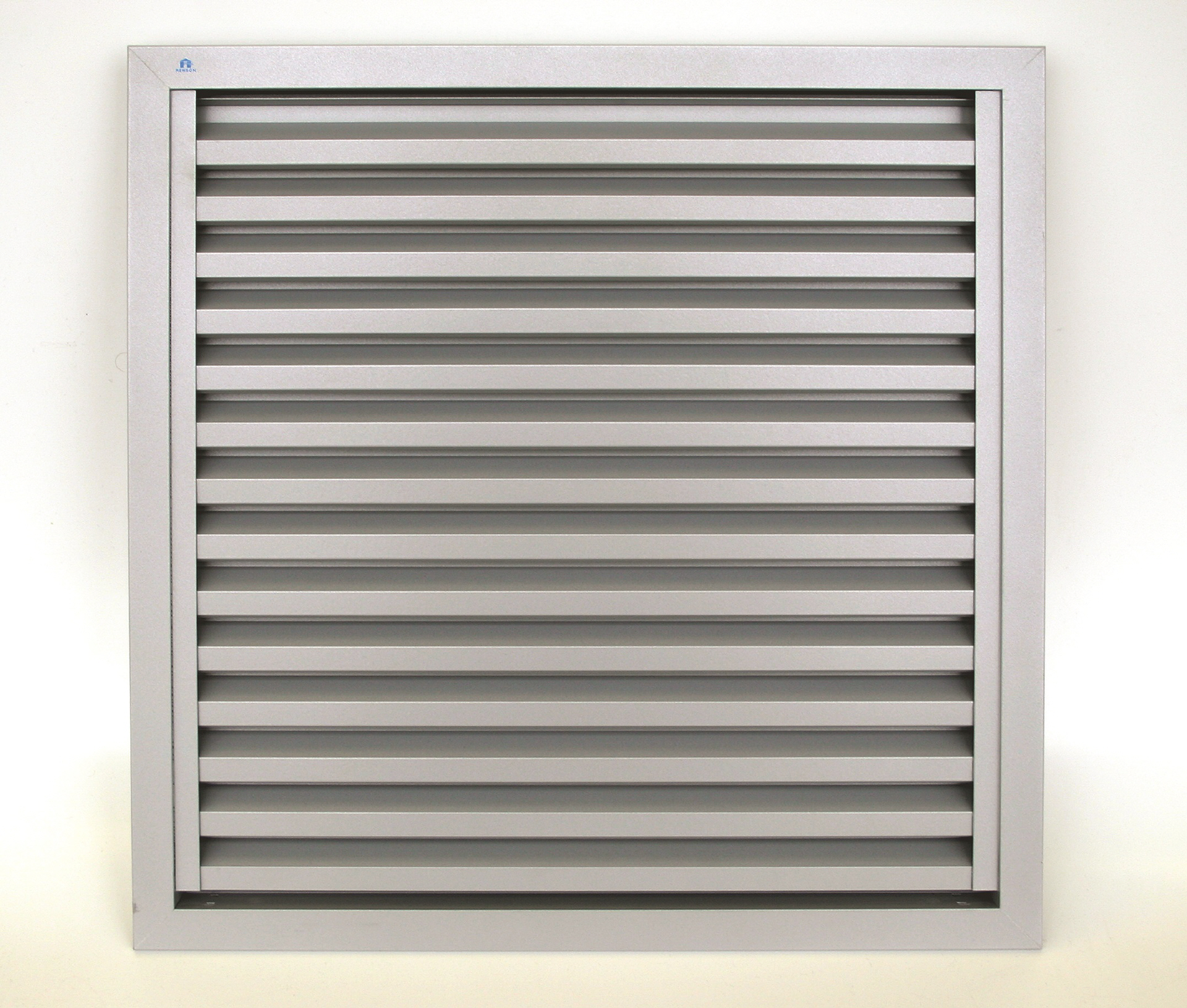

| Lüftungsgitter W492, Vorderansicht | Optional Fliegengitter aus Edelstahl auf der Rückseite |
Luftdurchlass
|
|

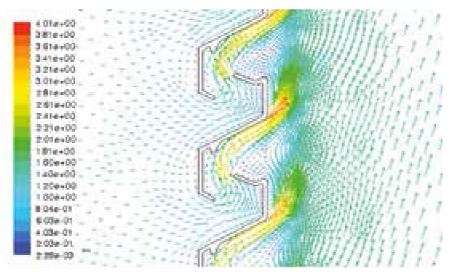

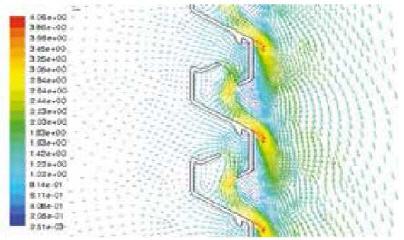

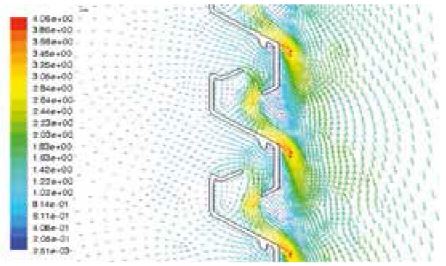

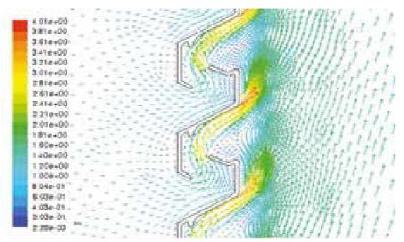

| Luftzufuhr | Luftabfuhr |
Material
Stochersicher
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl, Maschenteilung auf Anfrage
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Lamellen können geschweißt werden (nur mit RAL-Pulverbeschichtung)

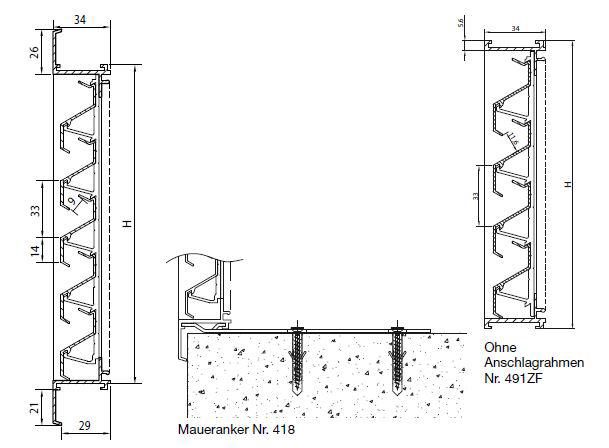

Maße
Wasserdichtigkeit
Lamellenabstand: 33 mm
Einbautiefe: 29 mm
Überfalzmaß: 21 mm
Mindestmaße: 100 x 100 mm
Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)
Befestigung
Mit Maueranker w418 (Optional)
Optionen
Wasserabflußrinne
Wasserschenkel
Abnehmbarer Insektenschutz
Filter
Ohne Anschlagrahmen
Links und rechts senkrechtes Profil vor den Lamellen
Lüftungsgitter für Rahmeneinbau W494
Anwendungsbereiche
Gute Witterungsbeständigkeit kombiniert mit geringem Luftdurchlass, Anwendungen mit viel Wind, Küstengebiete
Schneebeständig
| Wasserdichtigkeit | (EN 13030) |
| HEVAC-Klasse | A (1,5m/s) |
|
Luftdurchlass |
(EN 13030) |
| K-Faktor (Zufuhr) | 123,5 |
| K-Faktor (Abfuhr | 118,1 |
| Ce-Koeffizient | 0,090 |
| Cd-Koeffizient | 0,092 |
| Optischer freier Querschnitt | 57% |
| Physischer freier Querschnitt | 26% |
| IP-Klasse (Lüftungsgitter mit Insektenschutz) | IP2XD |
| HEVAC-Klasse | A (1,5 m/s) |
