Aluminium Lüftungsgitter W411

rotec Lüftungsgitter W411, Standardausführung

Lamellenabstand 33 mm, optisch freier Querschnitt 59%, physisch freier Querschnitt 45%

Download .PDF Lüftungsgitter rotec W411 [392 KB]

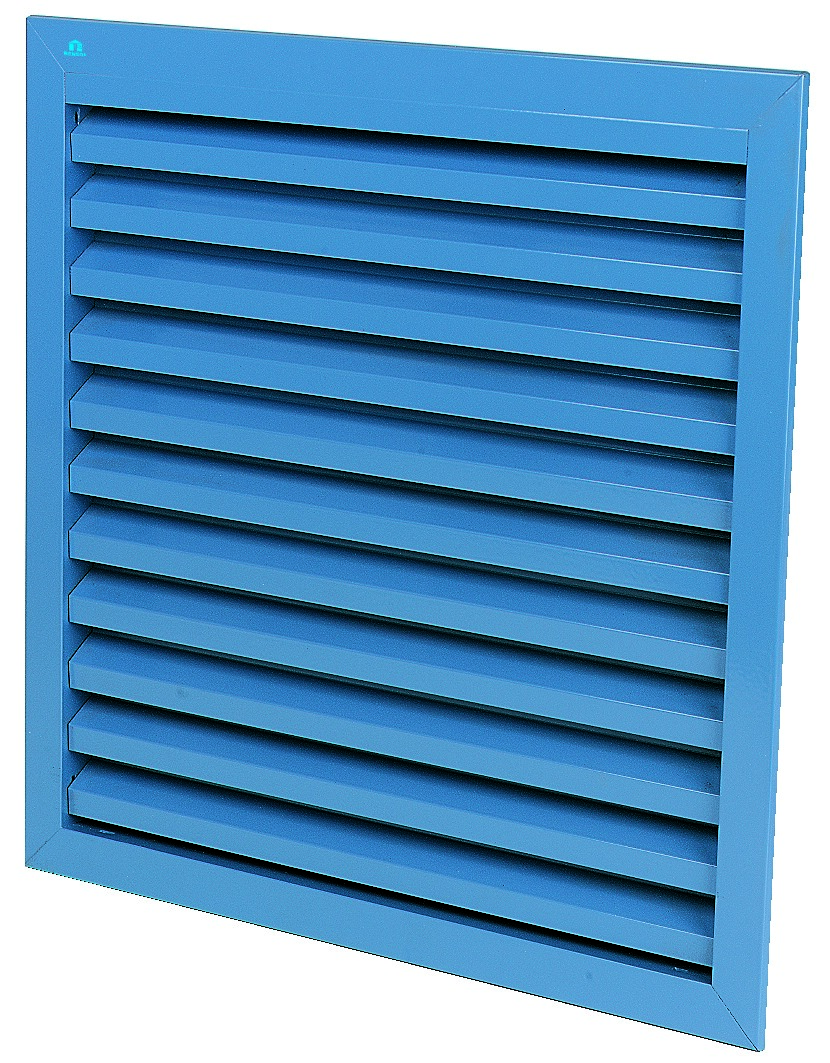

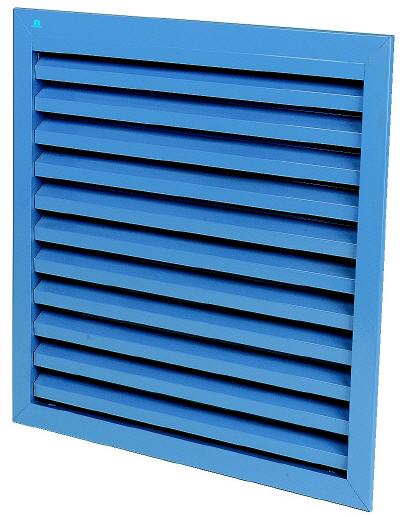

Lüftungsgitter W411, Standardausführung

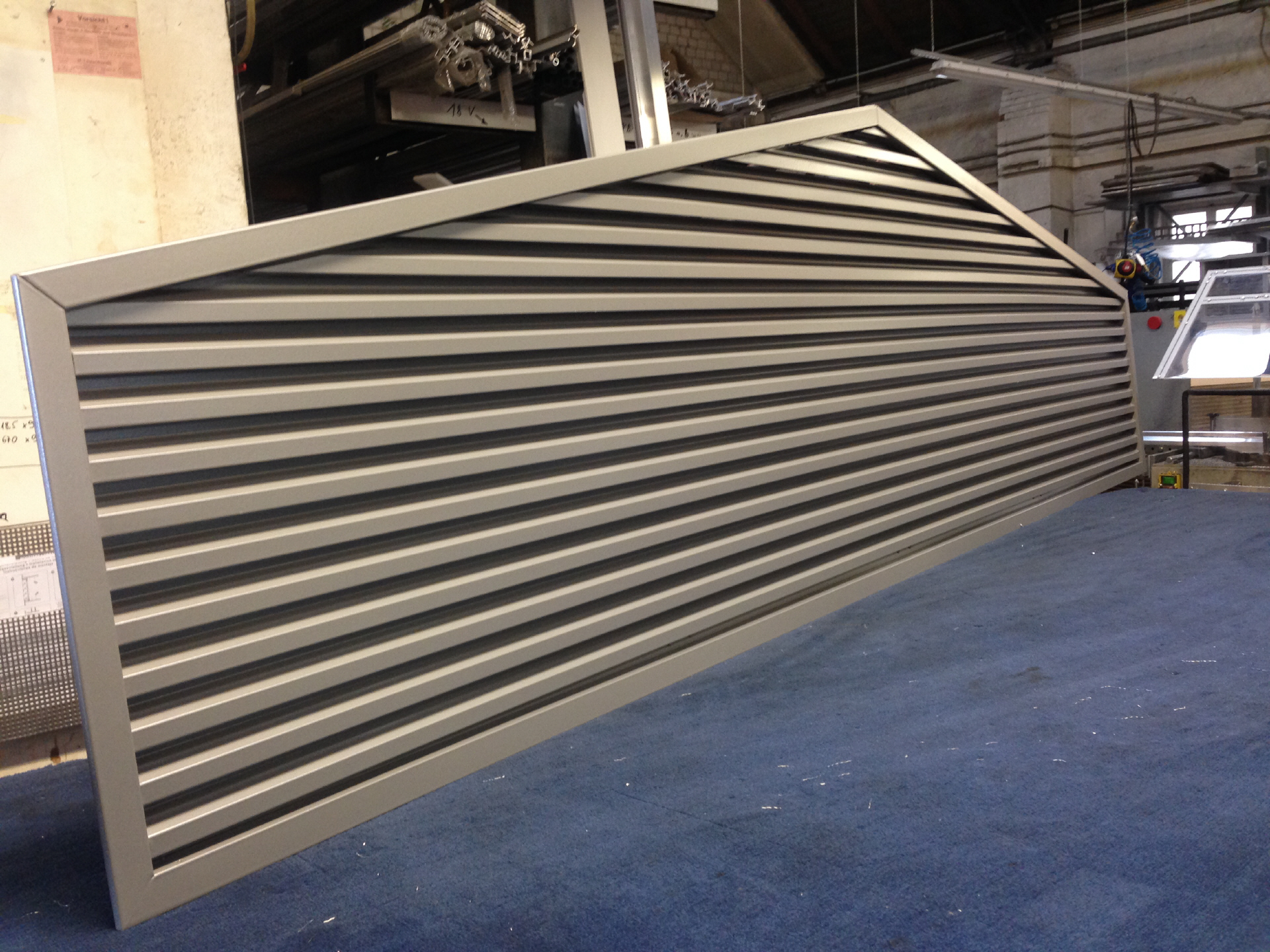

Industrie Lüftungsgitter

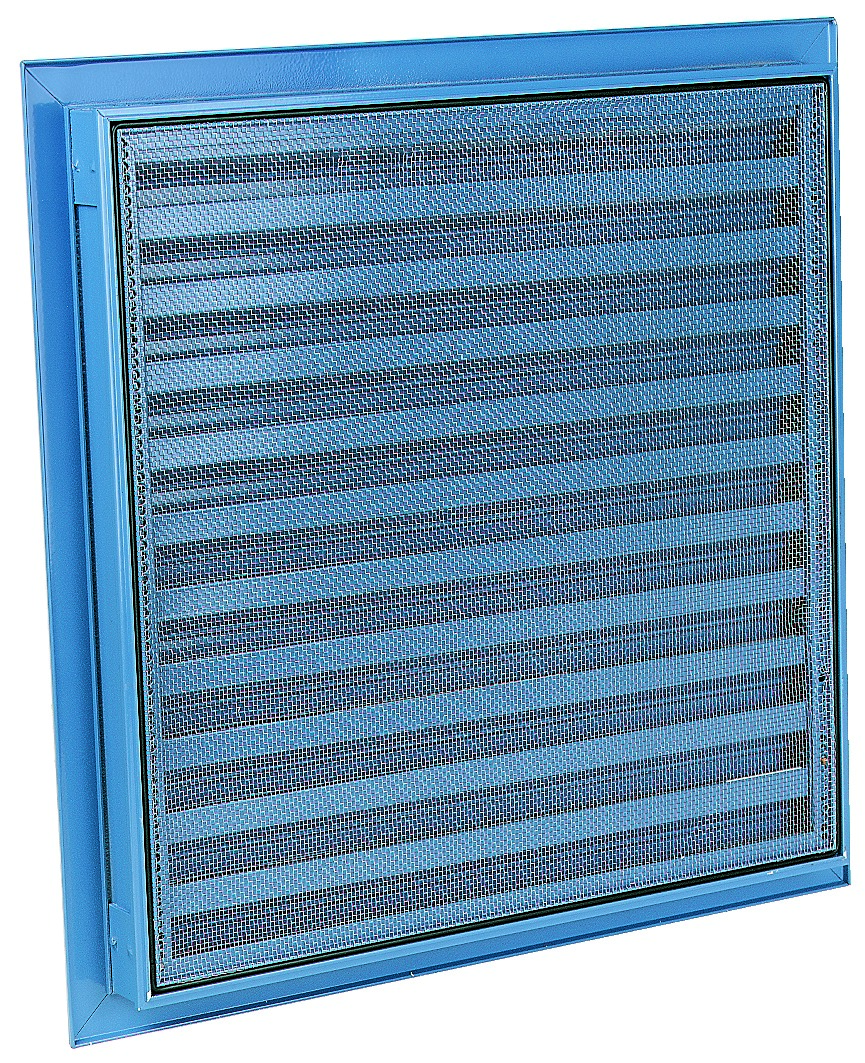

Hergestellt aus Aluminiumprofilen AlMgSi 0,5 (gemäß EN 12020-2) mit Insektenschutz aus Edelstahl 304, verschiedene Mascheweiten sind möglich.

Oberfläche
silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach
RAL-Farbtönen (60-80 Mikron)

Lüftungsgitter Maße

Lamellenabstand: 33,3 mm, Einbautiefe: 29 mm, Überfalzmaß: 21 mm, Mindestmaße: 100 x 100 mm
Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)

Befestigung der Lüftungsgitter

Maueranker Nr. W418 (im Lieferumfang nicht enthalten), Klipsfeder Nr. W419 auf Anfrage erhältlich (für kleine Abmessungen)
Für Lüftungsgitter ab ungefähr 3 qm ist eine bauseitige Unterkonstruktion notwendig, passend zu Spannweite und Windlast

Weitere Optionen

Wasserabflußrinne, Wasserschenkel, abnehmbarer Insektenschutz, Gegenrahmen, Filter, Sonderform, dosierbar, ohne Anschlagrahmen, mit Sandwichpaneel auf der Rückseite, Lüftungsgitter für Rahmeneinbau W41.

Typische Anwendungsbereiche

Jede Anwendung ohne spezielle Anforderungen.

Standard Lüftungsgitter Lager

Breite x Höhe eloxiert E6/EV1 Luftdurchlass bei 2 Pa in m³/h Preise im Shop
200 x 200 mm ja 54 Preis
300 x 200 mm ja 81 Preis
300 x 200 mm ja 122
400 x 200 mm ja 108
400 x 300 mm ja 162
400 x 400 mm ja 217
500 x 300 mm ja 203
500 x 400 mm ja 271
500 x 500 mm ja 338
600 x 300 mm ja 244
600 x 400 mm ja 325
600 x 600 mm ja 487
700 x 700 mm ja 663
1000 x 500 mm ja 677
1000 x 1000 mm ja 1324
142 x 142 mm ja 27

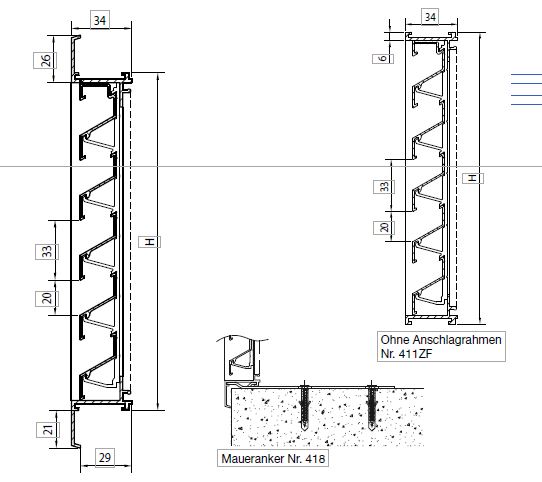

Schnittzeichnung Lüftungsgitter55 W411

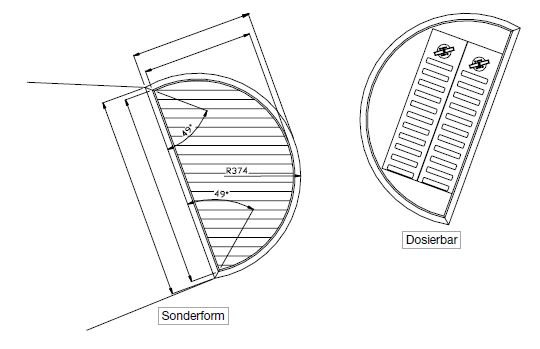

Sonderformen Lüftungsgitter W411

Lüftungsgitter W 411, Dosierbar

Luftdurchlass EN 13030
K-Faktor (Zufuhr) 23,56
K-Faktor (Abfuhr 25,51
Ce-Koeffizient 0,206
Cd-Koeffizient 0,198
Optischer freier Querschnitt 59%
Physischer freier Querschnitt 45%
IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 100 mm von Lüftungsgitter) IP2XD




Ausschreibungstext Lüftungsgitter W 411 für Wandeinbau

Lüftungsgitter mit waagrechten feststehenden stranggepressten Alu-Wetterschutzlamellen (AL Mg Si 0,5), Lamellenabstand 33,5mm, mit L-förmigen Rahmen für Mauereinbau,
naturfarbig eloxiert / in RAL …. beschichtet, mit rückseitigem Edelstahl-
Insektenschutzgitter 1,9 x 1,9 mm Maschung,
Rohbauöffnung : ..….. x ..…....mm

Fabrikat: rotec Lüftungsgitter Berlin
Modell: W411 für Wandeinbau
Artikel-Nr.: W411
