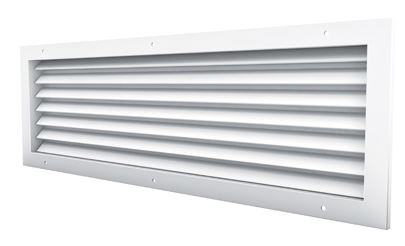

Sichtschutz-Lüftungsgitter für Türen
Das rechteckige Luftgitter Typ A980 wird als Überström- bzw. Sichtschutzgitter verwendet. Die Montage kann jeweils an Wänden und Türen von Umkleideräumen, Toiletten und Waschanlagen erfolgen. Generell wird das Lüftungsgitter an Orten verwendet, wo ein Sichtschutz zwecks Privatsphäre nötig ist. Die Lichtundurchlässigkeit wird durch 2 hintereinander montierte, mattschwarz lackierte Lamellen gewährleistet.
Download PDF Tür-Sichtschutzgitter A980 [153 KB]
Sichtschutz-Lüftungsgitter für Türen
Technische Beschreibung A980
Umgekehrte Y-förmige Lamellen (Sichtschutz)
Freier Querschnitt von ca. 38%
Lüftungsgitter ist für Türen mit einer Türstärke von 30 mm bis 58 mm geeignet
Sowohl in der Höhe als auch in der Länge in Abstufungen von 25 mm vorhanden
Min L= 100 mm; Max L= 1000 mm
Min H= 75 mm; Max H= 1000 mm
Hergestellt aus stranggepresstem Aluminium, Standard naturfarbig eloxiert
Weiter Lüftungsgitter (A250) finden Sie im unseren Online Shop
Ausführungen
Hergestellt aus Aluminium- Strangpressprofilen, standard naturfarbig eloxiert
Lieferbare Ausführungen Tür Lüftungsgitter A980

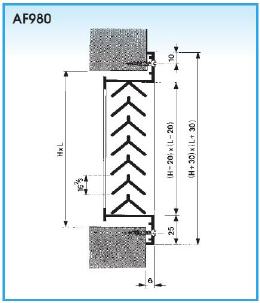

AF980 Gitter ohne Gegenrahmen

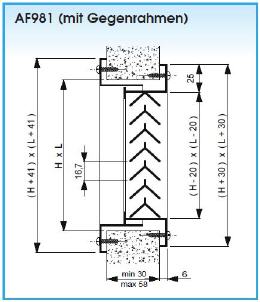

AF981 Gitter mit Gegenrahmen (für Türeinbau)

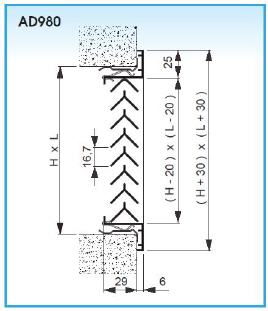

AD980 Überströmgitter mit Klemmfedern, in Kombination mit GR001
Bestimmung Nenngrößen der Türlüfter
|
|
|
L = nominale Länge, H = nominale Höhe, alle Abmessungen in mm
Montage Türgitter
Erhältlich mit sichtbarer Schraubbefestigung oder mit Klemmfedern (in Kombination mit GR001).

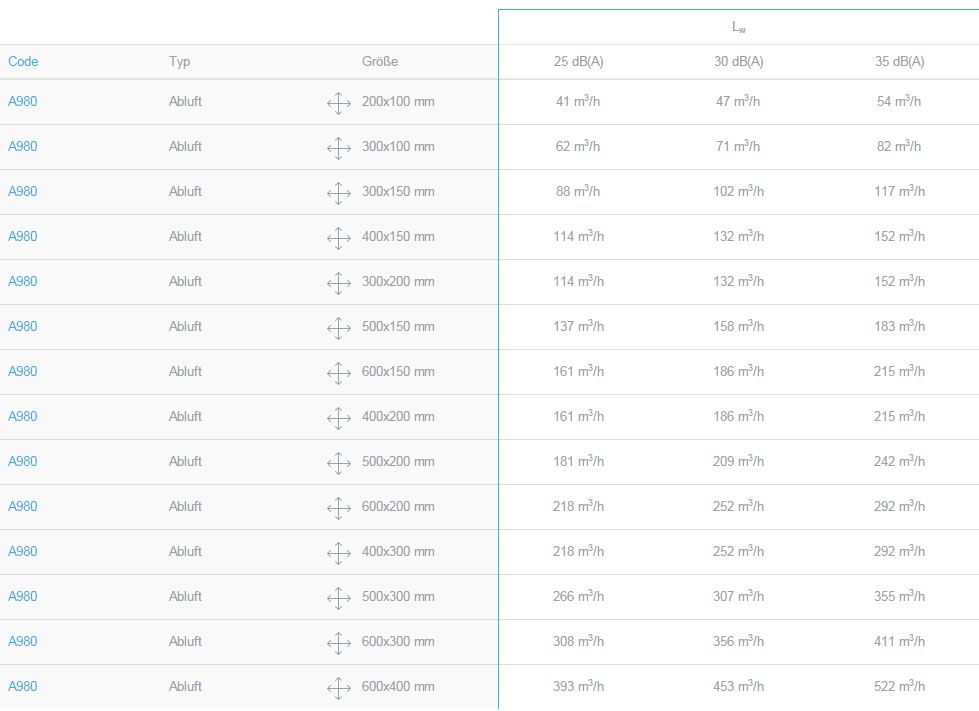

Auswahl der Türgitter nach Standardwerten
Ausschreibungstext Türgitter A980
Überström- bzw. Sichtschutzgitter mit Y-förmigen Lamellen aus Aluminium naturfarbig eloxiert.
Geeignet für Tür- und Wandmontage. Mit Gegenrahmen naturfarbig eloxiert lieferbar.
Typ: A980 Nenngröße (L X H) ..... x ..... mm
rotec Lüftungsgitter Berlin
Modell: A980, Türgitter
