Lüftungsgitter für Rahmeneinbau W427GL

Aluminium Lüftungsgitter für Rahmeneinbau mit beweglichen Lamellen, schwere Ausführung

Download PDF Katalog Lüftungsgitter W427GL [111 KB]

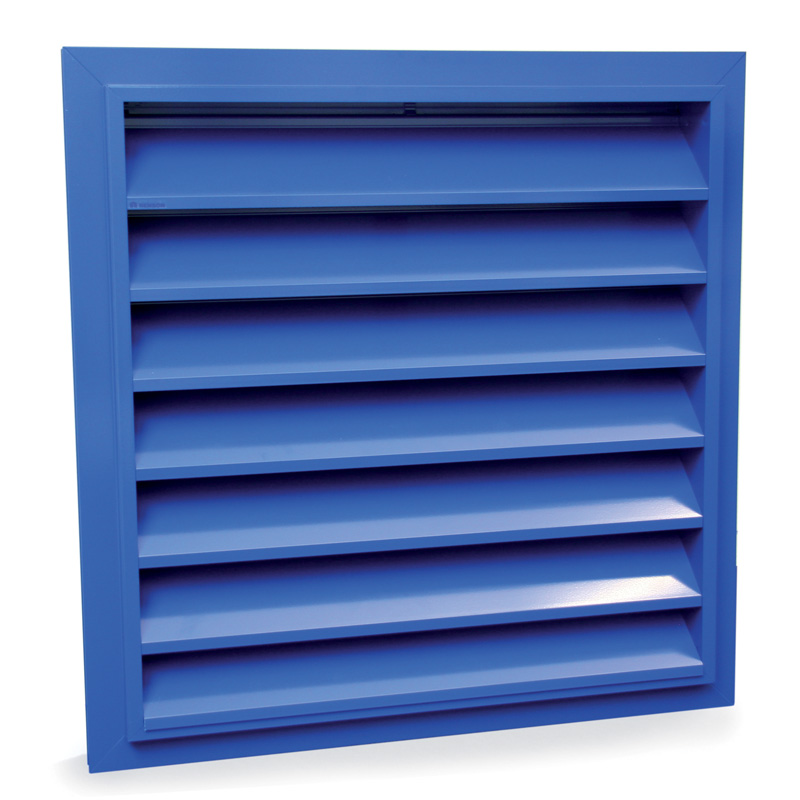

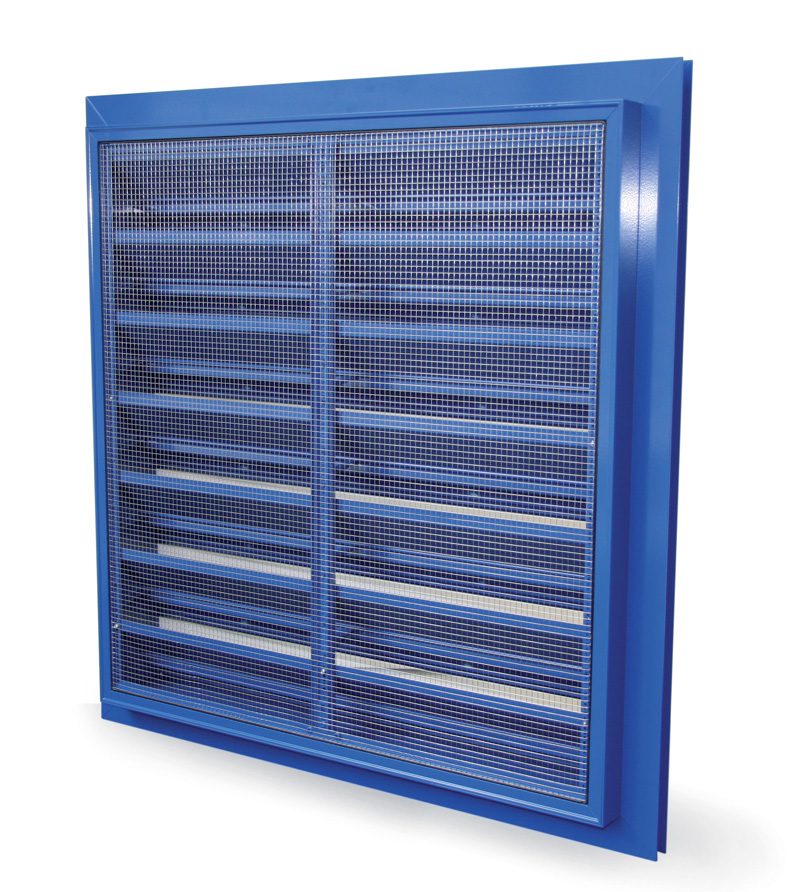

Aluminum Lüftungsgitter W427GL für Rahmeneinbau, schwere Ausführung mit beweglichen Lamellen Aluminum Lüftungsgitter W427GL mit beweglichen Lamellen und Fliegengitter aus Edelstahl

Material

Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 (Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)

Maße

Lamellenabstand: 100 mm
Vorzughöhe = (ein Vielfaches x 100) + 377 mm
Maximale Breite in einem Stück: 1300 mm
Einspannstärke: 24 mm (Einspannstärke von 8 bis 50 mm auf Anfrage)
Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmaße)
Mindestmaße: 377 x 377 mm

Bemerkung: Die Mindesthöhe ist abhängig von Bedienungsoptionen.

Befestigung

Einbau der Lüftungsgitter wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen

Bedienungsoptionen

W427/1 Handbetätigung Mindesthöhe: 377 mm
W427/2 Drahtseil Mindesthöhe: 477 mm
W427/3 Kurbelantrieb Mindesthöhe: 777 mm
W427/4 Motor 230V-24V / Federrücklaufantrieb 24V: 477 mm
W427/5 Druckluft Midesthöhe: 477 mm

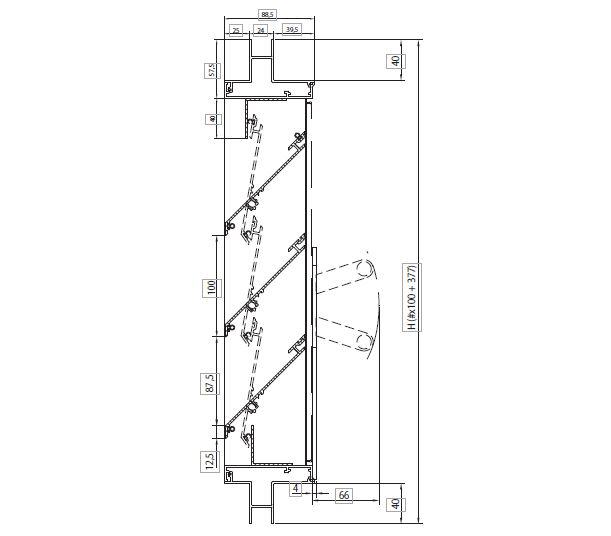

Schnittzeichnung Lüftungsgitter W427GL

Technische Daten

Luftdurchlass
(EN 13030)
K-Faktor (Zufuhr) 11,41
K-Faktor (Abfuhr 11,65
Ce-Koeffizient 0,296
Cd-Koeffizient 0,293

Optischer freier Querschnitt 88%
Physischer freier Querschnitt 53%
