Lüftungsgitter für Rahmeneinbau W483

Lüftungsgitter für Rahmeneinbau mit hohem
Luftdurchlass, Lamellenabstand 60 mm

Download PDF Katalog Lüftungsgitter W483 [106 KB]

Aluminium Lüftungsgitter für Rahmeneinbau mit hohem
Luftdurchlass, Lamellenabstand 60 mm
Lüftungsgitter Rückseite mit Fliegengaze aus Edelstahl

Physischer freier Querschnitt 76%


Material

Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304, Maschenteilung auf Anfrage
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder
pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)

Maße

Lamellenabstand: 60 mm
Einspannstärke: 24 mm (Einspannstärke von 8 bis 50 mm auf Anfrage)
Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmaße)
Mindestmaße: 385 x 385 mm

Befestigung

Einbau wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen

Optionen

Wasserabflussrinne, Wasserschenkel, Abnehmbarer Insektenschutz, Filter

Typische Anwendungsbereiche

Anwendungen, die hohen Luftdurchlass erfordern

Technische Daten

Luftdurchlass
(EN 13030)
K-Faktor (Zufuhr) 5,03
K-Faktor (Abfuhr 4,96
Ce-Koeffizient 0,446
Cd-Koeffizient 0,449

Optischer freier Querschnitt 90%
Physischer freier Querschnitt 76%

Lüftungsgitter für Rahmeneinbau

Typ W483 ist ein Lüftungsgitter für Rahmeneinbau mit einem physischen freien Querschnitt von 76 %.

Materialien und Oberflächenbehandlung:
Aluminiumprofile AlMgSi 0,5 (gemäß EN 12020-2 und EN AW-6063 T66). Oberfläche silberfarbig (E6/EV1) eloxiert (+/- 20 Micron) oder pulverbeschichtet nach RAL-Farbtönen (+/- 60-70 Micron).
Insektenschutzgitter aus Edelstahl 316 (Maschenteilung auf Anfrage)
Einbau wie eine Doppelglasscheibe – Einsatz von Klotzbrücken empfohlen.

Ausführungsdetails:

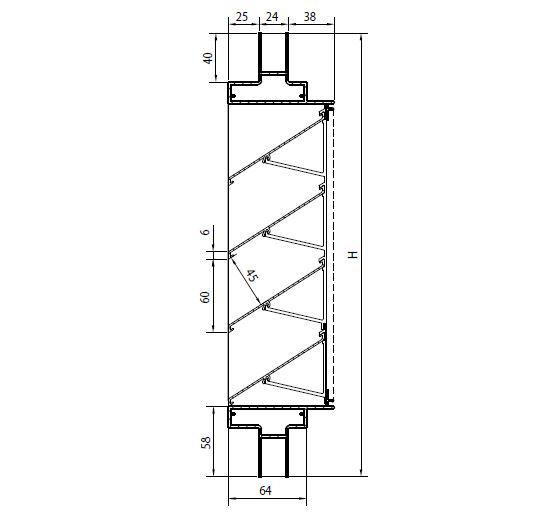

Die U-förmigen Rahmenprofile (Gesamthöhe 57,5 mm – Anschlagrahmen 24 mm) sind mit einem 45° Gehrungsschnitt versehen und durch einen eingeschobenen Eckwinkel verbunden. Die Alu-Lamellenhalter sind an die perforierten vertikalen Rahmenprofile festgenietet. Bei einer Gesamtbreite des Gitters über 700 mm wird zur Verstärkung ein perforiertes U-Profil mit zusätzlichen Lamellenhaltern montiert. Die Lamellen sind mit einem Abstand von 54 mm in die Lamellenhalter eingeklipst. Mit einer PVC-Klemmschnur ist das Insektenschutzgitter auf der Rückseite im Einschubkanal befestigt.

Optional:
Eine Wasserabflussrinne aus Aluminium AlMgSi 0,5 wird unter der untersten Lamelle montiert und sorgt für eine bessere Wasserabfuhr. Oberfläche silberfarbig (E6/EV1) eloxiert oder pulverbeschichtet in der RAL-Farbe des Gitters.

Technische Angaben:
Gesamttiefe: 88,5 mm
Anschlagrahmen (Breite x Höhe): 24 x 40 mm – optional: Breite zwischen 8 und 50 mm
Lamellenabstand: 60 mm
Physisch freier Querschnitt: 76 %
Optisch freier Querschnitt: 90 %

Fabrikat: rotec Lüftungsgitter Berlin
Modell: W483 für Rahmeneinbau
Artikel-Nr.: W483
