Aluminium Deckenluftauslass vierseitig EG400

Der quadratische Deckenluftauslass aus Aluminium mit feststehenden Lamellen Typ EG400/EH400, vierseitig ausblasend, ist geeignet für Zuluft und Abluft von gekühlte und geheizte Luft in Kaufhäuser, Büros, etc. Die Lamellen sind feststehend und Diffusor artig ausgebildet, und daher vorwiegend für horizontale Luftführung geeignet. Der Luftdurchlass ist für den Einbau in abgehängten Decken.

Download quadratischer 4-seitiger Deckenluftauslass aus Aluminium EG400+EH400

Technische Daten

Eigenschaften:
• Deckenluftdurchlass quadratisch, mit feststehenden Lamellen, Luftaustritt 4-seitig horizontal
• lieferbar in Grössen von 150 mm bis 450 mm in Abstufungen von 75 mm.
• Strahllenkungsteil (Innenteil) herausnehmbar, mit Sicherheitsschnur
• lieferbar mit Anschlusskasten, mit oder ohne Mengeneinstellung im Stutzen
• Anschlusskasten Typ DP100
• Frontplatte mit Abmessung 619 x 619 mm für Rasterdecke 625 x 625 mm lieferbar

Aufüfhrungen:
• hergestellt aus Aluminium Strangpressprofilen, Rahmen und Lamellen RAL 9010 weiss lackiert
• Ausführung naturfarbig eloxiert nicht möglich (Alternative siehe EE/ED400

Bestimmung der Nenngröße

Alle Abmessungen in mm, B: minimale Deckenöffnung

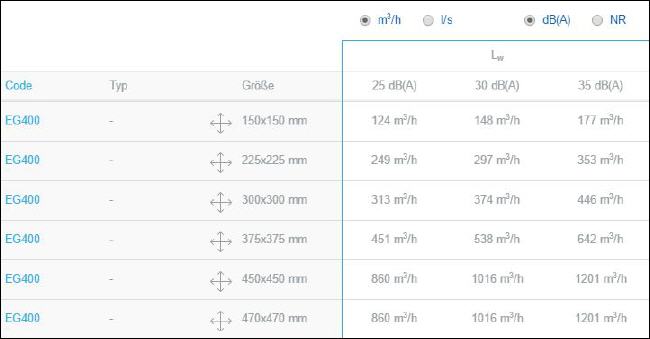

Auswahl Deckenauslass nach Standardwerten

Lieferbare Auführungen

• EG400: mit zentraler Schraubbefestigung, Strahllenkungsteil herausnehmbar, ohne Schraublöcher im Blendrahmen
• EH400: mit zentraler Schraubbefestigung, Strahllenkungsteil herausnehmbar, mit Schraublöcher im Blendrahmen
• EG408/EH408: EG400/EH400 mit Mengenregulierung DT008
• EG400P: EG400 (z.B. EG400 mit Grösse 150 150 ) eingebaut in einer Platte von 594 x 594 mm oder 619 x 619 mm (oder andere nicht Standardgrössen

Bitte beachten:
• DT008 bei EG400 470 470 (= Aussenabmessung 619 x 619 mm) nicht möglich
• Schraube M6 x 100 wird standard mitgeliefert

Montage

• DT008: Mengeneinstellung mit gegenläufigen senkrechten Lamellen für Ausführung EG400/EH400, aus verzinktem Stahlblech, standard schwarz (RAL 9005) lackiert. Die DT008 Klappe ist mit einem Handhebel frontseitig verstellbar.

• GR002: Aufhängetraverse für die zentrale Schraubbefestigung, für EG400/EH 400

Zubehör

• DT008:
Mengeneinstellung mit gegenläufigen senkrechten Lamellen für Ausführung EG400/EH400, aus verzinktem Stahlblech, standard schwarz (RAL 9005) lackiert. Die DT008 Klappe ist mit einem Handhebel frontseitig verstellbar.

• GR002:
Aufhängetraverse für die zentrale Schraubbefestigung, für EG400/EH 400

Ausschreibungstext

Beispiel:
Quadratischer Deckenluftauslass aus Aluminium mit feststehenden, diffusorartig ausgebildeten Lamellen, Strahllenkungsteil herausnehmbar, Luftaustritt vierseitig horizontal, lackiert in RAL 9010 weiß, befestigt mit zentraler Schraube, mit Mengeneinstellung aus verzinktem Stahlblech lackiert in RAL 9005 schwarz.

Typ: EG408
Nenngröße (L x H) … x … mm
