Dralldurchlass WR200

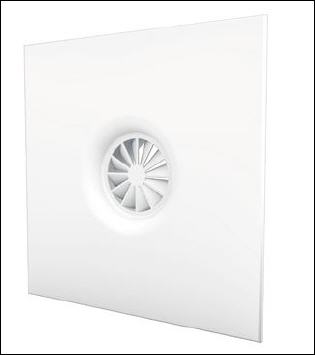

Runder Dralldurchlass mit Anschlusskasten WR200

RUNDER DRALLDURCHLASS MIT FRONTSEITIG FESTSTEHENDEN- LUFTLENKLAMELLEN MIT ANSCHLUSSKASTEN, STUTZEN SEITLICH ANGEORDNET

Der runder Dralldurchlass Typ WR200, gefertigt aus Stahl, ist geeignet für die Zuluft von sowohl gekühlter als geheizter Luft in Büroräume, Sitzungssäle, Läden, Schulen, usw. Der Auslass mit feststehenden, radial angeordneten Luftlenklamellen erzeugt eine drallförmige, horizontale Luftverteilung, kombiniert mit einer hohen Induktionswirkung; hieraus resultiert eine rasche Durchmischung der eingeblasenen Zuluft mit der vorhandenen Raumluft. Der Dralldurchlass ist konzipiert für eine Raumhöhen von 2,4 m bis 4 m. Eine gleichmäßige Luftverteilung kann durch einen Anschlusskasten mit integrierter Gleichrichter-Perfoplatte gewährleistet werden.

Download technisches Blatt Dralldurchlass WR200



Runder Dralldurchlass mit frontseitig feststehenden Luftlenklamellen mit Anschlusskasten, Stutzen seitlich angeordnet.


Technische Daten

Eigenschaften:
• Lieferbar in Nenngrößen 100, 125, 160, 200, 250, 315, 400 und 500 mm
• für Raumhöhen von 2,4 m bis 4 m
• WR200 + WR220: Dralldurchlass festgenietet am Anschlusskasten oder Reduktionübergangsstück (Drallauslass nicht demontierbar)
• WR210 + WR230: Dralldurchlass montiert mit zentraler Schraube am Anschlusskasten oder Reduktionübergangsstück (Drallauslass demontierbar)
• Kasten Standard ausgestattet mit Gleichrichterperfoplatte

Ausführungen:
• Hergestellt aus Stahl, Standard weiß RAL 9010 lackiert
• Anschlusskasten aus Stahlblech verzinkt, mit oder ohne Isolierung
• Der Anschlusskasten ist ausgestattet mit Aufhängeaugen (Löcher Ø 7 mm) an der Oberseite. Aufhängeösen sind auf Anfrage (Mehrpreis) erhältlich
• Das Reduktionübergangsstück ist ausgestattet mit 3 Aufhängeösen

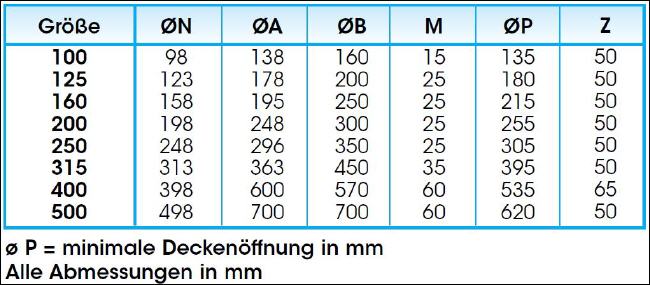

Bestimmung der Nenngrößen

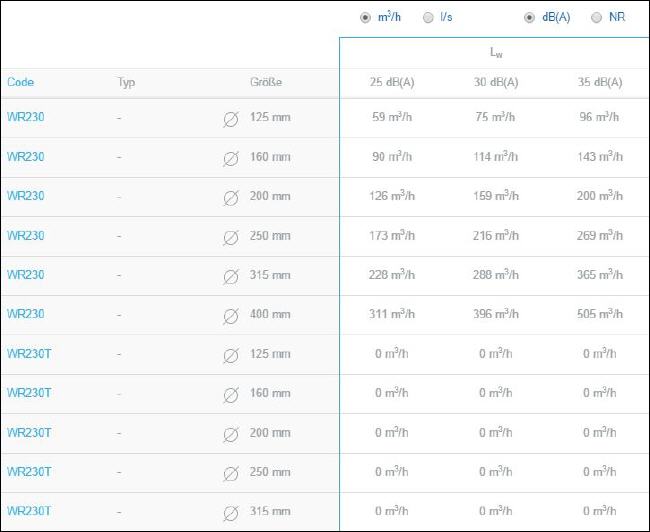

Auswahl Dralldurchlass nach Standardwerten




Lieferbare Ausfürungnen

• WR200: Drallauslass mit flachem Blendrahmen, keine zentrale Schraubbefestigung
• WR200S: WR200 mit Anschlusskasten, mit seitlich angeordnetem Stutzen; WR200 wird festgenietet am Kasten
• WR200T: WR200 mit Reduktion-Übergangsstück; WR200 wird festgenietet am Übergangsstück
• WR210: Drallauslass mit flachem Blendrahmen, mit zentraler Schraubbefestigung
• WR210S: WR210 mit Anschlusskasten, mit seitlich angeordnetem Stutzen; WR210 wird am Kasten befestigt mittels einer Zentralschraube
• WR210T: WR210 mit Reduktion-Übergangsstück; WR210 wird befestigt am Übergangsstück mittels einer Zentralschraube
• WR211S: WR210S mit Mengenregulierung im Stutzen
• WR220: Drallauslass mit Diffusorring, keine zentrale Schraubbefestigung
• WR220S: WR220 mit Anschlusskasten, mit seitlich angeordnetem Stutzen; WR220 wird festgenietet am Kasten
• WR220T: WR220 mit Reduktionübergangsstück; WR220 wird festgenietet am Übergangsstück
• WR230: Drallauslass Diffusorring, mit zentraler Schraubbefestigung WR230: mit Anschlusskasten, mit seitlich angeordnetem Stutzen; WR230 wird am Kasten befestigt mittels einer Zentralschraube
• WR230T: WR230 mit Reduktion-Übergangsstück; WR230 wird befestigt am Übergangsstück mittels einer Zentralschraube
• WR231S: WR230S mit Mengenregulierung im Stutzen

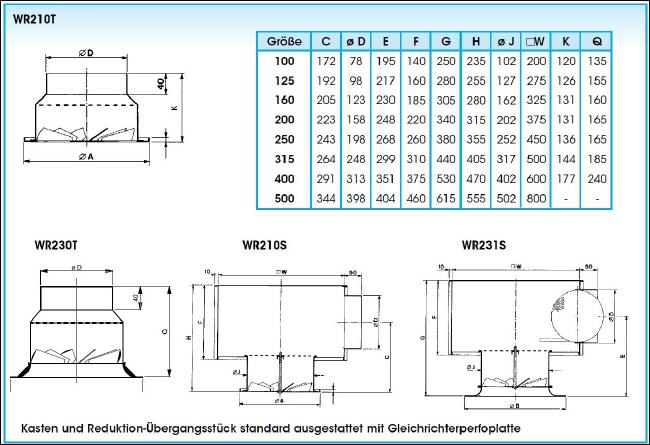

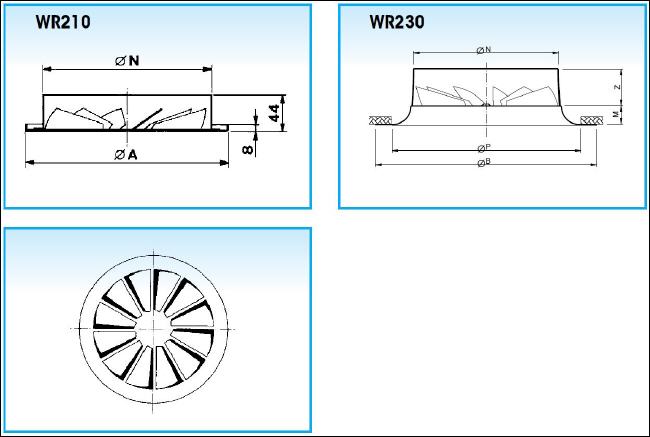

Abmessungen Dralldurchlass




Zübehor

GR003 für WR210 + WR230: Einbautraverse für Montage mit Zentralschraube (nur für WR210 + WR230)


Ausschreibungstext


Beispiel:
Runder Dralldurchlass mit Diffusorring aus Stahl gefertigt, mit feststehenden, radial angeordneten Luftlenklamellen, Ral 9010 weiß lackiert, mit nicht-isoliertem Anschlusskasten mit seitlich angeordnetem Anschlussstutzen und mit Mengenregulierung im Stutzen.

Typ: WR231S
Nenngröße (L x H) … x … mm
