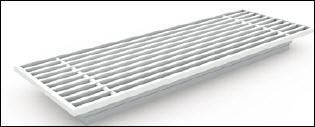

Konvektorgitter und Fußbodengitter AG 300


Bodengitter mit abnehmbaren Kern und Montagerahmen

Das Bodengitter Gitter Typ AG300 aus Aluminium ist geeignet für die Abfuhr und Zufuhr von gekülter oder geheizter Luft in Büroräumen, Läden, usw.
Das Gitter wird im Fussboden eingebaut.

Download technisches Blatt Aluminium Bodengitter AG300




Fussbodengitter aus Aluminium, begehbar, mit waagerechten feststehenden Profillamellen gerade (AG-300 / AG-310) oder unter 15° geneigt (AG-320 / AG-330).
Mit "I-förmigen" Aussenrahmen, Gittereinsatz herausnehmbar.
Erfolgreich getestet laut EN13264 (bauliche Klassifizierung "medium", mit einem Druck von 3 kN auf Fläche 25x25mm).
Rahmen und Lamellen aus extrudiertem Aluminium, standard naturfarbig eloxiert.

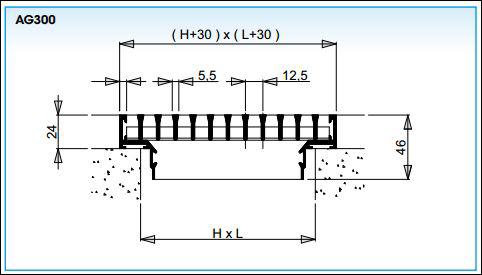

Bestimmung der Nenngröße




Profile


Profil ohne Neigung Profil mit Neigung 15°



Lieferbare Ausführungen


AG300
Gitter mit waagrechten Lamellen
AG307
Gitter mit waagrechten Lamellenund GT007 Mengeneinstellung

AG310
Gitter mit waagrechten Lamellen und Gleichrichter
AG317
Gitter mit waagrechten Lamellen, Gleichrichter und GT007 Mengeneinstellung




Eckstücke



Die Eckstücke werden einteilig gefertigt, Standardausführung 90°, Innennennmass nominal 300 x 300 mm (siehe Zeichnung).
Andere Abmessungen auf Anfrage.


Montage Konvektorgitter AG300

Gitter AG300 wird mittels Klemmflansche befestigt im Fussboden.


Zubehör

GT007:
Mengeneinstellung mit gegenläufigen senkrechten Lamellen, aus Stahlblech, standard schwarz lackiert Ral 9005.
Gleichrichter:
Lamellen einstellbar, aus Aluminium, naturfarbig eloxiert


Ausschreibungstext Bodengitter AG300

Fussbodengitter mit ausnehmbarem Gittereinsatz (Klipsen) aus Aluminium, naturfarbig eloxiert. Ausgestattet mit Mengenregulierung aus Stahl schwarz (RAL 9005) lackiert, mit gegenläufigen senkrechten Lamellen.
