Aluminium Lüftungsgitter W453

Lüftungsgitter, mittelschwere Ausführung

mit gewalzten Aluminiumlamellen

Lamellenabstand 65, optisch freier Querschnitt 69%, physisch freier Querschnitt 55%

Download .PDF Lüftungsgitter W453



Lüftungsgitter W453, Ansicht von vorne Lüftungsgitter W453, Ansicht Rückseite mit Fliegengitter

Material

Rahmen hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Gewalzte Aluminiumlamellen
Insektenschutz aus Edelstahl 304, Maschenteilung auf Anfrage
Oberfläche: pulverbeschichtet in jeder RAL-Farbe (60-80 Mikron) (Eloxal nicht möglich)

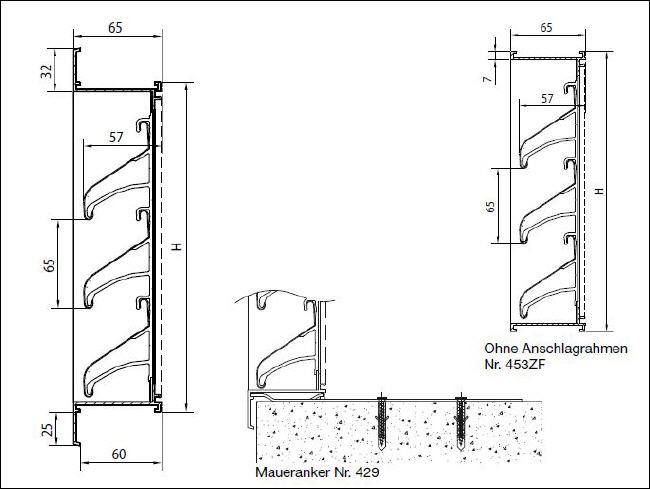

Maße des Lüftungsgitters

Einbautiefe: 60 mm
Überfalzmaß: 25 mm
Mindestmaße: 300 x 300 mm
Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)


Befestigung des Gitters

Maueranker Nr. 429
Für Lüftungsgitter ab ungefähr 3 qm ist eine bauseitige Unterkonstruktion notwendig, passend zur Spannweite und Windlast.


Optionen

Wasserabflußrinne
Wasserschenkel
Filter
Ohne Anschlagrahmen






Luftdurchlass EN 13030
K-Faktor (Zufuhr) 13,92
K-Faktor (Abfuhr 17,22
Ce-Koeffizient 0,286
Cd-Koeffizient 0,241
Optischer freier Querschnitt 69%
Physischer freier Querschnitt 55%




Mit Rahmen hergestellt aus ALU-Strangpressprofilen (AL Mg Si 0,5), Lamellen gezwalzt aus Aluminium Bandmaterial, Lamellenabstand 65mm ,naturfarbig eloxiert
/ in RAL …. beschichtet, mit rückseitigem Edelstahl- Insektenschutzgitter 6x6mm Maschung,
Rohbauöffnung : … x …mm

Fabrikat: rotec Lüftungsgitter Berlin
Modell: W453 für Wandeinbau
Artikel-Nr.: W453
