Sandschutz Lüftungsgitter W468 SA

Sandschutz Lüftungsgitter W468 SA

Optischer freier Querschnitt 29%, physischer freier Querschnitt 29%

Download .PDF Lüftungsgitter W486SA




Material

Hergestellt aus Aluminiumprofilen AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl, Maschenteilung auf Anfrage
silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Lamellen werden senkrecht montiert. Keine Nieten sichtbar an der Vorderseite des Gitters.
Standard mit Sandabfließer, gefertigt aus Aluminium AlMgSi 0,5 und gefärbt passend zu dem Gitter.
Bemerkung: wenn eloxiert, leichter Farbunterschied zwischen Sandabfließer und Lüftungsgitter.

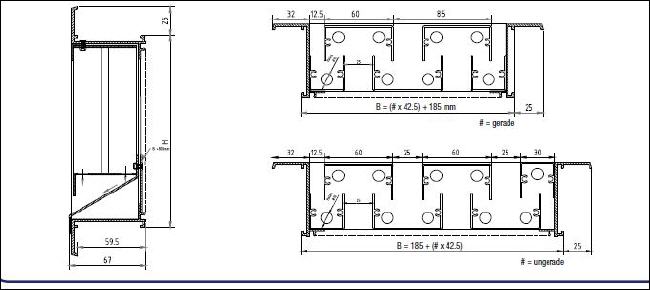

Maße

Lamellenabstand: 85 mm
Einbautiefe: 60 mm
Überfalzmaß: 25 mm
Mindestmaße: 185 x 185 mm
Breite: (ein Vielfaches von 42,5) + 185mm

Bemerkung: - symmetrische Gitter bei einem geraden Vielfachen - asymmetrische Gitter bei einem ungeraden Vielfachen
Höchstmaße: 2012,5 x 1200 mm
Bemerkung: bei einer maximalen Windlast von 2kN / m⊃2;


Befestigung

Maueranker Nr. W429


Optional

Staubfilter Klasse G4
Dosierbarer Typ W468 SA/VA - gleiche Bauweise wie Typ W414/VA
Ohne Anschlagrahmen


Anwendungsbereiche

Küstenbereich
Staubige und verschmutzte Gebiete
HVAC

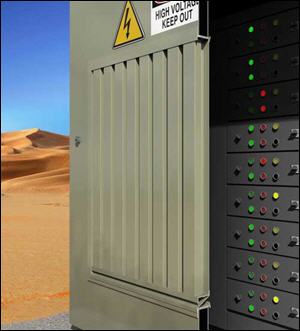

Hochspannungsstationen und Stromtransformatorkabinen.
Mobilfunkcontainer in Sandgebieten






Sanddichtigkeit (EN 13181)
Ansauggeschwindigkeit
0 m/s 97%
0,5 m/s 94%
Luftdurchlass EN 13030
K-Faktor (Zufuhr) 115,62
K-Faktor (Abfuhr 115,62
Ce-Koeffizient 0,093
Cd-Koeffizient 0,093
Optischer freier Querschnitt 29%
Physischer freier Querschnitt 29%
IP-Klasse (Lüftungsgitter mit Insektenschutz) IP2XD
Sanddichtigkeit
Sandbeständigkeit 98% bei Ansauggeschwindigkeit 0 m/s
Sandbeständigkeit 94% bei Ansauggeschwindigkeit 0,5 m/s
Sandbeständigkeit 61% bei Ansauggeschwindigkeit 1,31 m/s

NORMEN

Dieses Produkt wurde gemäß den folgenden Normen geprüft :

EN 13141-1
EN 12020-2
EN AW 6063 T66
EN 60529 (IP Klassifikation)
EN 13181 (Sanddichtigkeit)
