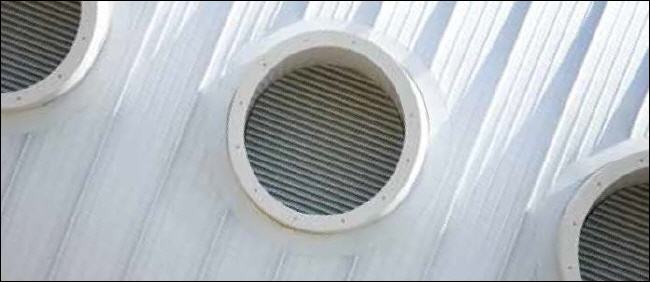

Runde Lüftungsgitter

Rundes Lüftungsgitter W411R Runde Lüftungsgitter W411R aus Aluminum mit waagrechten feststehenden, stranggepressten ALU-Wetterschutzlamellen und Fliegengitter aus Edelstahl. Gitter mit Anschlag für den Wandeinbau, Lamellenabstand 33 mm, optischer freier Querschnitt 59%, physischer freier Querschnitt 40,5%



Rundes Lüftungsgitter W412R Rundes Lüftungsgitter W12R mit V-Lamellen aus Aluminium und Fliegengaze aus Edelstahl. Gitter mit Anschlag für den Wandeinbau, Lamellenabstand 33 mm, optischer freier Querschnitt 59%, physischer freier Querschnitt 40,5%, Maximaldurchmesser 1400 mm wenn in E6/EV1 eloxiert, 1500 mm wenn RAL-pulverbeschichtet, über 1500 mm: 2-teilig, Lüftungsgitter mit hoher Wasserdichtigkeit



Rundes Lüftungsgitter W421R Rundes Lüftungsgitter mittelschwere Ausführung mit durchstochersicheren V-Lamellen. Hergestellt aus Aluminiumprofilen AlMgSi 0,5 (gemäß EN 12020-2) und Insektenschutz aus Edelstahl, Lamellenabstand 50 mm, silberfarbig (E6/EV1), bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen. Optischer freier Querschnitt 70%, physischer freier Querschnitt 47%



Rundes Lüftungsgitter W431R Rundes Aluminium-Lüftungsgitter für Wandeinbau, ohne Anschlag,zum Aufschrauben auf die Fassade, mit Insektenschutz aus Edelstahl. Lamellenabstand 33,3mm, Mindestdurchmesser 300 mm, optischer freier Querschnitt 59%, physischer freier Querschnitt 40,5%



Rundes Lüftungsgitter W414R Rundes Lüftungsgitter W414R für Rahmeneinbau, mit waagrechten feststehenden stranggepressten ALU-Wetterschutzlamellen naturfarbig eloxiert, mit Fliegenschutz-Gitter aus Edelstahl. Lamellenabstand 33,3mm, optischer freier Querschnitt 59%, physischer freier Querschnitt 40,5%



Rundes Lüftungsgitter W415R Lüftungsgitter W415R, Rundgitter für Rahmeneinbau mit V-Lamellen, mit durchstochersicheren waagrechten V-lamellen aus Aluminium (AL Mg Si 0,5), Lamellenabstand 20mm, mit Einspannrahmen 24mm, für Einbau im Glasfalz oder P/R-Konstruktion, Rahmen nur an einer Seite geschweisst, naturfarbig eloxiert / in RAL . beschichtet, mit rückseitigem Edelstahl-Insektenschutzgitter. Optischer freier Querschnitt 93%, physischer freier Querschnitt 39%



Rundes Bodengitter - Lüftungsgitter Der Typ VM011 ist ein rundes Bodengitter, welches besonders geeignet ist um gekühlte Luft zugfrei und geräuscharm im Bodenbereich strömen zu lassen. Dieses Bodengitter kann in Verbindung mit einem Schmutzfangkorb mit integrierter engeneinstellung unmittelbar in einem Druckboden eingesetzt werden. Durch ein hinter der Frontplatte verstellbares Drallelement wird ein horizontaler oder vertikaler Dralleffekt erzeugt. Das runde Bodengitter ist ebenfalls für die Abluft von Räumen geeignet.



Rundes Lüftungsgitter CB400 Rundgitter Typ CB400 mit feststehenden Profillamellen, ist geeignet für die Zuluft und Abluft von gekühltem oder geheiztem Luft in Badezimmern, Toiletten, Küchen, Gaststätten usw. Das Lüftungsgitter wird direkt angeschlossen auf einem Rundrohr oder montiert mit Schrauben auf der Wand.





Downloads runde Lüftungsgitter

Für die hier gezeigten runden Lüftungsgitter stehen folgende PDF Dateien zum Download bereit:


Runde Lüftungsgitter

W411R Runde Lüftungsgitter aus Aluminum mit waagrechten Lamellen, physischer freier Querschnitt 40,5%
W412R Rundes Lüftungsgitter aus Aluminium mit V-Lamellen, physischer freier Querschnitt 40,5%
W421R Rundes Lüftungsgitter mittelschwere Ausführung mit V-Lamellen,physischer freier Querschnitt 47%
W431R Rundes Aluminium Lüftungsgitter für Wandeinbau, ohne Anschlag, zum Aufschrauben, physischer freier Querschnitt 40,5%
W414R Rundes Lüftungsgitter für Rahmeneinbau, mit waagrechten Wetterschutzlamellen, physischer freier Querschnitt 40,5%
W415R Lüftungsgitter Rundgitter für Rahmeneinbau mit V-Lamellen, physischer freier Querschnitt 39%
VM011 Rundes Bodengitter, geeignet um gekühlte Luft zugfrei und geräuscharm im Bodenbereich strömen zu lassen
