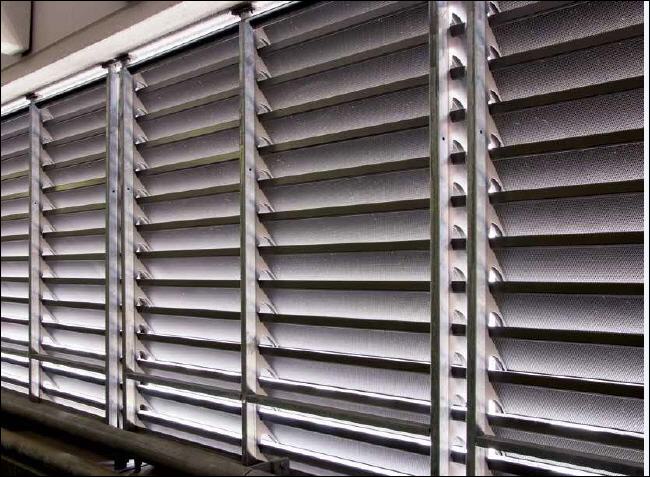

Schallschutz Lüftungsgitter W446 (150) (225) (300)

Schallschutz Lüftungsgitter W446 (150) (225) (300)

Lamellenabstand 150 mm

Download PDF Katalog Schallschutz Lüftungsgitter W446



Material

Aluminiumprofile: AlMgSi 0,5 (gemäß EN 12020-2)
Schalldämmendes Material: nicht brennbare Mineralwolle
Insektenschutz aus Edelstahl 304, Masche auf Anfrage
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
100 % korrosionsbeständig


Wasserdichtigkeit

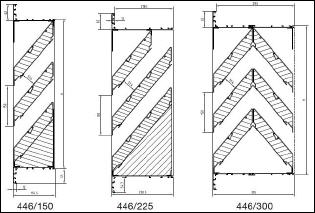

Schallschutz Lüftungsgitter W446 / 150 Schallschutz Lüftungsgitter W446 / 225 Schallschutz Lüftungsgitter W446 / 300

Maße

Lamellenabstand: 150 mm

Einbautiefe:
W446/150: 143 mm
W446/225: 218 mm
W446/300: 293 mm
Überfalzmaß: 55mm

Höhe in Schritten von 150 mm (Abstand zwischen Lamellen)

Mindestmaße:
W446/150: 300 B x 410 H
W446/225: 300 B x 410 H
W446/300: 311 B x 421 H


Befestigung

Befestigungsanker: Montage mit Mauerankern Nr. W1428 möglich
- Position 1: bis 100 mm Wandstärke
- Position 2: für Wandstärken bis 200 mm
Schrauben: Befestigen Sie die Schrauben von außen durch den Anschlagrahmen (Bohrlöcher auf Anfrage)
Zuganker: Befestigung mit einem langen Zuganker und Klemmspindeln für die Wandmontage oder einem kurzen Zuganker für Einbau an einem Lüftungsschacht (Zugankerstange optional)
Rückseitige Befestigung: Durch Festschrauben einer Hammerkopfschraube auf einem rückseitigen Rahmenaufbau.
Für Lüftungsgitter 446/300 größer als 3 qm ist eine bauseitige Unterkonstruktion notwendig.



Dichtungsoptionen

Dichtungsgummi: geeignet zur Reduzierung von Kontaktgeräuschen
PU-Dichtungsband: gegen Wassereindringung (Option PU-Dichtungsband)
Silikondichtung: Dichten Sie den Anschlagrahmen von außen mit Silikon ab.


Optionen

Wasserschenkel


Diagramme

W446/150 W446/225 W446/300





Technische Daten W446/150 W446/225 W446/300
Luftdurchlass
(EN 13030) (EN 13030) (EN 13030)
K-Faktor (Zufuhr) 38,46 37,30 45,93
K-Faktor (Abfuhr 34,48 41,90 45,93
Ce-Koeffizient 0,161 0,164 0,148
Cd-Koeffizient 0,169 0,150 0,148

Optischer freier Querschnitt 54 % 54 % 54 %
Physischer freier Querschnitt 34 % 34 % 34%
Wasserdichtigkeit A (1 m/s) A (1 m/s) A (1 m/s)
Einbautiefe 150 mm 225 mm 300 mm

Komfort (EN ISO 140-10, EN ISO 717-1) (EN ISO 140-10, EN ISO 717-1) (EN ISO 140-10, EN ISO 717-1)
Schalldämmung in geöffneter Position Rw (C;Ctr) 11 (-1;-2) dB 15 (-1;-4) dB 17 (-1;-4) dB


Schalldämmung in dB pro Frequenz W446/150 W446/225 W446/300
f in Hz R in dB R in dB R in dB
63 13,8 15,0 15,7
125 6,9 8,7 7,3
250 3,6 4,5 5,5
500 6,4 9,1 11,8
1000 13,4 18,2 24,0
2000 13,8 23,7 25,9
4000 12,1 15,8 22,6
