Lüftungsgitter Rahmeneinbau W414
Lüftungsgitter für Rahmeneinbau, Lamellenabstand 33
Download PDF Katalog Lüftungsgitter W414
 |
 |

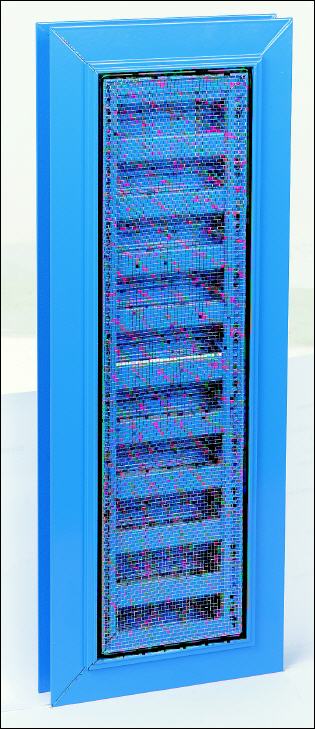

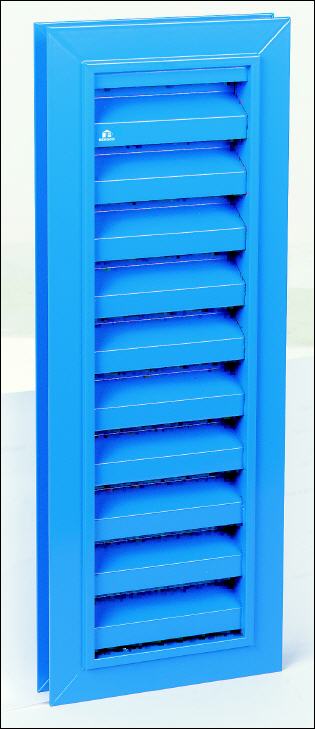

| Lüftungsgitter für Rahmeneinbau W414 | Lüftungsgitter W414 mit Edelstahl Fliegengaze |
Material
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 1.4301 (Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Maße

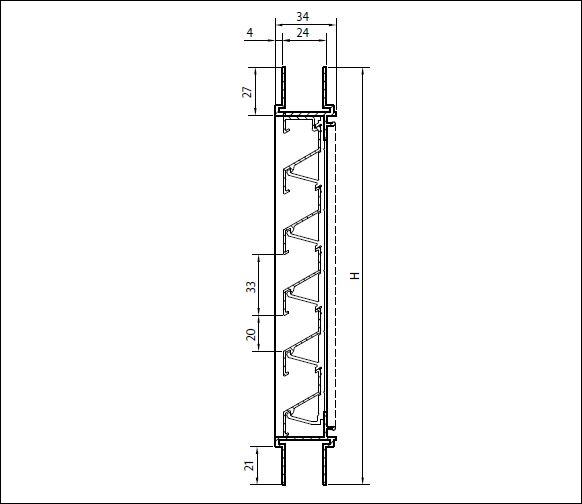

Lamellenabstand: 33,3 mm
Einspannstärke: 24, 28 oder 32 mm
Mindestmaße: 130 x 130 mm
Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmaße)
Bitte bei Bestellung angeben: Gesamtmaße (Breite x Höhe)
Befestigung
Einbau wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen
Optionen
Wasserabflußrinne
Übnehmbarer Insektenschutz
Filter
Überdruckgitter
Technische Daten
|
Luftdurchlass |
(EN 13030) |
| K-Faktor (Zufuhr) | 25,56 |
| K-Faktor (Abfuhr | 25,51 |
| Ce-Koeffizient | 0,206 |
| Cd-Koeffizient | 0,198 |
| Optischer freier Querschnitt | 59% |
| Physischer freier Querschnitt | 45% |
| IP-Klasse (Lüftungsgitter mit Insektenschutz) | IP2XD |
| (ElektrischeInstallation mindestens 100 mm von Lüftungsgitter) |
Lüftungsgitter mit waagrechten, feststehenden und stranggepressten ALU-Wetterschutzlamellen (AL
Mg Si 0,5), Lamellenabstand 33,3 mm, mit Einspannrahmen für Einbau im
Glasfalz oder P/R-Konstruktion, naturfarbig eloxiert / in RAL …. beschichtet, mit
rückseitigem Edelstahl-Insektenschutzgitter, Totalmasse der Gitter : … x …mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W414 für Rahmeneinbau
Artikel-Nr.: W414
