Blickdichtes Lüftungsgitter W415 mit V-Lamellen

Lüftungsgitter mit V-Lamellen

Lamellenabstand 20 mm

Download PDF Katalog blickdichtes Lüftungsgitter W415

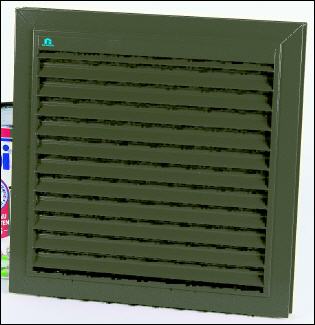

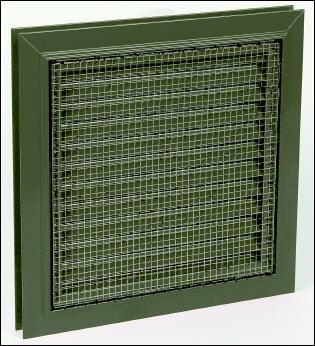

Lüftungsgitter mit V-Lamelle W415 Stochersicheres Lüftungsgiter, Rückseite mit Edelstahl Fliegengitter

Material

Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl (Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)


Lüftungsgitter mit Stocherschutz

Stochersicher

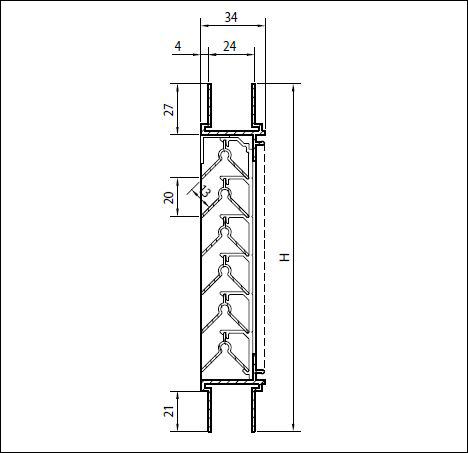

Maße

Lamellenabstand: 20 mm
Einspannstärke: 24, 28 oder 32 mm
Mindestmaße: 130 x 130 mm
Bitte bei Bestellung der Lüftungsgitter angeben: Breite x Höhe in mm (Gesamtmaße)


Wasserdichtigkeit

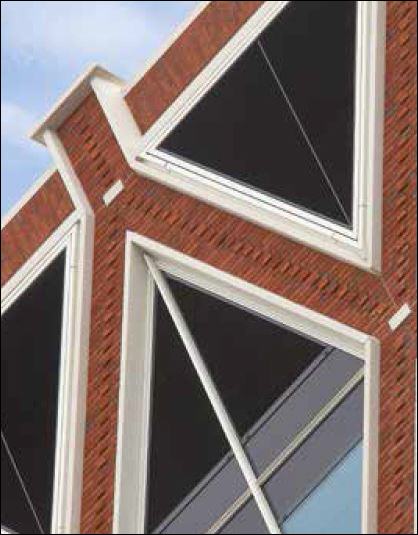

Typische Anwendungsbereiche

Lüftungsgitter für Rahmeneinbau blickdicht und durchstochersicher



Optionen

Wasserabflußrinne
Wasserschenkel
Abnehmbarer Insektenschutz
Filter


Befestigung

Einbau wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen






Technische Daten

Luftdurchlass
(EN 13030)
K-Faktor (Zufuhr) 33,80
K-Faktor (Abfuhr 33,80
Ce-Koeffizient 0,172
Cd-Koeffizient 0,172

Optischer freier Querschnitt 93%
Physischer freier Querschnitt 39%
IP-Klasse (Lüftungsgitter mit Insektenschutz) IP2XD
(ElektrischeInstallation mindestens 100 mm von Lüftungsgitter)



Ausschreibungstext

Lüftungsgitter mit durchstochersicheren waagrechten V-lamellen aus Aluminium (AL Mg Si 0,5),
Lamellenabstand 20mm, mit Einspannrahmen 24mm für Einbau im Glasfalz oder
P/R-Konstruktion, naturfarbig eloxiert / in RAL …. beschichtet, mit rückseitigem
Edelstahl-Insektenschutzgitter, Totalmasse der Gitter : … x …mm

Fabrikat: rotec Lüftungsgitter Berlin
Modell: W415 für Rahmeneinbau mit V-Lamellen
Artikel-Nr.: W415
