Abluft Deckendurchlass perforierter Frontplatte

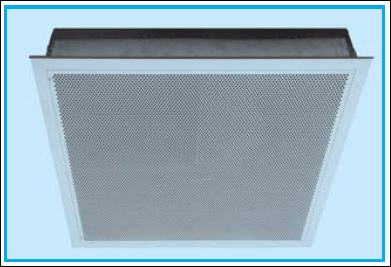

Abluft Deckenluftdurchlass DA370

Der quadratischer Deckenluftdurchlass Typ DA350/DA370 ist geeignet für die Abluft. Er wird eingebaut inabgehängte Deckensysteme mit einem Rastermass von z.B. 600 x 600 mm oder 625 x 625 mm. Die Sichtfläche ist standard-mässig mit einer Rundlochung perforiert.

Download technisches Blatt Deckenluftdurchlass (Abluft) DA350T, DA350S,DA370T und DA370S

Bestimmung der Nenngrößen

Technische Daten

Eigenschaften:

• als Abluftauslass (DA350/DA370) ohne Luftlenkbleche
• die perforierte Frontplatte wird eingebaut in einem Rahmen, und kann man herunterklappen (öffnen/schliessen mittels Scharniere)
• für den Verschluss gibt es 2 Möglichkeiten: die perforierte Frontplatte öffnet/schliesst mit Klipsverschluss (DA370) oder “push-pull”-Verschluss (DA350)
• freier Querschnitt = 50 %
• lieferbar mit Anschlusskasten, Anschlussstutzen seitlich (S) oder oben (T) angeordnet

Ausführungen:
• Frontplatte und Aussenrahmen: Stahl verzinkt, RAL 9010 weiss lackiert
• Anschlusskasten aus verzinktem Stahlblech, mit oder ohne Isolierung

Auswahl Abluft Deckenlüfter nach Standardwerten

Zubehör

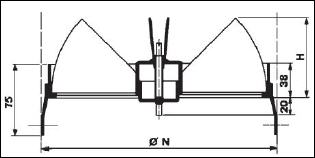

• DT003: Mengenregulierung mit radial angeordneten, gegenläufig drehenden Segmenten, aus verzinktem Stahlblech gefertigt, schwarz (RAL 9005) lackiert, frontseitig einstellbar (Frontplatte herunterklappen um DT003 einzustellen)

• DA350S/DA350T lieferbar mit Filter (separat zu bestellen)

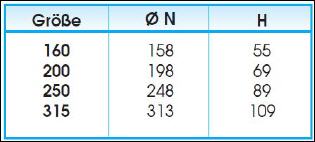

N = Abmessung Anschlusskanal
H = Distanz nötig im Anschlusskanal
Alle Abmessungen in mm

Montage

DA350T/DA370T: Einbau in abgehängte Deckensysteme, z.B. mit einem Rastermass von 600 x 600 mm oder 625 x 625 mm.

Lieferbare Ausführungen

• DA350: Deckenluftauslass mit “push-pull”-Verschluss, ohne Anschlusskasten
• DA370: Deckenluftauslass mit Klipsverschluss, ohne Anschlusskasten
• DA350S: DA350 mit Anschlusskasten vorgerichtet für Filtereinbau, mit seitlich angeordnetem Stutzen
• DA370S: DA370 mit Anschlusskasten, mit seitlich angeordnetem Stutzen
• DA351S: DA350S mit Mengenregulierung im Stutzen, vorgerichtet für Filter-einbau
• DA371S: DA370S mit Mengenregulierung im Stutzen
• DA350SG: DA350S mit Anschlusskasten isoliert, vorgerichtet für Filtereinbau
• DA370SG: DA370S mit Anschlusskasten isoliert
• DA351SG: DA350SG mit Mengenregulierung im Stutzen, vorgerichtet für Filtereinbau
• DA371SG: DA371S mit Anschlusskasten isoliert
• DA350T: DA350 mit Anschlusskasten vorgerichtet für Filtereinbau, mit oben angeordnetem Stutzen
• DA370T: DA370 mit Anschlusskasten, mit oben angeordnetem Stutzen
• DA350P: DA350 mit kleine Abmessung, z.B. DA350 125 x 294 mm (Grösse Frontplatte 294 x 294 mm), eingebaut in einer Deckenplatte mit Abmessung z.B. 594 x 594 mm oder 619 x 619 mm. Der richtige Bestellkode wird DA350P 125 x 594

• DA370P: DA370 mit kleine Abmessung, z.B. DA370 125 x 294 mm (Grösse Frontplatte 294 x 294 mm), eingebaut in einer Deckenplatte mit Abmessung z.B. 594 x 594 mm oder 619 x 619 mm. Der richtige Bestellkode wird DA370P 125 x 594
