Aluminium Deckenluftdurchlass EE300

Dreiseitiger Aluminium Deckenluftaus

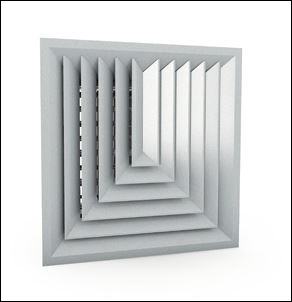

Der rechteckige oder quadratische Deckenluftauslass aus Aluminium mit feststehenden Lamellen Typ EE300, dreiseitig ausblasend, ist geeignet für Zuluft und Abluft von gekühlter und geheizter Luft in Kaufhäuser, Büros, etc. Die diffusorartig ausgebildeten Lamellen erzeugen eine horizontale dreiseitig ausblasende Luftstrahlgeometrie, kombiniert mit einer hohen Induktionswirkung.

Download technisches Blatt dreiseitig ausblassender Aluminium Deckenluftauslass EE300

Technische Daten Deckenauslass

Eigenschaften:
• Deckenluftdurchlass rechteckig oder quadratisch, mit festtehenden Lamellen, Luftaustritt 3-seitig horizontal

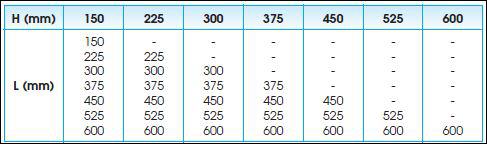

• lieferbar in Abstufungen von 75 mm in der Länge und in der Höhe min L = 150 mm, max L = 900 mm, min H = 150 mm, max H = 600 mm
• der Gittereinsatz vom EE300 ist herausnehmbar, und kann ersätzt werden durch den Innenteil vom EE100, EE200 und EE400, abhängig vom gewünschtem Luftaustritt.

Ausführungen:
hergestellt aus Aluminium Strangpressprofilen, Rahmen und Lamellen naturfarbig eloxiert.

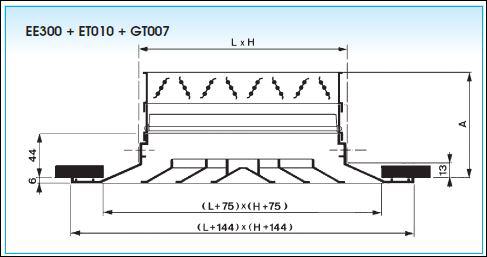

Abmessungen L x H: L= nominale Länge, H= nominale Höhe, Alle Abmessungen in mm

Einbauhöhe	A
Mit Gleichrichter ET010	76
Mit Mengeneinstellung GT007	82
Mit Gleichrichter und Mengeneinstellung ET010 + GT007	114

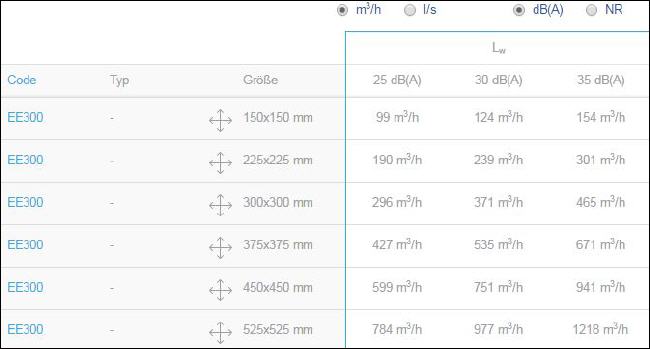

Auswahl Deckenauslass nach Standardwerten

Lieferbare Ausführungen


Quadratischer Durchlass EE300 mit Gleichrichtersatz EE310	Rechteckiger Durchlass EE300 mit Gleichrichtersatz EE310	Rechteckiger Durchlass EE320 mit Gleichrichtersatz EE330	Quadratischer und rechteckiger Durchlass EE340 mit Gleichrichtersatz EE350

Zubehör

• GT007: Mengeneinstellung mit gegenläufigen und senkrechten Lamellen, standard schwarz (RAL 9005) lackiert.
• ET010: Gleichrichtersatz aus Aluminium, roh

Montage

EE300: Befestigung mit Schrauben am Anschlussstutzen

Ausschreibungstext

Beispiel:

Reckteckiger oder quadratischer Deckenluftauslass aus Aluminium naturfarbig eloxiert, mit feststehenden diffusorartig ausgebildeten Lamellen, Luftaustritt dreiseitig horizontal, mit Mengeneinstellung aus verzinktem Stahlblech lackiert in RAL 9005 schwarz.

Typ: EE300 + GT007
Nenngröße (L x H) … x … mm
