Aluminium Deckendurchlass EE400

Deckenluftauslass ED400 - EE400

RECHTECKIGER ODER QUADRATISCHER DECKENLUFTAUSLASS AUS ALUMINIUM VIERSEITIG AUSBLASEND ED400 • EE400

Der rechteckige oder quadratische Deckenluftauslass aus Aluminium mit feststehenden Lamellen Typ ED400/ EE400, vierseitig ausblasend, ist geeignet für Zuluft und Abluft von gekühlte und geheizte Luft in Kaufhäuser, Büros, etc. Die diffusorartig ausgebildeten Lamellen erzeugen eine horizontale vierseitig ausblasende Luftstrahlgeometrie, kombiniert mit einer hohen Induktionswirkung.

Download technisches Blatt Aluminium Deckenauslass ED400 - ED400

Technische Daten Aluminium Deckenluftdurchlass

Eigenschaften:

ED400:
Deckenluftdurchlass quadratisch, mit feststehenden nicht herausnehmbaren Lamellen, Luftaustritt 4-seitig horizontal

EE400:
• Deckenluftdurchlass rechteckig oder quadratisch, mit feststehenden Lamellen, Luftaustritt 4-seitig horizontal
• lieferbar in Abstufungen von 75 mm in der Länge und in der Höhe min L = 150 mm, max. L = 900 mm, min H = 150 mm, max H = 600 mm
• der Gittereinsatz vom EE400 ist herausnehmbar, und kann ersetzt werden durch den Innenteil vomEE100, EE200 und EE300, abhängig vom gewünschtem Luftaustritt.

Ausführungen:
hergestellt aus Aluminium Strangpressprofilen, Rahmen und Lamellen naturfarbig eloxiert oder weiß (RAL 9010) lackiert.

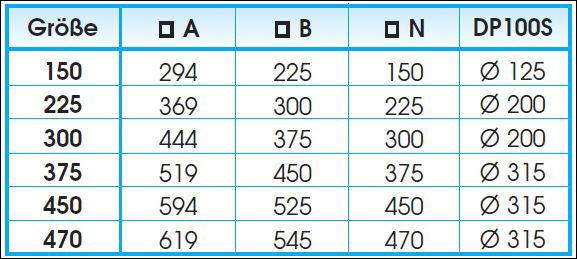

Bestimmung der Nenngrößen Deckenluftauslass

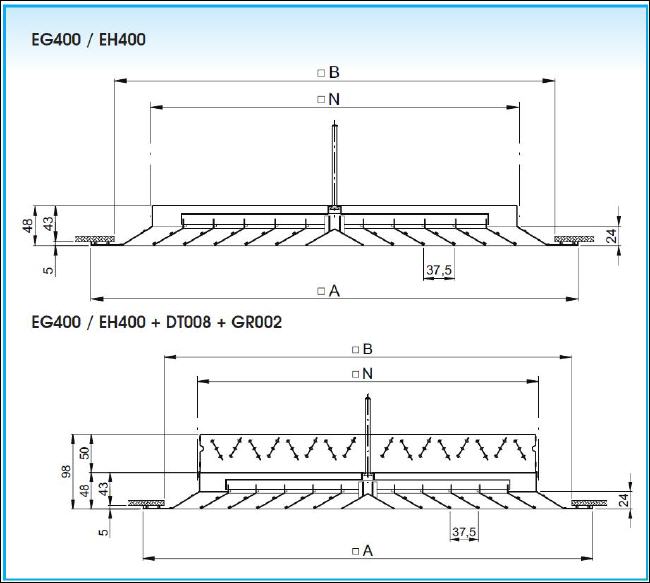

Einbauhöhe	A
Mit Gleichrichter ET010	76
Mit Mengeneinstellung GT007	82
Mit Gleichrichter und Mengeneinstellung ET010 + GT007	114

Abmessungen L x H: L= nominale Länge, H= nominale Höhe

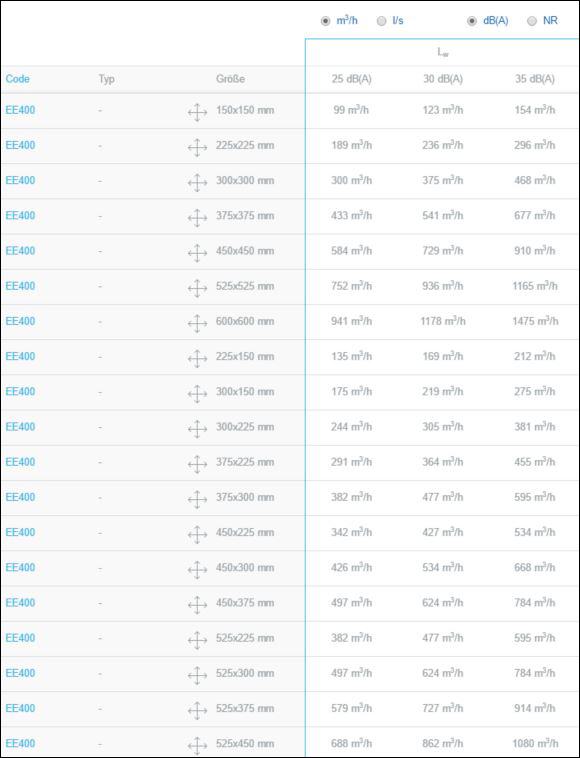

Auswahl Deckenluftauslass nach Standardwerten

Lieferbare Ausführungen

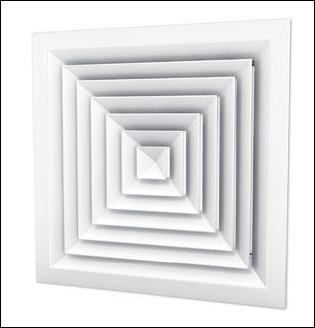

Quadratischer Durchlass ED400/ EE400 mit Gleichrichtersatz ED410/ EE410	Rechteckiger Durchlass EE400 mit Gleichrichtersatz EE410

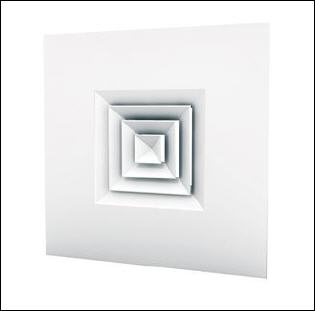

EE400P:
EE400 (nur quadratisch), in einer Platte mit Grösse 594 x 594mm (RAL 9010)
Für Ausführung in einer Platte sind andere Abmessungen z.B. 619 x 619 mm möglich

Zubehör

• GT007: Mengeneinstellung mit gegenläufigen senkrechten Lamellen, standard schwarz (RAL 9005) lackiert.
• ET008: Mengeneinstellung mit gegenläufigen senkrechten Lamellen für Ausführung ED400, aus verzinktem Stahlblech, standard schwarz (RAL 9005) lackiert. Die ET008 Klappe ist mit einem Handhebel frontseitig verstellbar.
• ET010: Gleichrichtersatz aus Aluminium, roh.
• GR002: Aufhängetraverse für die zentrale Schraubbefestigung, nur für ED400.

Montage

• EE400: Befestigung mit Schrauben am Anschlussstutzen
• ED400: die Montage erfolgt über eine Schraube (mitgeliefert) als Zentralbefestigung in Verbindung mit einer Traverse GR002.

Ausschreibungstext

Beispiel:
Reckteckiger oder quadratischer Deckenluftauslass aus Aluminium naturfarbig eloxiert, mit feststehenden diffusorartig ausgebildeten Lamellen, Luft-austritt vierseitig horizontal, mit Mengeneinstellung aus verzinktem Stahlblech lackiert in RAL 9005 schwarz.

Typ: EE400 + GT007
Nenngrösse L x H .... x .... mm
rotec GmbH Berlin

Diese Seite drucken
