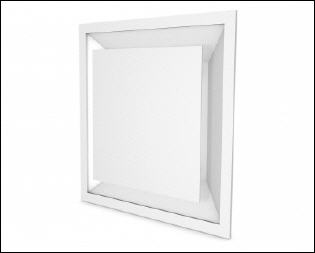

Deckenluftdurchlass CS400
|

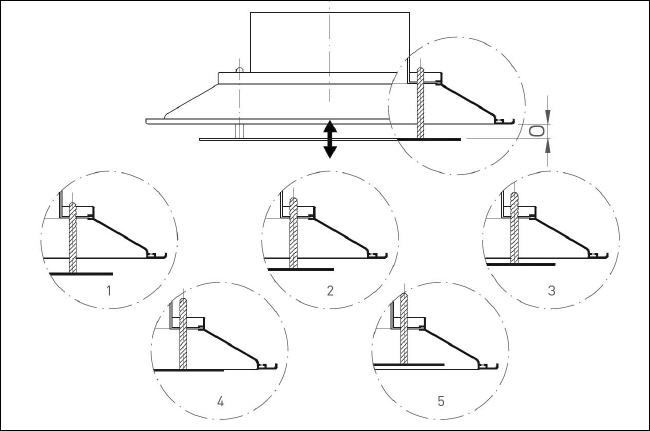

Deckenluftdurchlass mit verstellbarer Prallplatte
|
Quadratischer Deckenauslass aus Stahl mit vierseitigem Luftaustritt und einem einstellbaren Kern für Zuluft und Abluft. Speziell entworfen für geschlossene Gipskartondecke und Rasterdeckesysteme. RAL 9010 lackiert. Für dieses Produkt können Sie verschiedenes Zubehör wählen.
Technisches Blatt Deckenluftdurchlass CS400
|
|
|
|
|
|
|
|
|

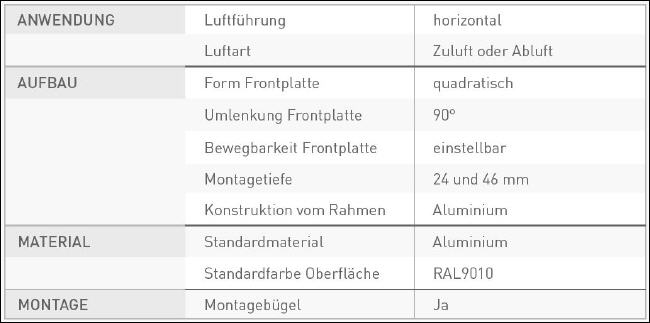

Technische Daten Deckenlufdurchlass CS400
|
|
|
|
|
|
|

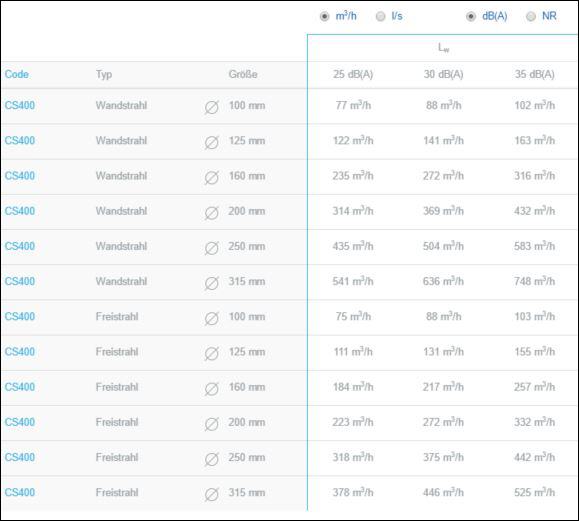

Auswahl der Lüftungsgitters nach Standardwerten
|
|
|
|
|
|
|

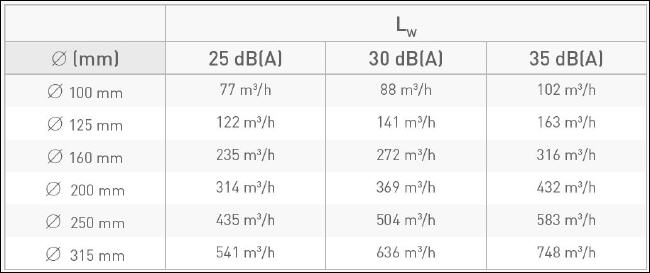

Schnellauswahltabelle
|
|
|
|
|
|
|

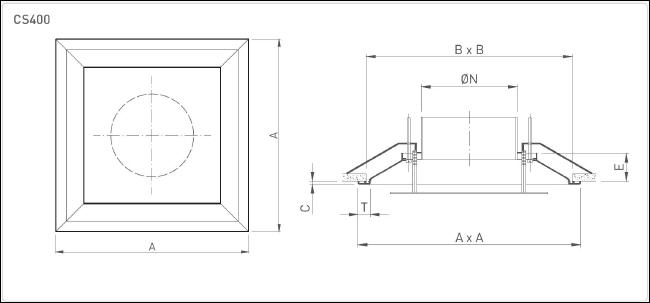

Zeichnung CS400
|
|
|
|
|
|
|

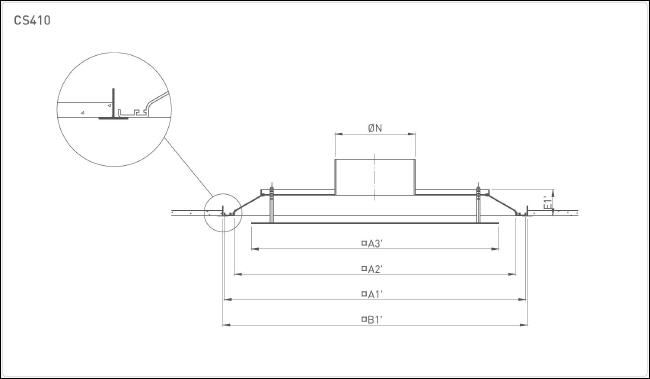

Montage CS410
|
|
|
|
|
|
|

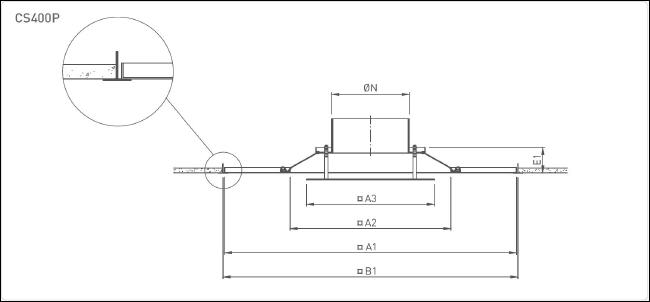

Montage CS400P
|
|
|
|

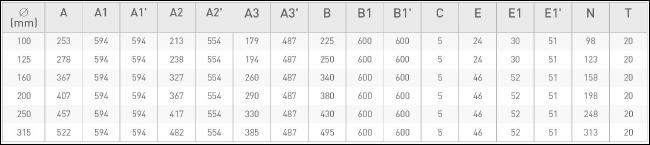

Einbaumaße
|
|
|
|
|
|
|

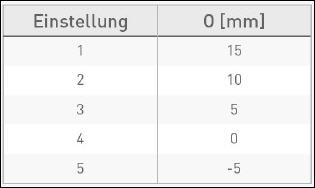

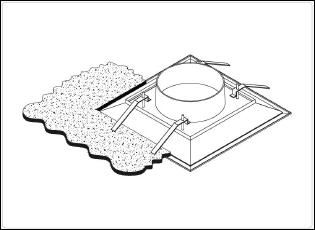

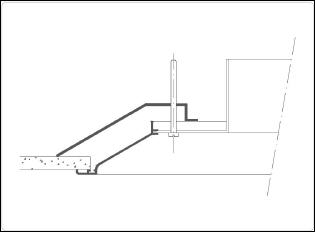

Montage CS400
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Zubehör
|
 |
 |
|

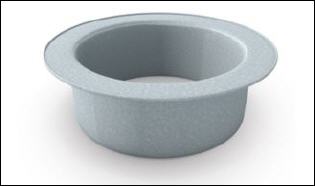

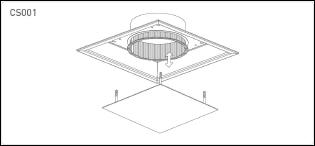

CS001: Teleskopischer Mengenregulierung (optional) |

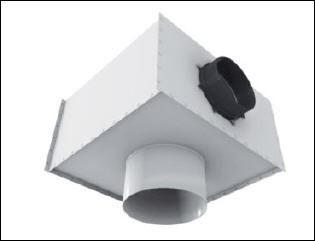

OP150: Anschlusskasten (optional) |
|
|
|
|
|
|
