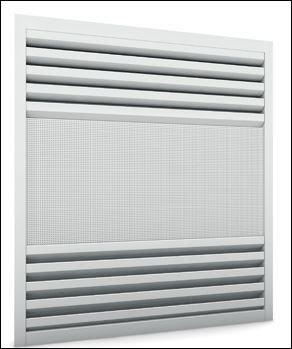

Doppelseitiger Schlitzdurchlass TE370

Der doppelseitiger Deckenschlitzauslass Typ TE370 ist geeignet für die Zuluft (Schlitzen) und Abluft (perforierte Frontplatte) von sowohl gekühlte als geheizte Luft in Büroräume und Sitzungssälen. Die Schlitze erzeugen eine ausschliesslich horizontale, zweiseitig ausblasende Luftströmung, kombiniert mit einer hohen Induktionswirkung. Hieraus resultiert eine rasche Durchmischung der eingelblasenen Zuluft mit der vorhandenen Raumluft. Die perforierte Frontplatte is geeignet für die Abluft, und ist Abnehmbar. Die Abmessung kann gegebenfalls angepasst werden an die vorhandene Deckenkonstruktion.

Download technisches Blatt Schlitzdurchlass TE370

Technische Daten

Eigenschaften:

• Zuluft: lieferbar mit beidseitig 1 bis max 4 Schlitze
• Abluft: perforiert Frontplatte, freier Querschnitt ca. 51%

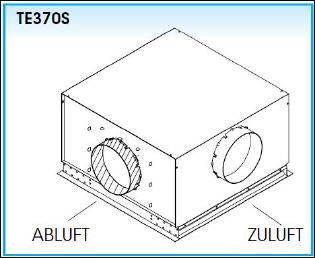

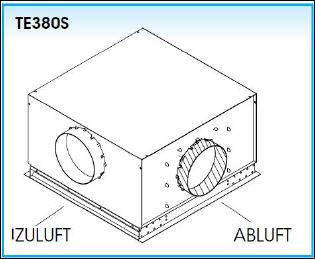

• der Auslass wird festgenietet am Anschlusskasten; der Kasten ist ausgestattet mit jeweils 1 Anschlussstutzen für Abluft und Zuluft, und kann isoliert werden.

Ausführungen:

• Deckenluftauslass aus Stahl und Aluminium gefertigt, weiß (RAL 9010) lackiert
• Anschlusskasten aus Stahlblech verzinkt, innen getrennt (Teil Zu-luft/Teil Abluft)
• extra: Drahlfilter

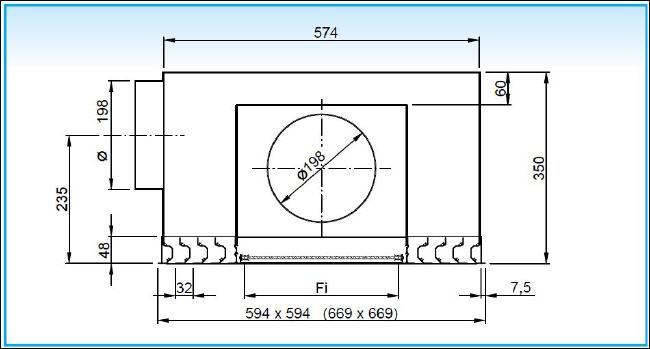

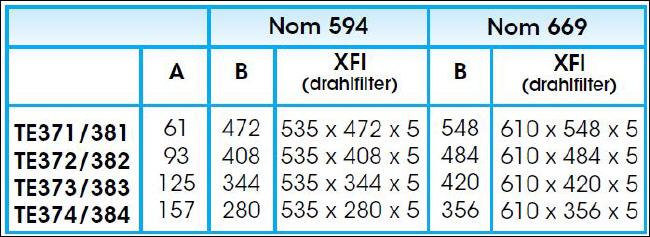

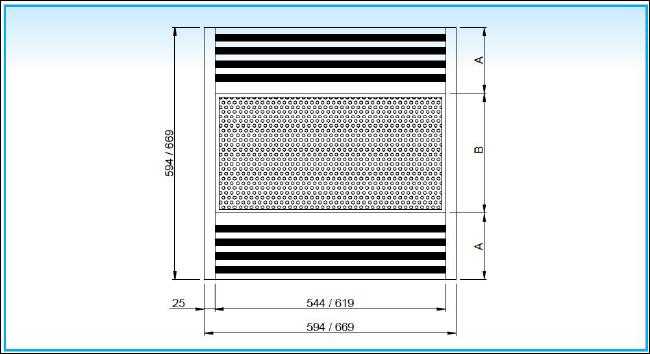

Bestimmung der Nenngrößen

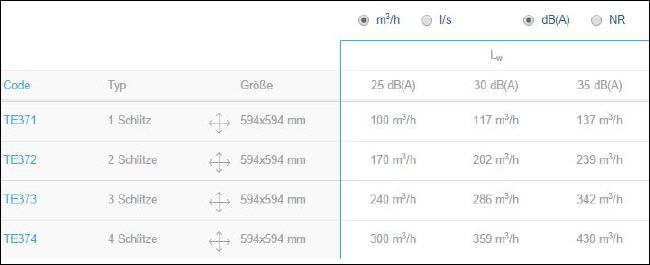

Auswahl Deckenluftdurchlass nach Standardwerten

Montage

• Der Auslass wird auf einer Rasterdecke aufgelegt.
• Der Anschlusskasten ist ausgestattet mit Aufhängeaugen (Löcher Ø 7 mm) an der Oberseite. Aufhängeösen sind auf Anfrage (Mehrpreis) erhältlich.

Ausschreibungstext

Doppelseitiger Deckenluftauslass aus Aluminium und Stahl gefertigt, geeignet für Zuluft und Abluft, mit für die Zuluft 2-seitig ausblasenden Schlitzauslässen, und für die Abluft eine zentrale demontierbare Lochblechplatte mit freiem Querschnitt von ca. 51%, mit allen sichtbaren Teilen RAL 9010 weiß lackiert. Der Anschlusskasten aus verzinktem Stahlblech gefertigt, enthält 1 Abluftstutzen und 1 Zuluftstutzen, Standard ohne Mengenregulierung im Zuluftstutzen. Der Kasten kann auf Anfrage ausgestattet werden mit innerer Isolierung.

Typ: TE374 S
Nenngröße ...... mm
