Zuluft Deckendurchlass perforierter Frontplatte

Deckenluftdurchlass mit perforierter Frontplatte

QUADRATISCHER DECKENLUFTDRUCHLASS MIT PERFORIERTER FRONTPLATTE FÜR ZULUFT DA360

Der quadratischer Deckenluftdurchlass Typ DA340S/DA360S ist geeignet für die Zuluft von gekühlte und geheizte Luft in Komforträume. Er wird in abgehängte Deckensysteme mit einem Rastermass von z.B. 600 x 600 mm oder 625 x 625 mm montiert. Die Sichtfläche ist standardmässig mit einer Rundlochung perforiert. Die verstellbare Luftlenkbleche ermöglichen einen
horizontalen Luftaustritt in 1 bis 4 Richtungen.



Besonderheiten

Quadratischer Deckenluftdurchlass mit Luftlenkblechen, wobei der perforierter Frontplatte durch einen Klipsverschluss (DA360) öffnet / schließt.
Die Luftlenkung wird standardmässig für 4-seitigen Luftaustritt eingestellt; die Lenkung kann nachträglich von Hand verstellbar.
Lieferbar mit Anschlusskasten, Anschlussstutzen seitlich angeordnet (S).

Zuluft
Download technisches Blatt Deckenluftdurchlass (Zuluft) DA340S und DA360S

Abluft
Download technisches Blatt Deckenluftdurchlass (Abluft) DA350T, DA350S,DA370T und DA370S


Luftaustritt 4 Möglichkeiten

Luftaustritt 4 Luftaustritt 3 Luftaustritt 2 Luftaustritt 2 Luftaustritt 1

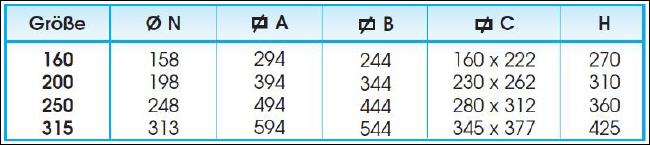

Bestimmung der Nenngröße

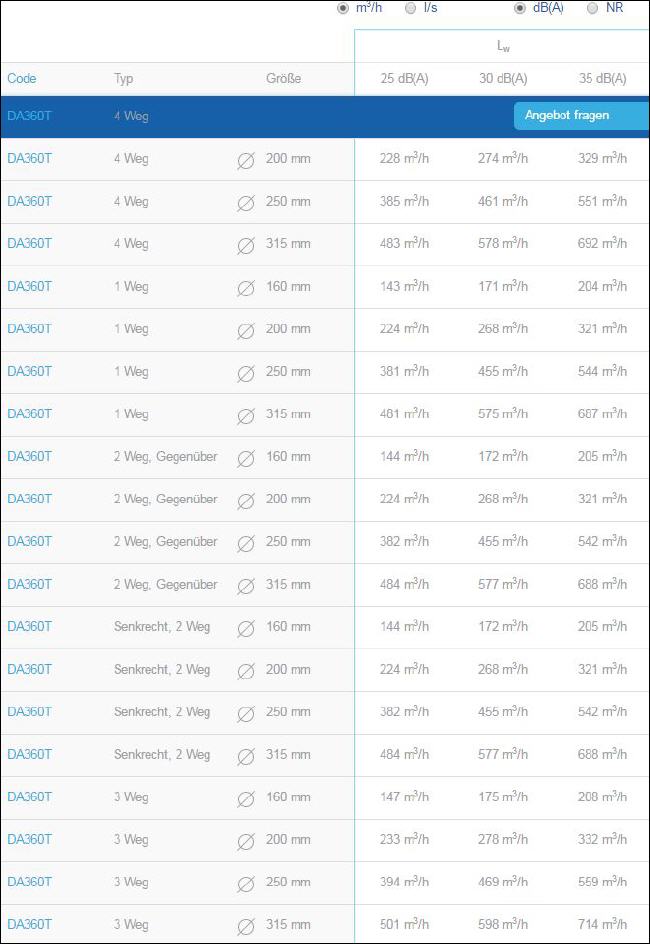

Auswahl Zuluft Deckendurchlass nach Standardwerten


Ausführungen

• Frontplatte und Außenrahmen: Stahl verzinkt, RAL 9010 weisß lackiert
• Luftlenkbleche: Stahlblech (Streckmetall), RAL 9005 schwarz lackiert
• Anschlusskasten aus verzinktem Stahlblech, mit oder ohne Isolierung


Zubehör

• DT003: Mengenregulierung mit radial angeordneten und gegenläufig drehenden Segmenten aus verzinktem Stahlblech gefertigt Der Deckendurchlass ist schwarz (RAL 9005) lackiert und frontseitig einstellbar (Frontplatte herunterklappen um DT003 einzustellen)
• lieferbar mit Filter (separat zu bestellen)



Lieferbare Ausführungen

• DA340: Deckenluftauslass mit “push-pull”-Verschluss, ohne Anschlusskasten
• DA360: Deckenluftauslass mit Klipsverschluss, ohne Anschlusskasten
• DA340S: DA340 mit Anschlusskasten vorgerichtet für Filtereinbau, mit seitlich angeordnetem Stutzen

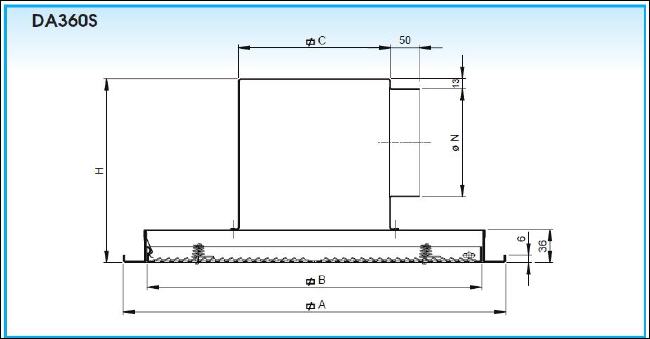

• DA360S: DA360 mit Anschlusskasten, mit seitlich angeordnetem Stutzen
• DA341S: DA340S mit Mengenregulierung im Stutzen, vorgerichtet für Filtereinbau
• DA361S: DA360S mit Mengenregulierung im Stutzen
• DA340P: DA340 mit kleine Abmessung, z.B. DA340 125 x 294 mm (Größe Frontplatte 294 x 294 mm), eingebaut in einer Deckenplatte mit Abmessung z.B. 594 x 594 mm oder 619 x 619 mm. Der richtige Bestellcode wird DA340P 125 X 594

• DA360P: DA360 mit kleine Abmessung, z.B. DA360 125 X 294 mm (Grösse Frontplatte 294 x 294 mm), eingebaut in einer Deckenplatte mit Abmessung z.B. 594 x 594 mm oder 619 x 619 mm. Der richtige Bestellcode wird DA360P 125 x 594

• DA340SG: DA340S mit Anschlusskasten isoliert, vorgerichtet für Filtereinbau
• DA360SG: DA360S mit Anschlusskasten isoliert
• DA341SG: DA340SG mit Mengenregulierung im Stutzen, vorgerichtet für Filtereinbau
• DA361SG: DA361S mit Anschlusskasten isoliert





Ausführung Typ DA350T • DA350S • DA370T • DA370S

Der quadratischer Deckenluftdurchlass Typ DA350/DA370 ist geeignet für die Abluft. Er wird in abgehängte Deckensysteme mit einem Rastermass von z.B. 600 x 600 mm oder 625 x 625 mm eingebaut. Die Sichtfläche ist standardmäßig mit einer Rundlochung perforiert.

Download technisches Blatt Deckenluftdurchlass DA340S und DA360S

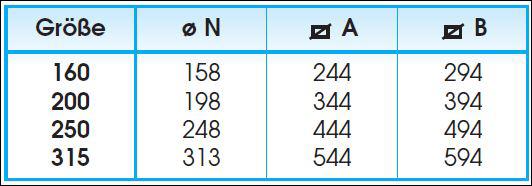

Bestimmung der Nenngrößen








Technische Daten

Eigenschaften:

• als Abluftauslass (DA350/DA370) ohne Luftlenkbleche
• die perforierte Frontplatte wird eingebaut in einem Rahmen, und kann man herunterklappen (öffnen/schliessen mittels Scharniere)
• für den Verschluss gibt es 2 Möglichkeiten: die perforierte Frontplatte öffnet/schliesst mit Klipsverschluss (DA370) oder “push-pull”-Verschluss (DA350)
• freier Querschnitt = 50 %
• lieferbar mit Anschlusskasten, Anschlussstutzen seitlich (S) oder oben (T) angeordnet

Ausführungen:
• Frontplatte und Aussenrahmen: Stahl verzinkt, RAL 9010 weiss lackiert
• Anschlusskasten aus verzinktem Stahlblech, mit oder ohne Isolierung

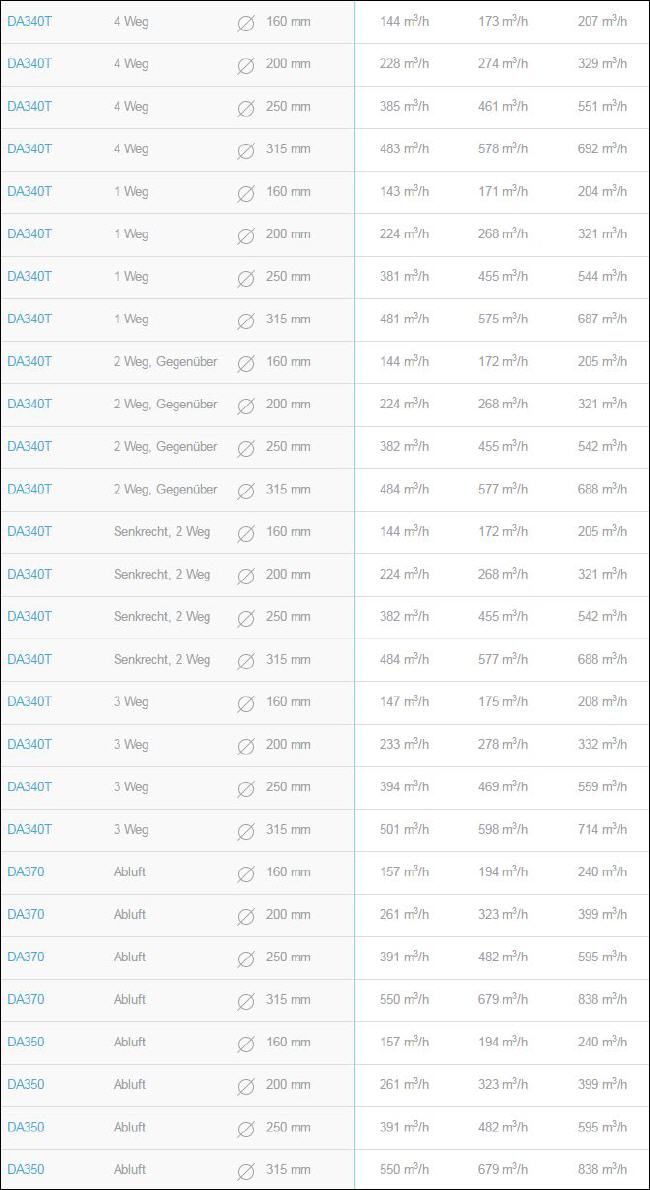

Auswahl Abluft Deckenlüfter nach Standardwerten




Zubehör

• DT003: Mengenregulierung mit radial angeordneten, gegenläufig drehenden Segmenten, aus verzinktem Stahlblech gefertigt, schwarz (RAL 9005) lackiert, frontseitig einstellbar (Frontplatte herunterklappen um DT003 einzustellen)

• DA350S/DA350T lieferbar mit Filter (separat zu bestellen)

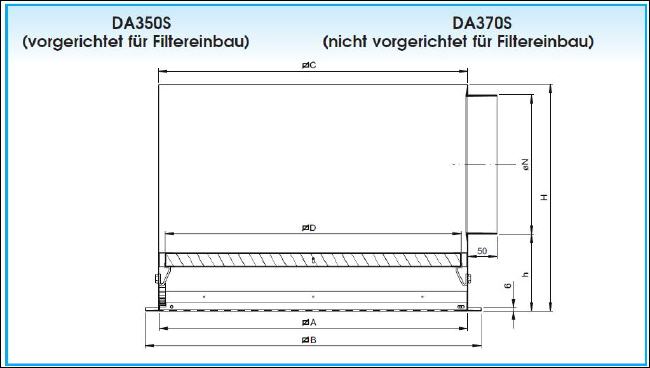

N = Abmessung Anschlusskanal
H = Distanz nötig im Anschlusskanal
Alle Abmessungen in mm


Montage

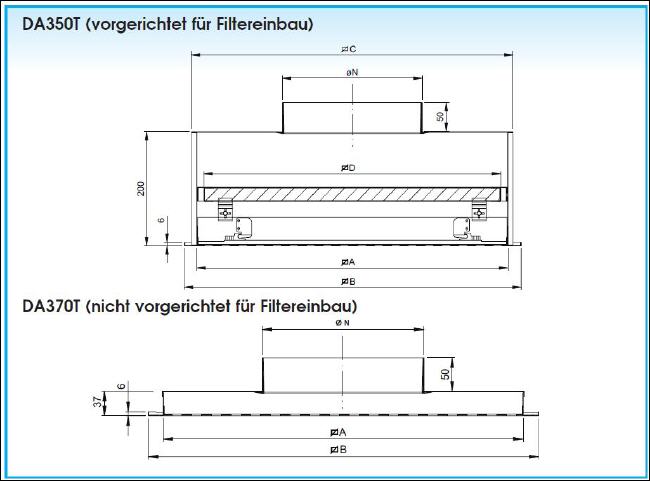

DA350T/DA370T: Einbau in abgehängte Deckensysteme, z.B. mit einem Rastermass von 600 x 600 mm oder 625 x 625 mm.


Lieferbare Ausführungen

• DA350: Deckenluftauslass mit “push-pull”-Verschluss, ohne Anschlusskasten
• DA370: Deckenluftauslass mit Klipsverschluss, ohne Anschlusskasten
• DA350S: DA350 mit Anschlusskasten vorgerichtet für Filtereinbau, mit seitlich angeordnetem Stutzen
• DA370S: DA370 mit Anschlusskasten, mit seitlich angeordnetem Stutzen
• DA351S: DA350S mit Mengenregulierung im Stutzen, vorgerichtet für Filter-einbau
• DA371S: DA370S mit Mengenregulierung im Stutzen
• DA350SG: DA350S mit Anschlusskasten isoliert, vorgerichtet für Filtereinbau
• DA370SG: DA370S mit Anschlusskasten isoliert
• DA351SG: DA350SG mit Mengenregulierung im Stutzen, vorgerichtet für Filtereinbau
• DA371SG: DA371S mit Anschlusskasten isoliert
• DA350T: DA350 mit Anschlusskasten vorgerichtet für Filtereinbau, mit oben angeordnetem Stutzen
• DA370T: DA370 mit Anschlusskasten, mit oben angeordnetem Stutzen
• DA350P: DA350 mit kleine Abmessung, z.B. DA350 125 x 294 mm (Grösse Frontplatte 294 x 294 mm), eingebaut in einer Deckenplatte mit Abmessung z.B. 594 x 594 mm oder 619 x 619 mm. Der richtige Bestellkode wird DA350P 125 x 594

• DA370P: DA370 mit kleine Abmessung, z.B. DA370 125 x 294 mm (Grösse Frontplatte 294 x 294 mm), eingebaut in einer Deckenplatte mit Abmessung z.B. 594 x 594 mm oder 619 x 619 mm. Der richtige Bestellkode wird DA370P 125 x 594
