Rundrohrgitter mit Strahllenkung
RUNDROHRGITTER MIT STRAHLLENKUNG VERTIKAL/HORIZONTAL AS/GS 100/110/120/130 • Stahl / Aluminium / galvanisierter Stahl

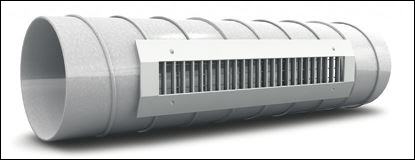

Das Gitter Typ AS (Aluminium)/GS (Stahl) kann direkt in runde Kanalleitungen montiert werden, und ist für die Zuluft und Abluft von gekühlter und geheizter Luft geeignet. Für eine optimale Luftverteilung können die Lamellen von Hand eingestellt werden. Montage mit sichtbarer Schraubbefestigung.
Download technisches Blatt Rundrohrgitter
Technische Daten Rundrohrgitter
Eigenschaften:
• freier Querschnitt ca. 70 % (abhängig der Lamelleneinstellung)
• AS/GS 120: mit vertikalen verstellbaren Lamellen (einreihig), geeignet für Abluft
• AS/GS 130: mit vertikalen und horizontalen verstellbaren Lamellen (zweireihig), geeignet für Zuluft
• lieferbar in den Abmessungen: nom. Lange: 225, 325, 425, 525, 625, 825, 1025 und 1225 mm, nom. Höhe: 75, 125, 225 und 325 mm
• Montage mit sichtbarer Schraubbefestigung (Löcher im Aussenflansch vorgebohrt)
• erhältlich mit Mengeneinstellung als gerader Schlitzschieber GT006 für Abluft
• erhältlich mit Mengeneinstellung als schräger Schlitzschieber GT005 für Zuluft
• erhältlich mit Mengeneinstellung GT007
Ausführungen:
• GS...G: verzinkt
• AS: hergestellt aus Aluminiumblech, standard RAL 9010 weiss lackiert oder auf Anfrage “Alu-gebürstet”*
• GS: hergestellt aus Stahlblech, Standard RAL 9010 weiss lackiert*
* AS/GS: zum gleichem Preis erhältlich in Ral 7001 silbergrau lackiert. Sowohl Ausführung AS als GS wird phosphatiert.
Auswahl derKanalgitters nach Standardwerten

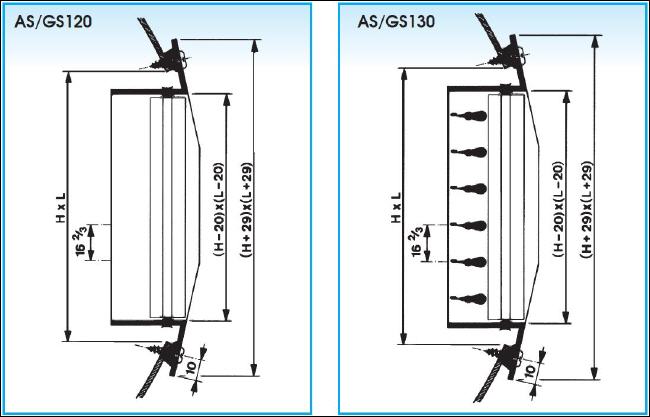

Bestimmung der Nenngrößen
L = nominale Länge, H = nominale Höhe, Alle Abmessungen in mm

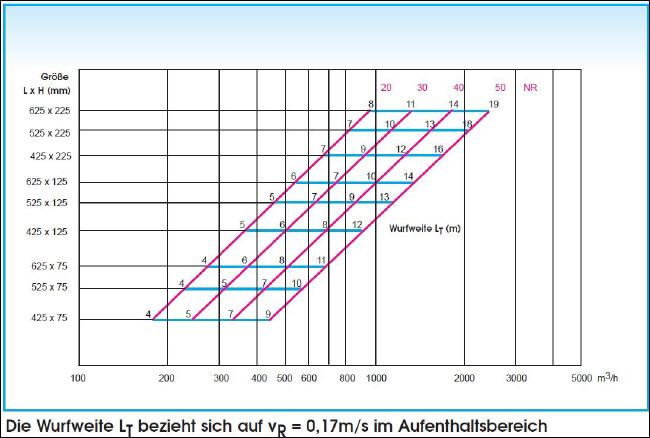

Schnellauswahldiagramm
Zubehör
• GT005:
Mengeneinstellung für Zuluft als schräger Schlitzschieber, aus verzinktem Stahlblech RAL 9005 schwarz lackiert.
• GT006:
Mengeneinstellung für Abluft als gerader Schlitzschieber, aus verzinktem Stahlblech RAL 9005 schwarz lackiert.
• GT007:
Mengeneinstellung mit gegenläufigen senkrechten Lamellen aus Stahlblech, standard schwarz lackiert (RAL 9005).
Montage
Nur mit sichtbarer Schraubbefestigung erhältlich!

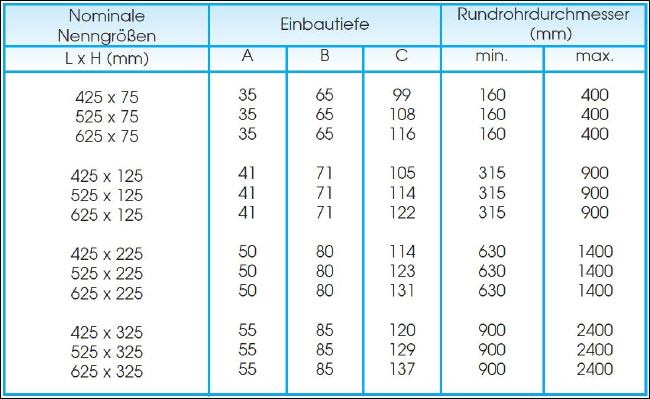

Einbauabmessungen
Ausschreibungstext
Rundrohrgitter für Zuluft aus Stahl gefertigt, Standard RAL 9010 weiss lackiert, mit vertikalen und horizontalen von Hand einstellbaren Lamellen, geeignet für die Montage in runde Kanalleitungen, ausgestattet mit einem schrägem Schlitzschieber als Mengeneinstellung.
Typ: GS130 + GT005
Nenngrösse (L x H) … x … mm
