Perforierter Deckenluftdurchlass mit Dralleffekt
Perforierter Deckenluftdurchlass mit Drallefekt

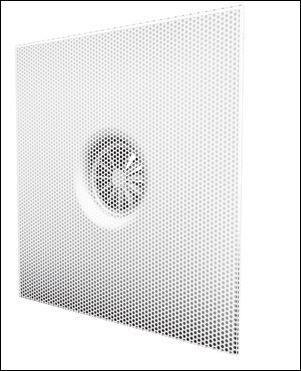

Der quadratischer perforierter Deckenluftdurchlass mit Dralleffekt Typ WS360 gefertigt aus Stahl ist geeignet für die Zuluft von gekühlter und geheizter Luft in Komforträume, und besonders in Räume wo eine hohe Induktion gefordert wird. Der Auslass ist konzipiert für Raumhöhen von 2,4 m bis 4 m und einsetzbar in VVS-Anlagen. Der Einbau erfolgt in abgehängte Deckensysteme.
Download technisches Blatt perforierter Deckenauslass mit Dralleffekt
Eigenschaften Deckenluftdurchlass WR360
Eigenschaften:
• Drallauslass mit einer Perfoplatte, Luftaustritt horizontal
• Draller lieferbar in Nenngrößen 125, 160, 200, 250, 315 und 400 mm, Standard eingebaut in einer Platte mit Aussenabmessung 594 x 594 mm (Größe 619 x 619 mm auch möglich)
• für Raumhöhen von 2,4 m bis 4 m
• direkter Anschluss auf Rundkanal oder Montage auf Anschlusskasten möglich.
Ausführungen:
• Perfoplatte hergestellt aus Stahl, Standard weiß RAL 9010 lackiert
• Platte mit Draller und Diffusorring aus Stahl hergestellt, standard schwarz RAL 9005 lackiert
• Kasten aus Stahlblech verzinkt, mit oder ohne Isolierung

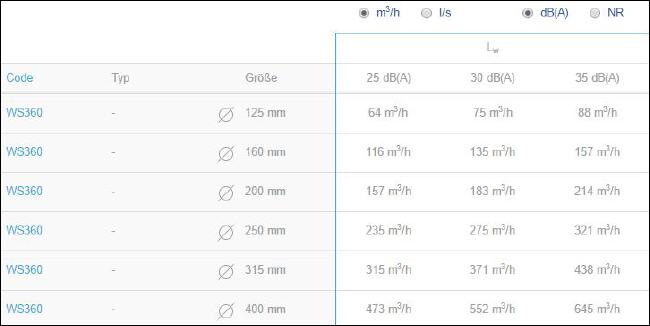

Schellauswahl

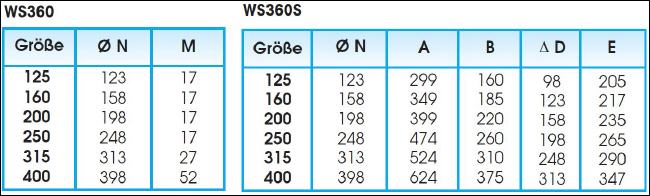

Bestimmung der Nenngrößen
Lieferbare Ausführungen

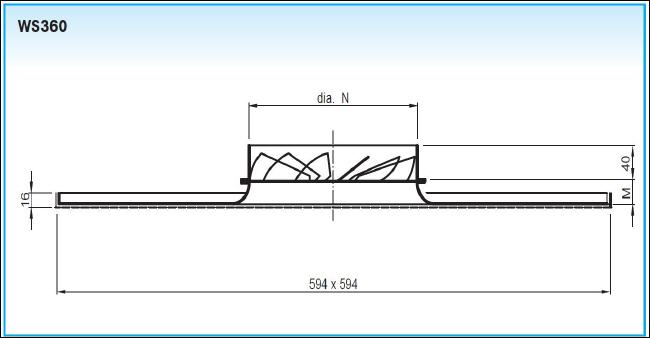

• WS360: Drallauslass mit Perfofrontplatte

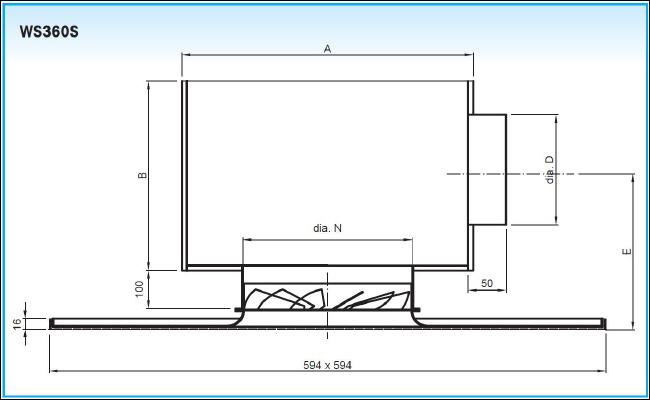

• WS360S: WS360 mit Anschlusskasten, mit Anschlussstutzen seitlich angeordnet.
• WS360SG: WS360S mit isoliertem Kasten
• WS361S: WS360S mit Mengeneinstellung im seitlichem Anschlussstutzen
• WS361SG: WS361S mit isoliertem Kasten
Bitte beachten:
WS360 400 619:
Draller Nenngröße 400 mm, mit Perfofrontplatte Aussenabmessung 619 x 619 mm für Rasterdecke 625 x 625 mm, RAL 9010 weiß lackiert, ohne Kasten.
Andere Drallergrössen (z B. 250, 315, …) mit Aussenmaß Perfofrontplatte 619 x 619 mm möglich.
Zubehör
DT003:
Mengenregulierung mit radial angeordneten, gegenläufig drehenden Segmenten, aus verzinktem Stahlblech gefertigt, schwarz (RAL 9005) lackiert, frontseitig einstellbar.
Ausschreibungstext
Beispiel:
Quadratischer perforierter Deckenluftdurchlass mit Dralleffekt, aus Stahl gefertigt, mit feststehenden, radial angeordneten Luftlenklamellen, Perfofrontplatte RAL 9010 weiß lackiert, Platte mit
Draller und Diffusorring RAL 9005 schwarz lackiert. Der Auslass, geeignet für ein abgehängtes Deckensystem mit Größe 594 x 594 mm, wird direkt auf dem rundem Lüftungskanal angeschlossen.
Typ: WS360
Nenngröße (L x H) … x … mm
