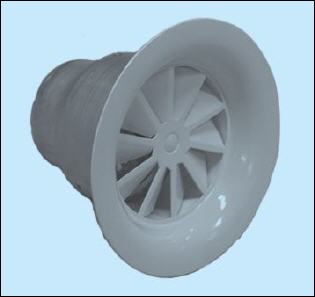

RUNDER DRALLDURCHLASS MIT FESTSTEHENDEN LAMELLEN MIT ÜBERGANGSSTÜCK WR230 • WP270T
Der runder Dralldurchlass Typ WR230, gefertigt aus Stahl, ist geeignet für die Zuluft von sowohl gekühlter als geheizter Luft in Büroräume, Sitzungssäle, Läden, Schulen, usw. Der Auslass mit feststehenden, radial angeordneten Luftlenklamellen erzeugt eine drallförmige horizontale Luftverteilung, kombiniert mit einer hohen Induktionswirkung; hieraus resultiert eine rasche Durchmischung der eingeblasenen Zuluft mit der vorhandenen Raumluft. Der Dralldurchlass ist konzipiert für Raumhöhen von 2,4 m bis 4 m, besonders konstruiert für die Zuluft von Frischluft in Kühldecken, und ist geeignet für VVS-Anlagen von 100% bis 25 %. Eine gleichmäßige Luftverteilung kann durch einen Anschlusskasten mit integrierter Gleichrichterperfoplatte gewährleistet werden
Download technisches Blatt Dralldurchlass WR230
 |
 |
Runder Dralldurchlass mit feststehenden Lamellen mit Übergangsstück WR230 | rotec Klimatechnik Berlin
Technische Daten
Eigenschaften:
• Lieferbar in Nenngrößen 100, 125, und 160 mm (siehe Zeichnungen)
• Übergangsstück lieferbar in 3 Größen: 80, 100 und 125 mm
• Für Raumhöhen von 2,4 m bis 4 m
• WR230+WP270T: Dralldurchlass montiert mit zentraler Schraube am Reduktionübergangsstück (Drallauslass demontierbar)
• Geeignet für Deckenstärken von 1 bis 20 mm
• Übergangsstück WP270T ist ausgestattet mit einer Gleichrichter-Perfoplatte
Ausführungen:
• WR230: hergestellt aus Stahl, Standard weiß RAL 9010 lackiert
• WP270T: Reduktionübergangsstück aus verzinktem Stahlblech, nicht lackiert
Bestimmung der Nenngrößen Dralldurchlass

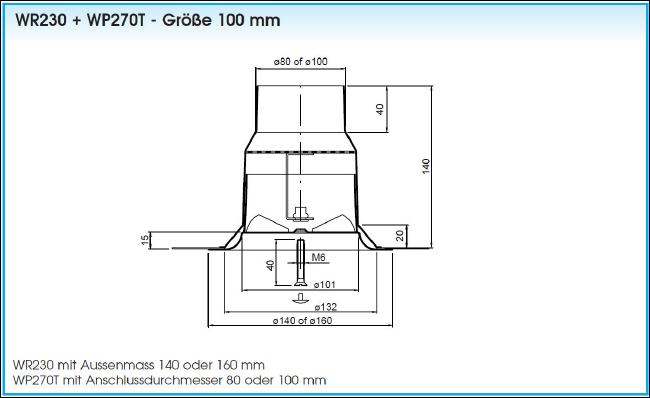

Dralldurchlass WR230 + WP270T, Größe 100 mm

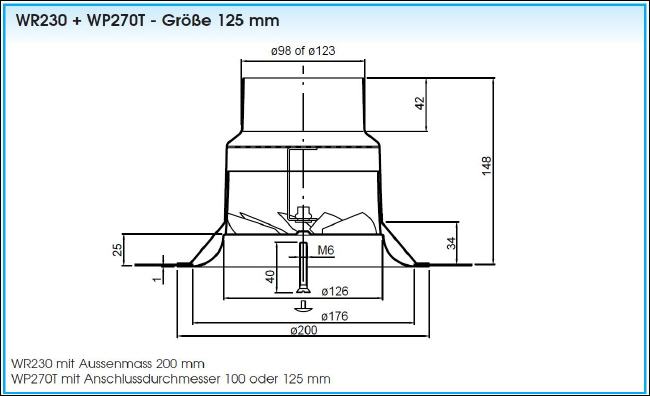

Dralldurchlass WR230 + WP270T, Größe 120 mm

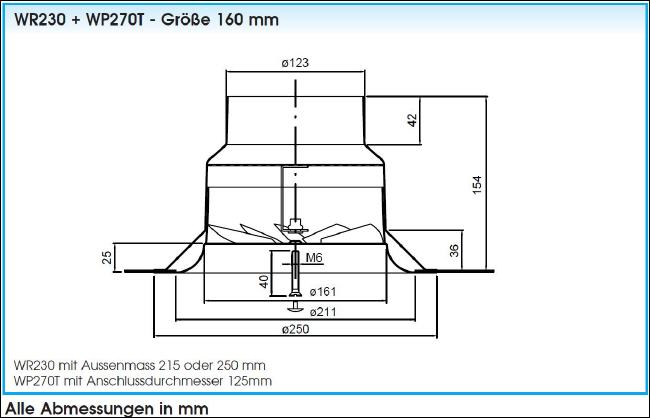

Dralldurchlass WR230 + WP270T, Größe 160 mm

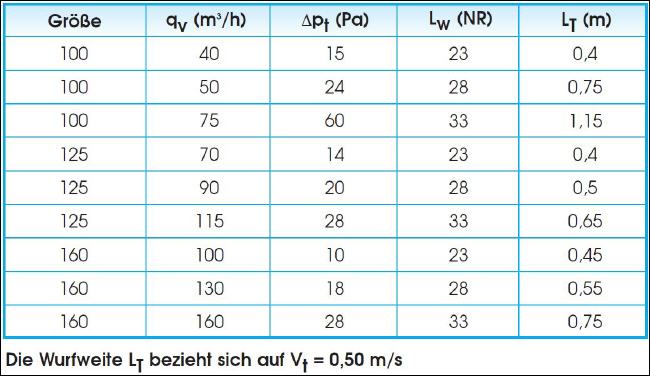

Auswahltabelle - Zuluft
Die Wurfweite LT bezieht sich auf Vt = 0,50 m/s
Lieferbare Ausführungen
WR230: runder Dralldurchlass mit feststehenden Lamellen, mit zentraler Schraubbefestigung und Kunststoff Abdeckkappe
WP270T: Reduktion-Übergangsstück
Ausschreibungtext
Beispiel:
Runder Dralldurchlass für kleine Luftmengen mit Diffusorring aus Stahl gefertigt, mit feststehenden, radial angeordneten Luftlenklamellen, RAL 9010 weiß lackiert, geeignet für eine horizontale Luftverteilung, ausgestattet mit einem Übergangsstück mit integrierter Gleichrichterperfoplatte. Der Dralldurchlass wird an einem Reduktion-Übergangsstück mit einer zentraler Schraube befestigt, und ist jederzeit demontierbar.
Typ: WR230 + WP270T
Nenngröße (L x H) … x … mm
