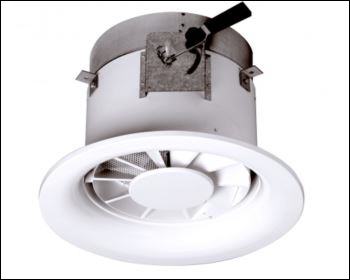

Der runde und verstellbarer Dralldurchlass Typ WR300, gefertigt aus Stahl, ist geeignet für die Zuluft von sowohl gekühlte, isotherme als geheizte Luft in Büroräume, Sitzungssäle, Läden, Schulen, usw. Der Durchlass wird direkt in die Decke eingebaut oder sichtbar am Luftkanal. Der Dralldurchlass ist konzipiert für Raumhöhen ab 4 m.
Der WR300 ermöglicht einen horizontalen oder vertikalen Luftaustritt mittels eine mit Hand (Handhebel) oder Motor (Belimo) verstellbaren Innenring. Es gibt 2 Möglichkeiten:- Innenring nach unten (= runde Prallplatte nach unten), seitlich den Drallschaufeln wird alles abgschlossen = horizontaler Luftaustritt (Kühlung) - Innenring nach oben (runde Prallplatte nach oben), seitlich den Drallschaufeln bleibt alles offen = vertikaler Luftaustritt (Heizung). Der WR300 ist geeignet für eine Temperaturdifferenz im Raum von -10K bis +15K.
Durch die Änderung des Luftaustritts von vertikal nach horizontal, wird jederzeit eine gleichmässige Luftverteilung realisiert bei sowohl Kühlung als Heizung. Hierdurch entsteht im Aufenthaltsbereich eine diffuse Luftströmung mit geringer Geschwindigkeit.
Der Druckverlust (Pa) bleibt gleich, auch wenn der Luftaustritt von horizontal nach vertikal abgeändert wird.
Download technisches Blatt runder, verstellbarer Dralldurchlass
Verstellbarer Dralldurchlass WR300
Technische Daten
Eigenschaften:
• lieferbar in Nenngrößen 250, 315, 400 und 500 mm
• Anschluss rund
• für Raumhöhen von 4 bis 12 m
• die Verstellung der Innenring (horizontaler/vertikaler Luftaustritt) ist möglich:
mit Handbetätigung (Handhebel)mit Motorbetätigung (BELIMO LM24A-SR)
• die Betätigung wird montiert an der Aussenseite des Drallauslasses, wodurch einen Austausch der Betätigung (Handhebel/Motor) ohne Demontage des Durchlasses ermöglicht wird.
Ausführungen:
• WR300: hergestellt aus Stahl, standard weiss RAL 9010 lackiert
• Anschlussstutzen aus Stahlblech verzinkt
Bestimmung der Nenngrößen Drallauslass WR300
Drallauslass WR300 Der WR300 ermöglicht einen horizontalen oder vertikalen Luftaustritt mittels eine mit Hand (Handhebel) oder Motor (Belimo) verstellbaren Innenring.

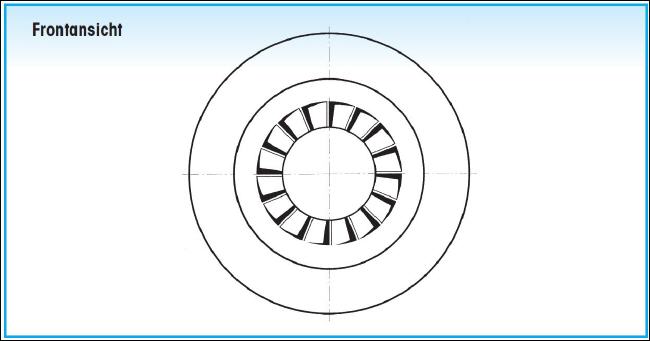

Frandansicht WR300
Verfügbare Abmessungen

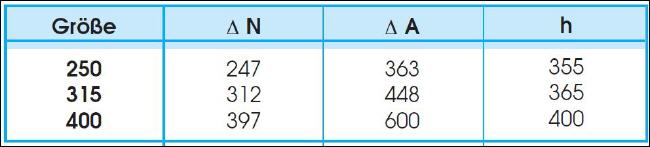

Alle Abmessungen in mm
Lieferbare Ausführungen
• WR300: ohne Betätigung, mit Montageplatte vorgerichtet für Handhebel oder Motoranbau

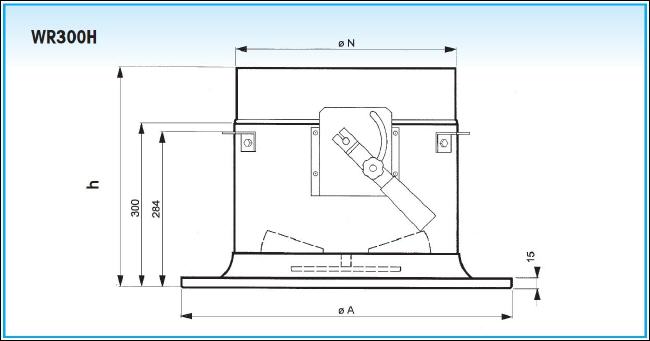

• WR300H: WR300 mit Handhebel

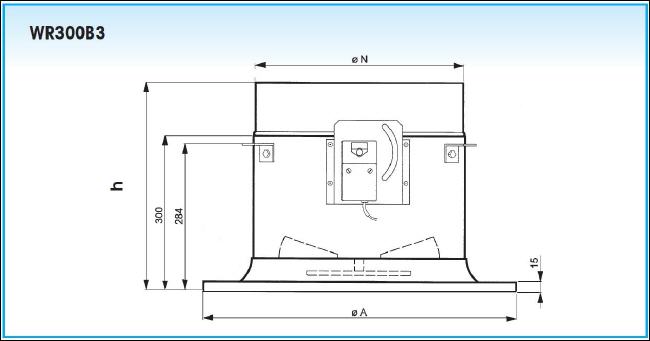

• WR300B3: WR300 mit Belimo Motorbetätigung LM24A-SR
Montage
Der Dralldurchlass WR300 wird mit 3 Aufhängelaschen (90° geneigt) befestigt.
Ausschreibungstext Drallauslas WR300
Beispiel:
Der runder verstellbarer Dralldurchlass Typ WR300, gefertigt aus Stahl, lackiert in RAL 9010 weiß, ist geeignet für die Zuluft von sowohl gekühlter, isothermer als auch geheizter Luft. Der Durchlass wird direkt in die Decke eingebaut oder sichtbar am Luftkanal. Der verstellbarer Innenring, Betätigung mit Belimomotor Typ LM24A-SR, ermöglicht einen horizontalen oder vertikalen Luftaustritt.
Typ: WR300B3
Nenngröße (L x H) … x… mm
