Lüftungsventil VT061
Rundes Lüftungsprofil VT061
Die runden Lüftungsventile Typ VA/VT061 (Abluft) und Typ VT (Zuluft) aus Stahl weiß RAL 9010 lackiert, bestehen aus dem Ventilring und dem Ventilteller. Die Ventile sind besonders geeignet für Deckenmontage in Büroräumen, Wohnhäusern, Krankenhäusern, Hotels, usw. und können rasch und einfach installiert werden. Die Luftmengenregulierung erfolgt durch Verdrehen des Ventiltellers. Die Einstellung wird durch eine Gegenmutter gesichert.
Download technisches Blatt Lüftungsventil VT061
 |
 |
Technische Daten
Eigenschaften:
• feststehender Durchlassring
• verstellbarer Ventilteller für Ventilöffnung und Sperrung zur Regulierung der Luftmenge
• zwischen Einbaurahmen und Ventil gibt es eine schaumartige Dichtung die das Ventil abdichtet und hält

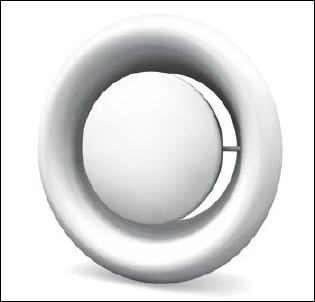

• VT = Tellerventil für Zuluft

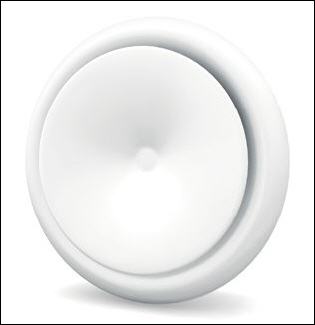

• VA = Tellerventil für Abluft
Ausführungen:
VA/VT: aus Stahlblech hergestellt, standard lackiert in RAL 9010 weiss (andere Farben nicht möglich).

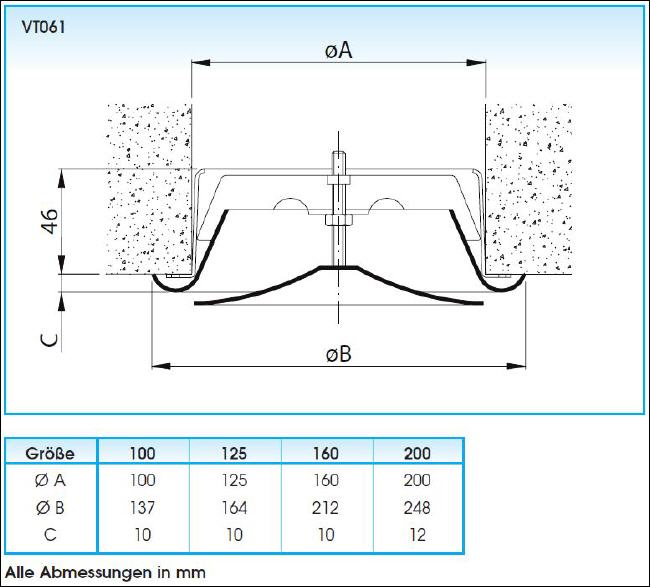

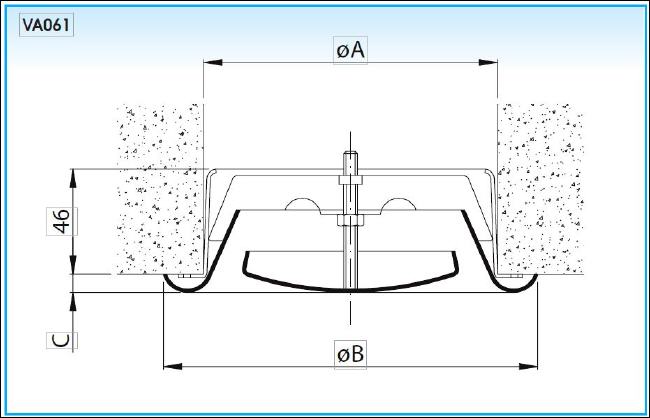

Bestimmung der Nenngrößen der Lüftungsventile

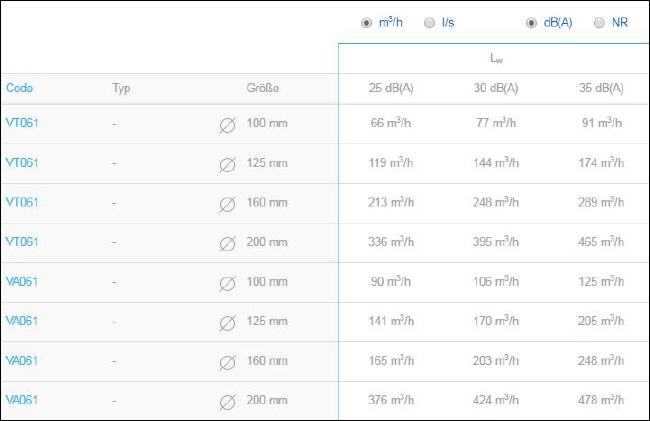

Auswahl der Lüftungsventils nach Standardwerten
Lieferbare Ausführungen
• VA061:
Tellerventil für Abluft, mit Einbaurahmen
• VT061:
Tellerventil für Zuluft, mit Einbaurahmen
Montage
• VA/VT: der Einbaurahmen ist für alle Einbauarten (Wand, Decke oder Kanal) geeignet, und wird zuerst mit Schrauben befestigt. Nachträglich wird das Ventil in den Einbaurahmen gelegt und gedreht.
• Die Luftmenge wird durch Drehen des Ventils eingestellt; die Einstellung des Ventiltellers wird durch eine Gegenmutter gesichert.
Ausschreibungtext
Beispiel:
Lüftungsventil in runder Ausführung, einsetzbar für Abluft, bestehend aus dem Ventilring mit Dichtung, dem Ventilteller mit Gewindespindel und Tragmutter sowie dem Einbaurahmen.
Ventilteller aus Stahlblech hergestellt, lackiert in RAL 9010 weiss.
Typ: VA061
Nenngrösse … mm
