DECKENSCHLITZAUSLASS MIT STRAHLLENKUNG UND TÜRAUSFÜHRUNG SE900
Deckenschlitzauslass Typ SE900 ist geeignet fur die Zuluft und Abluft von sowohl gekühlter als auch geheizter Luft in Büroräumen, Sitzungssälen, Läden, usw. Der Schlitzauslass wird direkt in die Decke oder Wand montiert und ist verfügbar über 3 bis max. 8 Schlitzen. Jeder Schlitz ist mit 2 formschönen erodynamischen Aluminium Luftleitlamellen ausgestattet wodurch keine interne Turbulenz entsteht. Auf dieser Weise bekommt man einen idealen Ausblass. Der Luftstrahl kann von horizontal bis vertikal eingestellt werden (Einstellmöglickeit über 180°). Jede Länge ist möglich, so dass der Schlitzauslass sehr geeignet ist für jedes Deckensystem.
Download technisches Blatt Deckenschlitzauslass SE900
 |
Technische Daten SE900
Eigenschaften:
• SE900: lieferbar von 3 bis max. 8 Schlitzen
• Einteilig lieferbar in Abstufungen von 1 mm in der Länge. min. L = 300 mm, max. L = 2000 mm
• Mit Rahmenprofil 25 mm
• Abluft: ohne Luftleitlamellen
• Zuluft: mit verstellbaren Luftleitlamellen. Luftlenkung von horizontal bis vertikal.

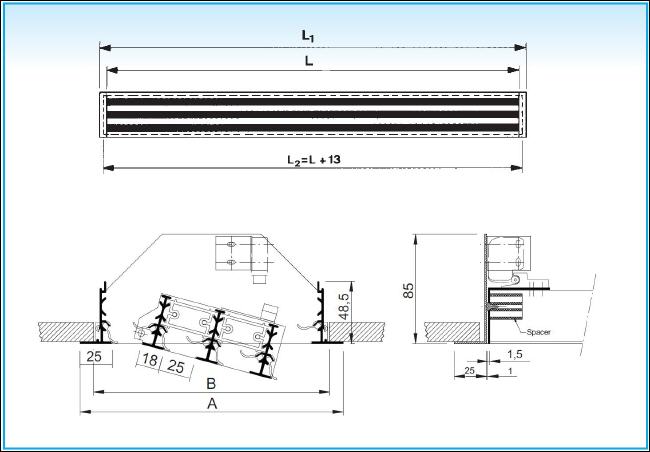

Bestimmung der Nenngrößen

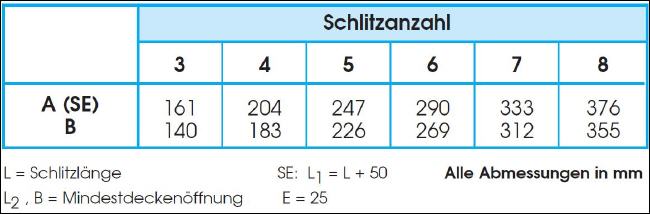

Schlitzanzahl

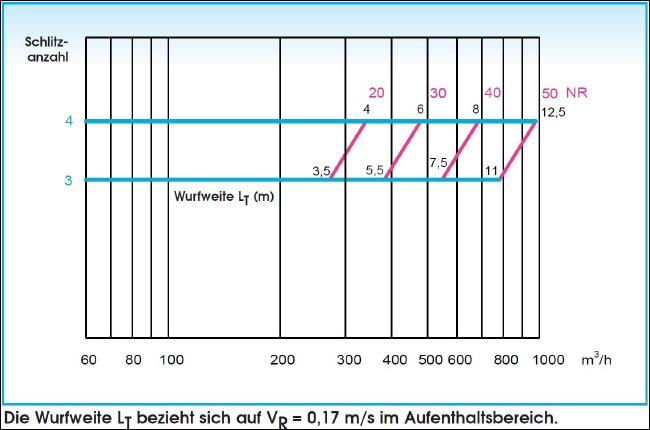

Schnellauswahldiagramm
Einstellmöglichkeiten:
Verfügbar mit Anschlusskasten; bis einer Länge von 1600 mm geliefert mit einem runden Anschlussstutzen, für Abmessungen > 1600 mm 2 runden Anschlussstutzen.
Ausführungen:
• SE900: Aus stranggepressten Aluminium naturfarbig eloxiert. Luftlenklamellen aus Aluminium wahlweise schwarz (RAL 9005) oder weiß (RAL 9010) lackiert
• Anschlusskasten aus Stahlblech verzinkt, mit oder ohne Isolierung
Montage
• Ausführung mit Montagebügel:
Der Schlitzauslass ist immer abnehmbar, und kann auch nachträglich montiert werden am Kasten.
• Ausführung ohne Montagebügel:
Der Schlitzauslass wird auf Anfrage vormontiert, festgenietet am Kasten.
• Der Anschlusskasten ist ausgestattet mit Aufhängeösen (Laschen) (Löcher Ø 7 mm) an der Oberseite.
Ausschreibungstext
Beispiel:
Aluminium Schlitzauslass mit 3 Schlitzen und einstellbaren Luftenklamellen. Der Anschlusskasten kann separat vom Auslass oder bereits vormontiert geliefert werden, mit isoliertem Anschlusskasten, mit rundem Anschluss. Auslass naturfarbig eloxiert, mit schwarzen oder weißen Luftlenklamellen.
Type: SE913 + SP923 G
L = … mm
