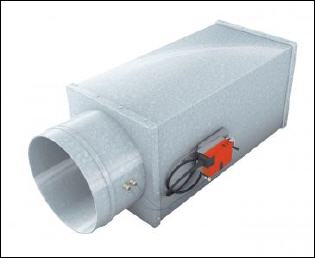

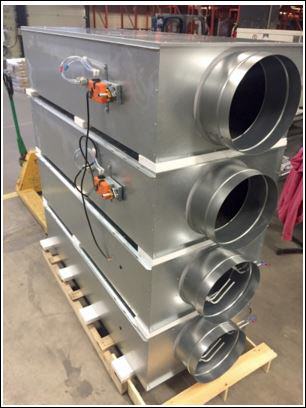

Volumenstromregler Typ BA/BT
VOLUMENSTROMREGLER VAV BA und BT
Die Volumenstromregler Typ BA/BT werden zur druckunabhängigen Regelung von Volumenströmen in komplexen Rohrleitungssystemen, Lüftungs- und Klimaanlagen eingesetzt.
Die Regler haben die Aufgabe einen vorgegebenen Sollwert des Luftvolumenstroms für die Zu- oder Abluft eines Raumes konstant zu halten.
(CAV), oder in Abhängigkeit einer Führungsgrösse, z.B. Raumtemperaturregler variabel auszuregeln (VAV).
Die Druckunabhängige Volumenstromregelung findet statt mittels eine modulierend arbeitende Regelklappe, gesteuert durch einen Differenzdrucktransmitter der auf einen Stellmotor wirkt. Der Volumenstromregler und Regelklappe werden gefertigt aus verzinktem
Stahl, luftdicht nach DIN V 24194 Teil 2 Klasse III.
Download technisches Blatt Volumenstromregler BA - BT
 |
 |

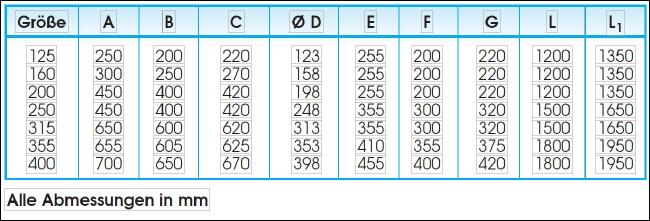

Technische Daten
Eigenschaften:
• lieferbar in 7 Grössen
• geeignet für Luftmengen von 75 bis 6000 m3/h
• der VAV-kasten wird luftdicht gefertigt laut:
- DIN V 24194 Teil 2 Klasse III
- EN NBN 1751 Klasse A & B
- EN13779 und NBN 12237 Klasse A & B
- Ausschreibungstext 105 von 1990 Klasse A & B
• die Stellklappe vom Kasten wird luftdicht gefertigt laut: - EN NBN 1751 Klasse 1,2 und 3
• Standard ausgeführt mit integriertem Schalldämpfer; auf Anfrage ist ein zusätzlicher Schalldämpfer (UFB) zur Reduzierung des Abstrahlgeräusches gegen Mehrpreis erhältlich
• auf Anfrage kann einen Wärmetäuscher (Wasser/elektrisch) gegen Mehrpreis angebaut werden

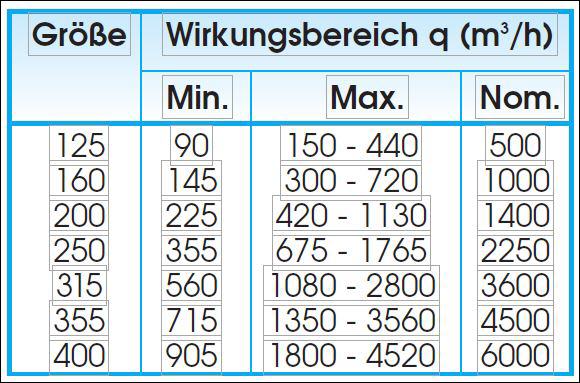

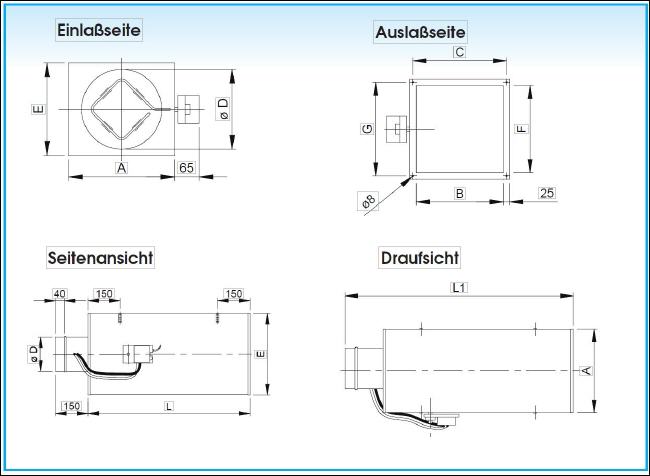

Bestimmung der Nenngrößen
Regelung
• damit eine Druckunabhängige variabele oder konstante Luftmengenregelung stattfinden kann, ist jeder Kasten ausgestattet mit einem elektronischen Regler und Stellantrieb mit Differenzdruckmessung
• Stellantrieb und Regler sind außen an dem Gerät angebracht und leicht zugänglich
• Motor: Belimo Compact LMV-D2 MP - Speisespannung: AC 24 V 50/60 Hz; DC 24 V
- Führungsgrösse w/Y: DC 2-10 V
- Einstellbereich: Vmin und Vmax angeben bei Bestellung (kundenseitige Verstellung von Volumenströme möglich)
- Bei konstante Volumenstromregelung die Luftmenge angeben
- Schaltplan auf Anfrage erhältlich
Ausführungen
• Gehäuse und Klappenblatt aus verzinktem Stahlblech
• Innen isoliert mit abriebfester, schalldämmender Mineralwolle
• Differenzdrucksensor aus Aluminium; der Drucksensor wird mittels Plastik Druckschläuche verbunden mit dem VVS-Regler
Zubehör
Heizregister:
• gegen Mehrpreis erhältlich
• Rahmen hergestellt aus Stahlblech verzinkt, Rohre aus Kupfer, Sammler aus Stahl und Lamellen aus Aluminium
• Lamellenabstand 3,2 mm
• mit 2 oder 3 Rohrreihen, geeignet für eine Wassertemperatur bis 115°C mit einem Betriebsdrück von 16 Bar (getestet mit einem Prüfdruck von 30 bar bei 20°C)
• Wasseranschluss über Außengewinde
• Montage vom Register an der Austrittseite (= quadratische Seite) des Volumenstromreglers (Löcher vorgebohrt)
• wird standardmässig separat (nicht montiert) mitgeliefert
Zusatzschalldämpfer:
• gegen Mehrpreis erhältlich
• gefertigt aus verzinktem Stahlblech
• zur Reduzierung der Strömungsgeräusche
• an der Innenseite isoliert mit abriebfester schalldämmender Mineralwolle
• beidseitig mit Flanschen ausgestattet zum Festschrauben an VAV-Kasten und Kanal.
Montage Volumenstromregler
• mittels 4 Aufhängeösen
• VAV-Regler (Belimo) kann links oder rechts angebaut werden
(auf Anfrage)
• Anbau an Lüftungskanal: Flanschbreite VAV-Kasten = 25 mm.
Ausschreibungstext
Volumenstromregler zum Einsatz in Zuluftsystemen, mit integriertem Volumenstromregler für konstante oder variable Volumenstrom-, Raum- bzw. Kanaldruckregelung.
Herstellung des Gehäuses aus Stahlblech verzinkt mit Mineralwolleauskleidung, mit Klappenblatt aus Stahlblech verzinkt und mit Messkreuzlamellen aus Aluminium.
Mit elektrischem Regler Typ Belimo Compact LMV-D2 MP, Steuer-spannung AC 24 V 50/60 Hz, werkseitig verdrahtet und justiert.
Typ: BT…B5
Nenngrösse … mm
rotec Lüftungsgitter Berlin

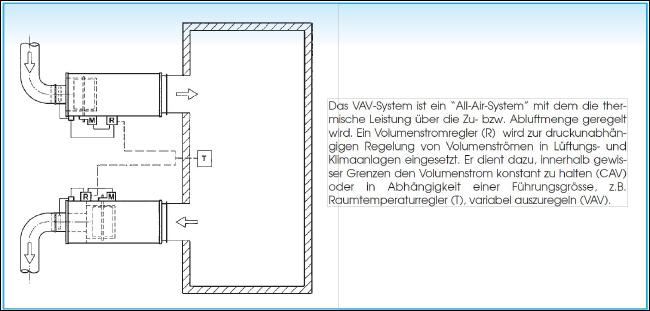

Regelung und Anwendungsbeispiel: Zuluft - Abluft

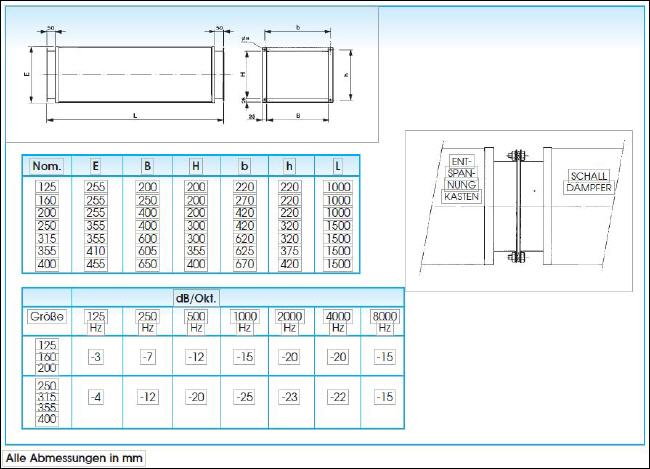

Zusatzschalldämpfer

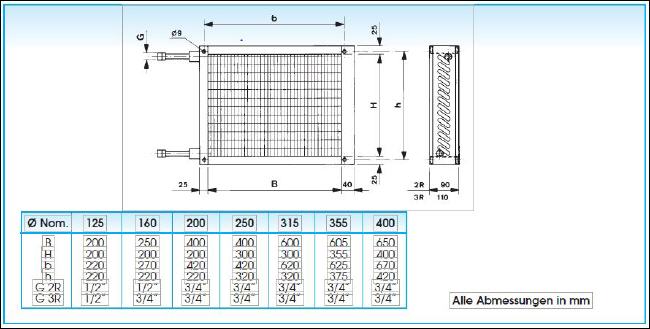

Heizregister

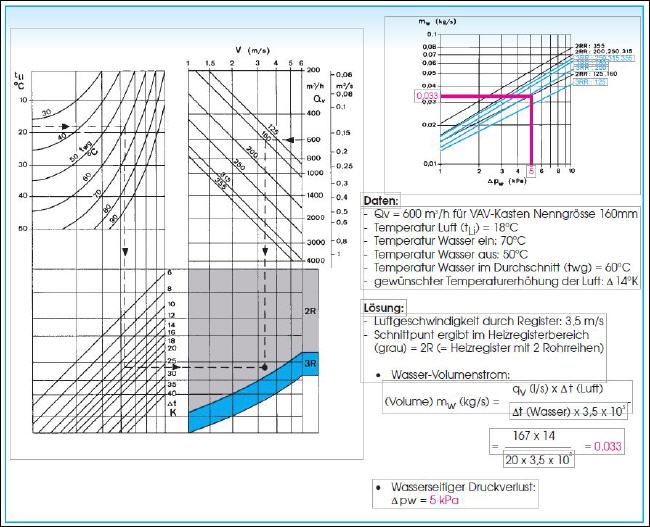

Auswahldiagramm Heizregister: Beispiel
Weitere Informartionen
Siehe technisches Blatt Anlage
