Boden- und Konvektorengitter W371

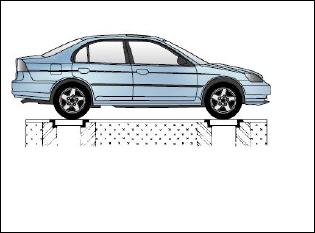

PKW befahrbares Konvektorgitter W371
Boden- und Konvektorengitter aus Aluminium, schwere Ausführung
Download PDF befahrbares Bodengitter aus Aluminium W311
 |
 |
Material
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Silberfarbig (E6/EV1) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron). Bronzefarbig eloxiert nicht möglich.
Der Rahmen ist mit einer Gummidichtung umrandet, um die Schalldämmung zu gewährleisten.
Maße
Abstand zwischen Stangen: 12,5 mm
Abmessung der Lamellen: 20 x 8 mm, Min.: 100 x 100 mm

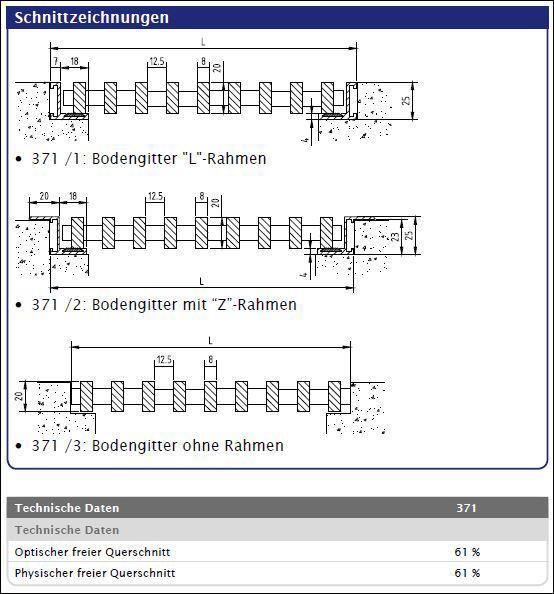

W371/1 - W371/2
- Länge Bodengitter: min. 135 mm - max. 3500 mm (von 1200 mm ab mehrteilige Gitter)
- Breite Bodengitter: min. 135 mm - max. 915 mm
Bemerkung: Rahmen sollte vollständig unterstützt werden
W371/3
- Länge Bodengitter ohne Rahmen: min. 120 mm - max. 1200 mm
- Breite Bodengitter ohne Rahmen: min. 120 mm - max. 900 mm
Bemerkung: Wenn die Gitterbreite > 650 mm, muss eine unterliegende Tragstruktur vorgesehen werden.
Nutzöffnung = Länge und Breite - 50 mm
Stäbe sind quer angeordnet
Befestigung
Maueranker Nr. W231 (im Lieferumfang enthalten)
Typische Anwendungsbereiche
Gitter für Keller, Garagen, Parkplätze, Schlachthäuser etc.
Zur Abdeckung von Unterbodenverkabelung in Computer-Räumen
Ausschreibungstext Bodengitter W371, PKW befahrbar
Bodengitter hergestellt aus ALU-Strangpressprofilen Al Mg Si 0.5, mit Querstäben 8x20mm aus Aluminium, mit L-Rahmen, oder Gitter ohne Rahmen, Abstand zwischen den Stäben 12,5 mm, naturfarbig eloxiert / in RAL …. beschichtet,
Öffnungsausschnitt : … x …mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W371, Bodengitter
Artikel-Nr.: W371
