Filter Abluftgitter

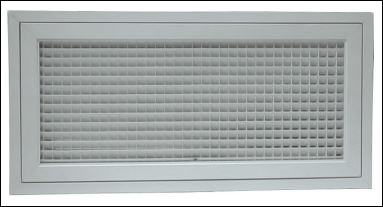

Abluft Lüftungsgitter mit Filterkassette

Download technisches Blatt Abluftgitter mit Filtereinlage

Das Abluftgitter des Types FH100 ist für den Einbau in Wände und Kanäle geeignet. Das Lüftungsgitter wird durch einen Scharniermechanismus geschlossen bzw. geöffnet und ist mit einem Filterrahmen für die Filterkassette ausgestattet.

Technische Beschreibung

Abluftgitter aus Aluminium mit verstellbaren gewalzten Lamellen und perforierter Frontplatte (FH371), mit feststehenden Lamellen unter 45° geneigt (FH711), mit Raster gerade (FH780) oder unter 45° geneigt (FH770).
Mit Filterrahmen zur Aufnahme einer Filterkassette mit Stärke 25mm (Typ FI).
Freier Querschnitt für FH371 und FH771 ca. 50%; für FH711 ca. 60%; für FH781 ca. 85%.
Gitter 371/711/771/781 wird standard RAL 9010 weiss pulverbeschichtet.
Weiter Lüftungsgitter finden Sie im unseren Online Shop
Dieses Produkt ist in mehreren Varianten verfügbar

Lieferbare Ausführungen

Bestimmung der Nenngrößen

Abluftgitter mit Filterkassette Typ FH 371

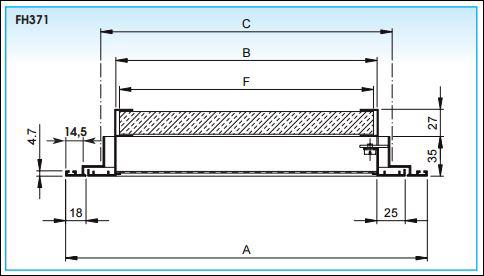

FH371
Gitter mit perforierter Frontplatte aus Stahl, Standard RAL 9010 weiss lackiert, mit Filterrahmen zur Aufnahme einer Filterkassette Typ FI

Abluftgitter mit Filterkassette Typ FH 711

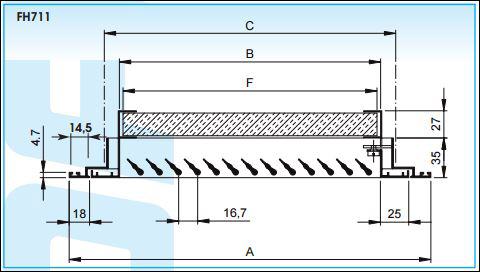

FH711
Gitter mit feststehenden waagrechten Lamellen unter 40° geneigt, aus Aluminium, Standard RAL 9010 weiss lackiert, mit Filterrahmen zur Aufnahme einer Filterkassette Typ FI

Abluftgitter mit Filterkassette Typ FH 771

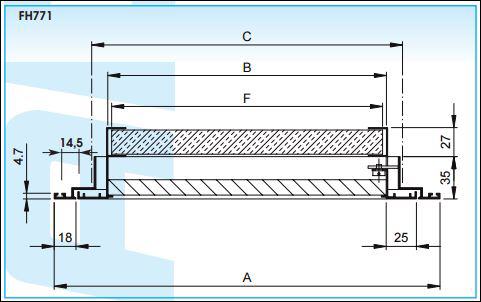

FH771
Rastergitter mit Raster-öffnungen 12,5 x 12,5 mm, unter 45° geneigt, aus Aluminium, Standard RAL 9010 weiss lackiert, mit Filterrahmen zur Aufnahme einer Filterkassette Typ FI

Abluftgitter mit Filterkassette Typ FH 781

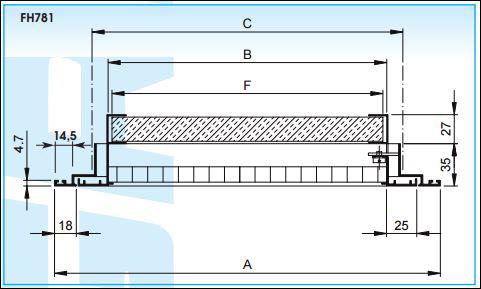

FH781
Rastergitter mit geraden Rasteröffnungen 12,5 x 12,5 mm, aus Aluminium, Standard RAL 9010 weiss lackiert, mit Filterrahmen zur Aufnahme einer Filterkassette Typ FI

Bitte beachten:
Filterkassetten Typ FI225, FI325 und FI425 sind separat zu bestellen.

Montage des Lüftungsgitters mit Filterkassette

Verdeckte Schraubmontage im Filterrahmen


Anschlusskasten DP100S	Anschlusskasten DP100T

Zubehör

Auf Anfrage wird eine Filterkassette Typ “Dust Stop” (FI225, FI325, FI425) mit Stärke 25mm mitgeliefert (separat zu Bestellen + Mehrpreis)

Ausschreibungstext FH 100

Rastergitter mit geradem Rasteröffnung 12,5 x 12,5 mm und Einbaurahmen aus Aluminium naturfarbig eloxiert, ohne Filterkassette, geeignet für Abluft und befestigt mittels Scharnieren am Filterrahmen.

Download PDF Filder- Abluftitter FH100

Typ: FH100 Nenngröße (L X H) ..... x ..... mm
