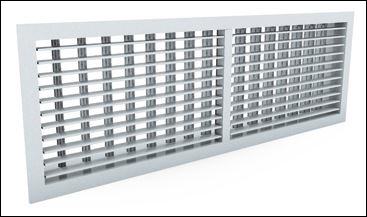

Wandgitter A710
Lüftungsgitter, Wandgitter mit Strahllenkung
Download PDF Wandgitter A710
Das aus Aluminium gefertigte rechteckige Lüftungsgitter Typ A710 wird nicht nur als Abluftgitter eingesetzt, sondern dient auch als Überströmgitter. Ebenfalls ist das rechteckige Lüftungsgitter für den Kanal- sowie Wandeinbau konzipiert.

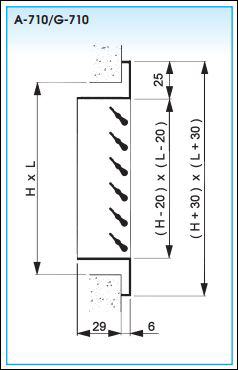

Bestimmung der Nenngrößen Wandgitter A710
 |
 |
Technische Beschreibung Wandgitter A710
Lüftungsgitter mit feststehenden, waagerechten Lamellen unter 40° Neigung
Freier Querschnitt von 60%
Sowohl in der Höhe als auch in der Länge in Abstufungen erhältlich (Min= 100 mm; Max= 2000 mm)
Auch mir einer Randbreite von 35 mm erhältlich (nur in der Aluminiumausführung)
Keine Ausführung als Gitterband möglich
Rahmen aus extrudiertem Aluminium; Lamellen aus Aluminiumblech; jeweils aus Aluminium naturfarbig eloxiert
Zubehör (GR001, GT007) finden Sie in unserem Online Shop für Lüftungsgitter
Zubehör Wandgitter A710
• GT003: Lochblech mit 35 % freiem Querschnitt, standard RAL 9005, schwarz lackiert

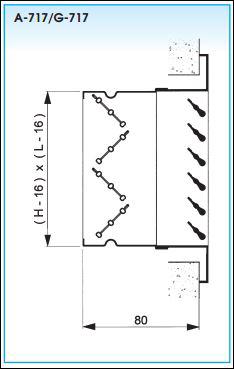

• GT007: Mengeneinstellung mit vertikalen gegenläufigen Lamellen, hergestellt aus verzinktem, schwarz lackiertem Stahlblech
• GR001: Montagerahmen aus verzinktem Stahlblech, nur für AD/GD und AE/GE

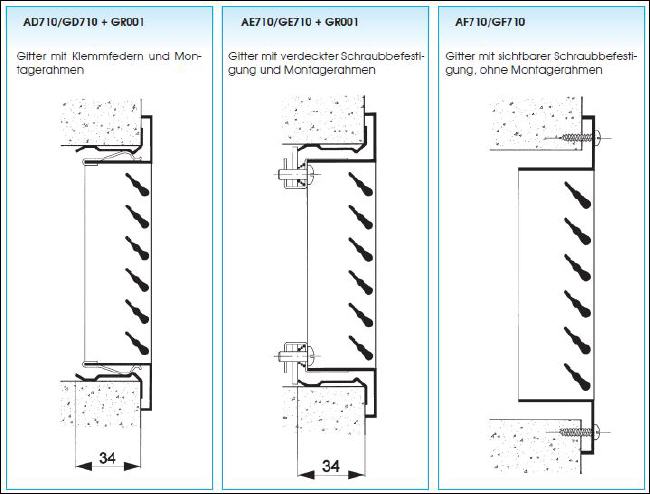

Montage der Lüftungsgitter

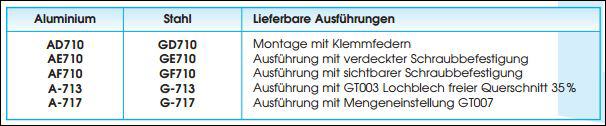

Lieferbare Ausführung Wandgitter A710
Gitter mit horizontalen feststehenden Lamellen Gitter mit horizontalen feststehenden Lamellen unter 40° geneigt

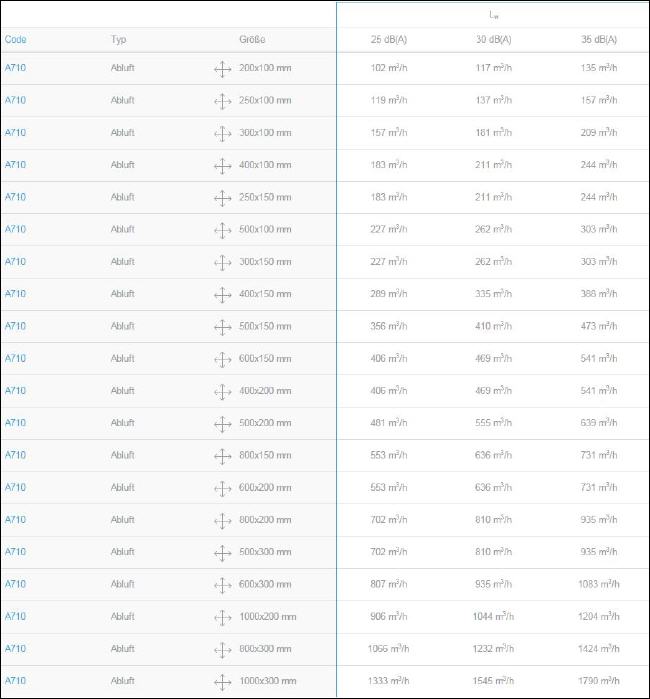

Auswahl der Wandgitter nach Standardwerten
Ausschreibungstext Wandgitter A710
Abluftgitter aus Stahlblech mit feststehenden horizontalen Lamellen unter 40° geneigt.
Gitter weiß Lackiert (RAL 9010).
Typ: A710 Nenngröße (L X H) ..... x ..... mm
rotec Lüftungsgitter Berlin
Modell: A710, Wandgitter
