Wasserabweisendes Lüftungsgitter W452V

Wasserabweisende Lüftungsgitter

Wasserabweisendes Lüftungsgitter, mittelschwere Ausführung
mit senkrechten V-Lamellen, Lamellenabstand 66, Optischer freier Querschnitt 70 %, Physischer freier Querschnitt 41 %

Download .PDF wasserabweisendes Lüftungsgitter W452V

Wasserabweisende Lüftungsgitter W452 V

Material

Lüftungsgitter hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 - 2,3 x 2,3 mm (6 x 6 mm Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder
pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Standard mit Wasserabflußrinne

Maße

Lamellenabstand: 66 mm
Einbautiefe: 82 mm
Überfalzmaß: 50 mm
Mindestmaße: 310 x 300 mm
Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)

Befestigung

Maueranker Nr. 429
Für Lüftungsgitter ab ungefähr 3 m⊃2; ist eine bauseitige Unterkonstruktion notwendig, passend zur Spannweite und Windlast

Optional

Wasserschenkel, abnehmbarer Insektenschutz, Filter, Ohne Anschlagrahmen
Lüftungsgitter für Rahmeneinbau auf Anfrage

Anwendungsbereiche

Anwendungen, bei denen hohe Stabilität, Antihafteigenschaften und
herausragende Witterungsbeständigkeit wichtige Auswahlkriterien sind
Hochspannungskabinen
Blickgeschützt

SERIE
LÜFTUNGSGITTER
FÜR MAUEREINBAU
MIT V-LAMELLEN

TYP W452V

BESCHREIBUNG
Das Lüftungsgitter 452V ist ein Mauereinbauwandgitter mit großen V-Lamellen und ausgezeichneter Wasserbeständigkeit (Klasse A gemäß EN13030 bis 1,0 m/s).

L-förmige Rahmenprofile aus extrudiertem Aluminium mit einer Gesamthöhe von 64 mm werden in einem Winkel von 45 Grad auf Gehrung gesägt und durch Zusammendrücken mithilfe von Klammerwinkeln montiert.

Lamellenhalter aus Aluminium werden auf die perforierten vertikalen Rahmenprofile genietet.
Für Breiten von mehr als 700 mm gibt es ein perforiertes U-Profil, auf dem zusätzliche Lamellenhalter als Verstärkung montiert werden.

Die Lamellen aus extrudiertem Aluminium werden in die Lamellenhalter geclipst. Der Abstand zwischen den Lamellen beträgt jeweils 66 mm. Die Lamellen sind V-förmig, sodass kein Durchblick möglich ist (hohe Blickdichte).

Auf der Rückseite des Lüftungsgitters wird ein antistatischer Maschendraht aus Edelstahl 304, 6 x 6 mm, mithilfe einer Nylonschnur im Rahmen straff gespannt.

Die Endbearbeitung kann mittels Eloxierung (naturfarben) oder durch Pulverbeschichtung (alle möglichen RAL-Farben) erfolgen.

Die Mindestabmessungen der Lüftungsgitter sind 305 x 305 mm (BxH)
Für größere Abmessungen können auf Anfrage mehrere 452-Gitter aneinandergekoppelt werden.

Optional ist das Lüftungsgitter mit einem flanschlosen Rahmen erhältlich.
Auf Anfrage ist auch eine Ausführung für den Einbau in Fensterprofilen erhältlich.

MATERIAL UND ENDBEARBEITUNG
Lamellen und Rahmenprofil: Alu-Stangpressprofilen AlMgSi 0.5 (gemäß EN 12020-2 und EN AW-6063)
Oberflächebearbeitung: naturfarbig (E6/EV1) eloxiert (20 Mikron) oder pulverbeschichtet (60 - 70 Mikron) in allen möglichen RAL-Farben
Insekten- bzw. Vogelschutz: standardmäßig, antistatischer Maschendraht aus Edelstahl 304, 6 x 6 mm, mithilfe einer Nylonschnur im Rahmen straff gespannt.
Anmerkung: Für Breiten von mehr als 700 mm gibt es ein perforiertes U-Profil, auf dem zusätzliche Lamellenhalter als Verstärkung montiert werden.

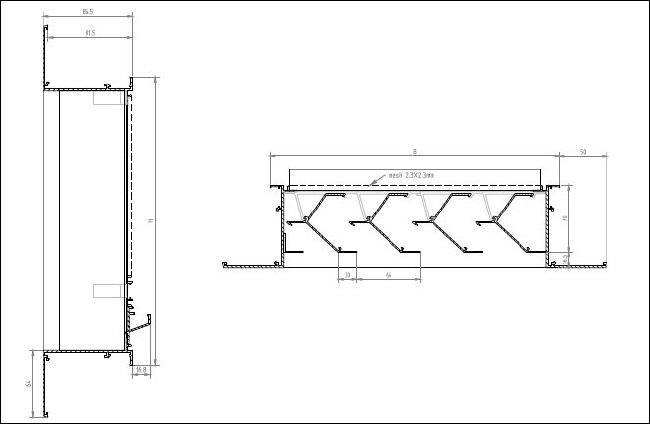

ABMESSUNGEN
Einbautiefe : 81,5 mm
Lamellenabstand : 66 mm
Rahmenanschlag : 50 mm
Gesamtstärke : 86,5 mm
Minimale Abmessungen : 305 mm x 305 mm (B x H)
Maximale Abmessungen : auf Anfrage (B x H)

MONTAGE
Bei der Montage müssen die Installationsvorschriften beachten werden. Verwenden Sie Dübel und Schrauben, die für die Art der Wand und/oder des Bodens geeignet sind (nicht mitgeliefert).
Maueranker Nr. 429 zur Befestigung an der Wand sind mitgeliefert.
Anmerkung: Bei Gittern mit einer Fläche von mehr als etwa 3 m⊃2; muss eine rückwärtige Stützkonstruktion vorgesehen werden.

OPTIONEN
- Wasserabfluss: Unter der untersten Lamelle montiert; sorgt für einen besseren Abfluss des Wassers. Dieser Wasserabfluss besteht aus Aluminium AlMgSi 0,5 und ist auf die gleiche Weise eloxiert oder pulverbeschichtet wie das Gitter.
- Insektenschutz: antistatischer Edelstahl 304, Insektenschutz 2,3 x 2,3 mm oder Vogelschutz 10 x 10 mm.
- Abnehmbarer Insektenschutz: antistatischer Edelstahl 304, Insektenschutz 2,3 x 2,3 mm / Maschendraht 6 x 6 mm / Vogelschutz 10 x 10 mm mit integriertem Wasserabfluss

TECHNISCHE EIGENSCHAFTEN
LÜFTUNGSGITTER W452V
Volumenstrom:
- K-Faktor Zufuhr: 66,1
- K-Faktor Abfuhr: 79,7
- Ce-Koeffizient: 0,123
- Cd-Koeffizient: 0,112

Querschnitt:
- Optisch freier Querschnitt: 70 %
- Physisch freier Querschnitt: 41 %

Schutz:
- IP-Klasse 2XD
- HEVAC-Klasse 0,0 m/s: A
- HEVAC-Klasse 0,5 m/s: A
- HEVAC-Klasse 1,0 m/s: A
- HEVAC-Klasse 1,5 m/s: A
- HEVAC-Klasse 2,0 m/s: B
- Widerstandsklasse: n.b.

Schalldämmung Rw (C; Ctr):
- in geöffnetem Zustand: n. z.

NORMEN
Dieses Produkt wurde entsprechend den folgenden Normen hergestellt, entspricht den folgenden Normen und/oder wurde gemäß den folgenden Normen geprüft:
EN ISO 140-10
EN ISO 717-1
EN 12020-2
EN AW 6063 T66
EN 13030
EN 60529
