Lüftungsgitter Wandanbau W433 mit Überdruckklappe
Ausführung W433/S und W433/L
Überdruckklappe
Download PDF Katalog Lüftungsgitter Wandanbau W433
 |
 |

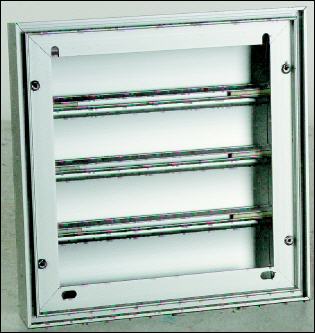

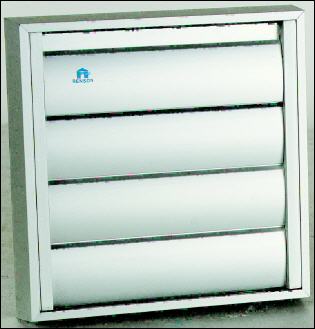

| Lüftungsgitter W433, Vorderansicht | Lüftungsgitter W433, Rückseite |
Material
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Silberfarbig (E6/EV1) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron). Bronzefarbig eloxiert nicht möglich
Jalousieklappen: Alle Klappen öffnen sich gleichzeitig
Überdruckklappe: Alle Klappen öffnen sich einzeln
Ohne Insektenschutzgitter
Öffnungsdruck: 10 Pa Standard, 20 Pa mit optimierten Klappen

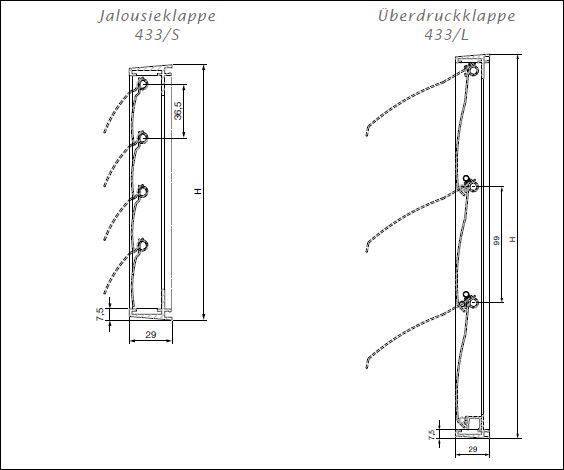

Maße Überdruckklappe W433
Höhe: (ein Vielfaches von 100) + 328 mm
Mindestmaße: 300 x 328 mm
Die Lamellen sind in einem Stück bis zu 800 mm lang
Bitte bei Bestellung angeben: Gesamtmaße (Breite x Höhe)
Aufbauhöhe: 29 mm
Maße Jalousieklappe W433/S
Standardmaße siehe unten
Befestigung
Unsichtbare Befestigung
Schrauben und Dübel im Lieferumfang enthalten
Typische Anwendungsbereiche
Dunstabzug
Trockenkabinen
Lüftungsgitter mit Jalousieklappe ab Lager
| Breite x Höhe | eloxiert E6/EV1 | Standard Farbe Weiß | Preise im Shop |
| Jalousieklappen W433/S | |||
| 173 x 173 mm | ja | ja | Preis |
| 210 x 210 mm | ja | ja | Preis |
| 246 x 246 mm | ja | ja | |
| Überdruckklappe W433/L | |||
| 328 x 328 mm | ja | nein | |
| 428 x 428 mm | ja | nein | |
| 528 x 528 mm | ja | nein |
Überdruckklappe
Überdruckklappe

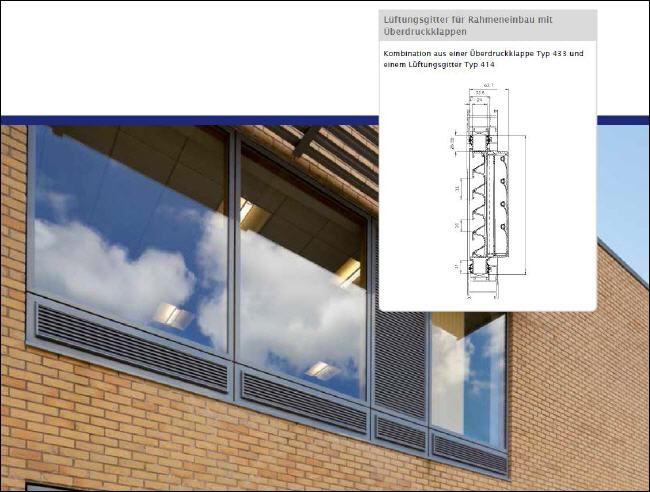

Lüftungsgitter mit Überdruckklappe Kombination aus einer Überdruckklappe Typ W433 und einem Lüftungsgitter Typ W414
