Aluminium Lüftungsgitter W481
Lüftungsgitter, mittelschwere Ausführung,
Lamellenabstand 50, optisch freier Querschnitt 70%, physisch freier Querschnitt 60%
Download .PDF Lüftungsgitter W481
 |
 |
| Aluminium Lüftungsgitter w481, Vorderansicht | Lüftungsgittrer W481 mit Fliegengaze |
Material
Lüftungsgitter hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 - 2,3 x 2,3 mm (6 x 6 mm Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Maße
Lamellenabstand: 50 mm
Einbautiefe: 46 mm
Überfalzmaß: 40 mm
Mindestmaße: 150 x 150 mm
Bitte bei Bestellung der Lüftungsgitter angeben: Einbaumaß (Breite x Höhe)
Befestigung der Lüftungsgitter
Maueranker Nr. 1428
Für Lüftungsgitter ab ungefähr 3 m² ist eine bauseitige Unterkonstruktion notwendig, passend zu Spannweite und Windlast
Optionen
Wasserabflußrinne
Wasserschenkel
Abnehmbarer Insektenschutz
Filter
Ohne Anschlagrahmen
Lüftungsgitter für Rahmeneinbau 484

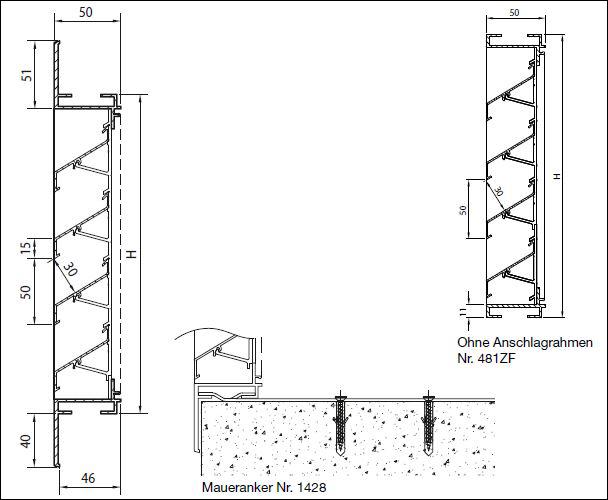

Lüftungsgitter Schnittzeichnung
| Luftdurchlass | EN 13030 |
| K-Faktor (Zufuhr) | 9,41 |
| K-Faktor (Abfuhr | 9,47 |
| Ce-Koeffizient | 0,326 |
| Cd-Koeffizient | 0,325 |
| Optischer freier Querschnitt | 70% |
| Physischer freier Querschnitt | 60% |
| IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 105mm von Lüftungsgitter) | IP2XD |
Lüftungsgitter mit waagrechten feststehenden stranggepressten ALU-Wetterschutzlamellen (AL Mg Si 0,5),
Lamellenabstand 50mm, mit L-förmigen Rahmen für Mauereinbau,
naturfarbig eloxiert / in RAL …. beschichtet, mit rückseitigem
Edelstahl-Insektenschutzgitter 2,3x2,3mm Maschung, Physischer freier Querschnitt 60 %.
Rohbauöffnung : … x …mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W481 für Wandeinbau
Artikel-Nr.: W481
