Verzinktes Lüftungsgitter W511
Lüftungsgitter, galvanisch verzinkter Stahl
Lamellenabstand 34, optisch freier Querschnitt 61%, physisch freier Querschnitt 43%
Download .PDF Lüftungsgitter verzinkt W511
 |
 |

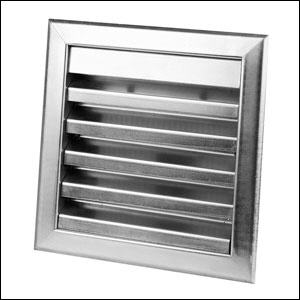

| verzinktes Lüftungsgitter w511, Vorderansicht | verzinktes Lüftungsgitter w511 mit Fliegengaze |
Material
Lüftungsgitter hergestellt aus Stahlblech
Galvanisierung: 10 Mikron FeZn12C
Stahlnetz (5 x 5 mm)
Oberfläche: keine Pulverbeschichtung möglich

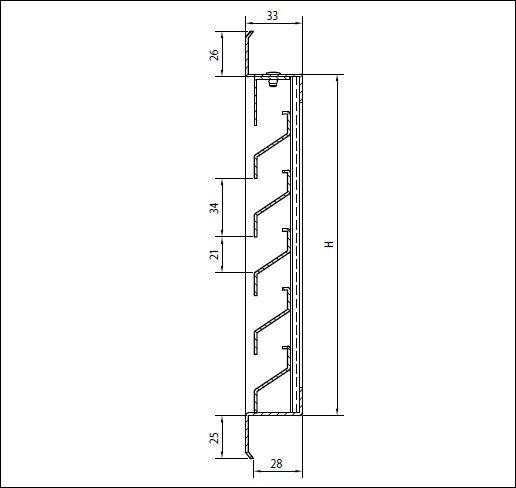

Maße
Lamellenabstand: 34 mm
Einbautiefe: 28 mm
Überfalzmaß: 25 mm
Keine Maßanfertigung
Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)
Anwendungsbereiche
Basislüftungsgitter
Preisgünstige Lösung
Keine Pulverbeschichtung möglich
Stärker als Aluminium
Anti-Vandalismus
Sportanlagen
Standardmaße Lüftungsgitter
| B x H mm | Galvanisch verzinkter Stahl |
| 200 x 200 mm | ja |
| 300 x 300 mm | ja |
| 400 x 200 mm | ja |
Hinweis: Nur in oben genannten Maßen verfügbar.
| Luftdurchlass | EN 13030 |
| K-Faktor (Zufuhr) | 92,91 |
| K-Faktor (Abfuhr | 84,73 |
| Ce-Koeffizient | 0,104 |
| Cd-Koeffizient | 0,109 |
| Optischer freier Querschnitt | 61% |
| Physischer freier Querschnitt | 43% |
