Aluminium Lüftungsgitter W411

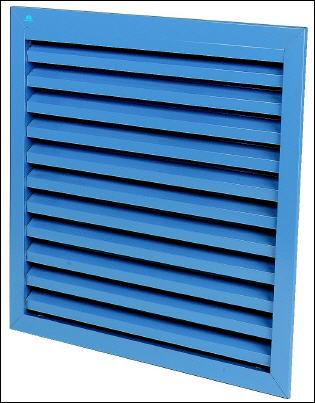

rotec Lüftungsgitter W411, Standardausführung
Lamellenabstand 33 mm, optisch freier Querschnitt 59%, physisch freier Querschnitt 45%
Download .PDF Lüftungsgitter rotec W411
 |
 |
Lüftungsgitter W411, Standardausführung

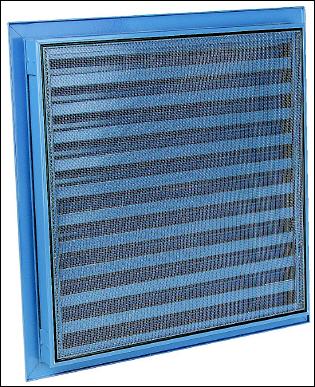

Hergestellt aus Aluminiumprofilen AlMgSi 0,5 (gemäß EN 12020-2) mit Insektenschutz aus Edelstahl 304, verschiedene Mascheweiten sind möglich.
Oberfläche
silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach
RAL-Farbtönen (60-80 Mikron)
Industrie Lüftungsgitter
Lüftungsgitter Maße
Lamellenabstand: 33,3 mm, Einbautiefe: 29 mm, Überfalzmaß: 21 mm, Mindestmaße: 100 x 100 mm
Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)
Befestigung der Lüftungsgitter
Maueranker Nr. W418 (im Lieferumfang nicht enthalten), Klipsfeder Nr. W419 auf Anfrage erhältlich (für kleine Abmessungen)
Für Lüftungsgitter ab ungefähr 3 qm ist eine bauseitige Unterkonstruktion notwendig, passend zu Spannweite und Windlast
Weitere Optionen
Wasserabflußrinne, Wasserschenkel, abnehmbarer Insektenschutz, Gegenrahmen, Filter, Sonderform, dosierbar, ohne Anschlagrahmen, mit Sandwichpaneel auf der Rückseite, Lüftungsgitter für Rahmeneinbau W41.
Typische Anwendungsbereiche
Jede Anwendung ohne spezielle Anforderungen.
Standard Lüftungsgitter Lager
| Breite x Höhe | eloxiert E6/EV1 | Luftdurchlass bei 2 Pa in m³/h | Preise im Shop |
| 200 x 200 mm | ja | 54 | Preis |
| 300 x 200 mm | ja | 81 | Preis |
| 300 x 200 mm | ja | 122 | |
| 400 x 200 mm | ja | 108 | |
| 400 x 300 mm | ja | 162 | |
| 400 x 400 mm | ja | 217 | |
| 500 x 300 mm | ja | 203 | |
| 500 x 400 mm | ja | 271 | |
| 500 x 500 mm | ja | 338 | |
| 600 x 300 mm | ja | 244 | |
| 600 x 400 mm | ja | 325 | |
| 600 x 600 mm | ja | 487 | |
| 700 x 700 mm | ja | 663 | |
| 1000 x 500 mm | ja | 677 | |
| 1000 x 1000 mm | ja | 1324 | |
| 142 x 142 mm | ja | 27 |

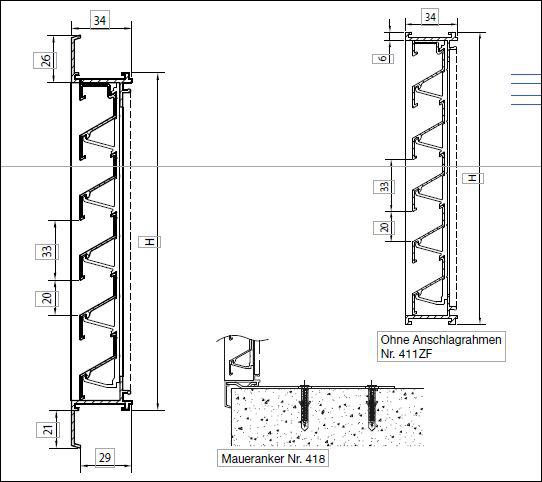

Schnittzeichnung Lüftungsgitter55 W411

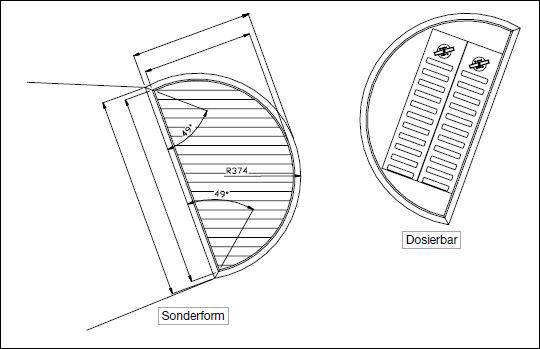

Sonderformen Lüftungsgitter W411
Lüftungsgitter W 411, Dosierbar
| Luftdurchlass | EN 13030 |
| K-Faktor (Zufuhr) | 23,56 |
| K-Faktor (Abfuhr | 25,51 |
| Ce-Koeffizient | 0,206 |
| Cd-Koeffizient | 0,198 |
| Optischer freier Querschnitt | 59% |
| Physischer freier Querschnitt | 45% |
| IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 100 mm von Lüftungsgitter) | IP2XD |
Ausschreibungstext Lüftungsgitter W 411 für Wandeinbau
Lüftungsgitter mit waagrechten feststehenden stranggepressten Alu-Wetterschutzlamellen (AL Mg Si 0,5), Lamellenabstand 33,5mm, mit L-förmigen Rahmen für Mauereinbau,
naturfarbig eloxiert / in RAL …. beschichtet, mit rückseitigem Edelstahl-
Insektenschutzgitter 1,9 x 1,9 mm Maschung,
Rohbauöffnung : ..….. x ..…....mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W411 für Wandeinbau
Artikel-Nr.: W411
