Aluminium Lüftungsgitter W421
Lüftungsgitter, mittelschwere Ausführung,
Lamellenabstand 50 mm, optisch freier Querschnitt 70%, physisch freier Querschnitt 49%
Download .PDF Lüftungsgitter rotec W421
 |
 |

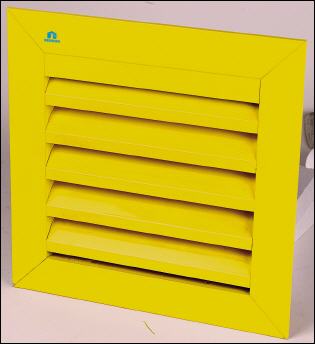

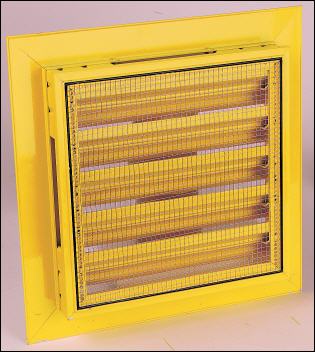

| Lüftungsgitter W421, mittelschwere Ausführung, Vorderansicht | Lüftungsgitter W421, mittelschwere Ausführung, mit Fliegengitter aus Edelstahl |
Material
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 - 2,3 x 2,3 mm (6 x 6 mm Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)

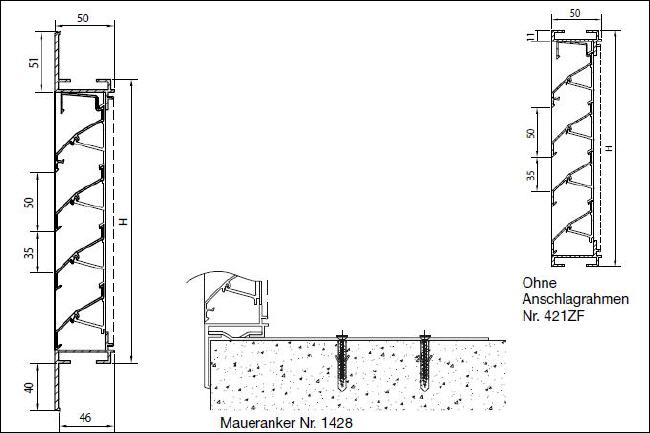

Maße der Lüftungsgitter
Lamellenabstand: 50 mm
Einbautiefe: 46 mm
Überfalzmaß: 40 mm
Mindestmaße: 150 x 150 mm
Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)
Befestigung der Lüftungsgitter
Maueranker Nr. 1428
Für Lüftungsgitter ab ungefähr 3 m⊃2; ist eine bauseitige Unterkonstruktion notwendig, passend zur Spannweite und Windlast
Optionen
Wasserabflußrinne
Wasserschenkel
Abnehmbarer Insektenschutz
Filter
Ohne Anschlagrahmen
Lüftungsgitter für Rahmeneinbau 424 (siehe Seite hier)
Einbruchhemmendes Lüftungsgitter 421WK2 (siehe Seite hier)
Typische Anwendungsbereiche der Lüftungsgitter
Anwendungen, bei denen Ästhetik und Stabilität wichtige Parameter sind
| Luftdurchlass | EN 13030 |
| K-Faktor (Zufuhr) | 13,42 |
| K-Faktor (Abfuhr | 9,35 |
| Ce-Koeffizient | 0,273 |
| Cd-Koeffizient | 0,327 |
| Optischer freier Querschnitt | 70% |
| Physischer freier Querschnitt | 49% |
| IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 100 mm vom Lüftungsgitter) | IP2XD |
ROTEC LÜFTUNGSGITTER TYP W421
mit waagrechten feststehenden und stranggepressten ALU-Wetterschutzlamellen (AL Mg Si 0,5), Lamellenabstand 50mm, mit L-förmigen Rahmen für Mauereinbau, naturfarbig eloxiert / in RAL …. beschichtet, mit rückseitigem Edelstahl-Insektenschutzgitter 2,3x2,3mm Maschung, Rohbauöffnung : … x …mm
ROTEC LÜFTUNGSGITTER TYP W421 (ohne Anschlagrahmen)
mit waagrechten feststehenden und stranggepressten ALU-Wetterschutzlamellen (AL Mg Si 0,5), Lamellenabstand 50mm, mit stumpfen Einbaurahmen für Einbau zwischen der Leibung, naturfarbig eloxiert / in RAL …. beschichtet, mit rückseitigem Edelstahl-Insektenschutzgitter 2,3x2,3mm Maschung, Leibungsöffnung : … x …mm
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W421 für Wandeinbau
Artikel-Nr.: W421
