Aluminium Lüftungsgitter W480
Lüftungsgitter mit hohem Luftdurchlass
Lamellenabstand 60 mm, optisch freier Querschnitt 90%, physisch freier Querschnitt 76%
Download .PDF Lüftungsgitter W480
 |
 |
| Aluminium Lüftungsgitter w480, Vorderansicht | Lüftungsgittrer W480 mit Fliegengaze |
Luftdurchlass
 |
 |
| Zufuhr | Abfuhr |
Material
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 - 6 x 6 mm (2,3 x 2,3 mm Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)

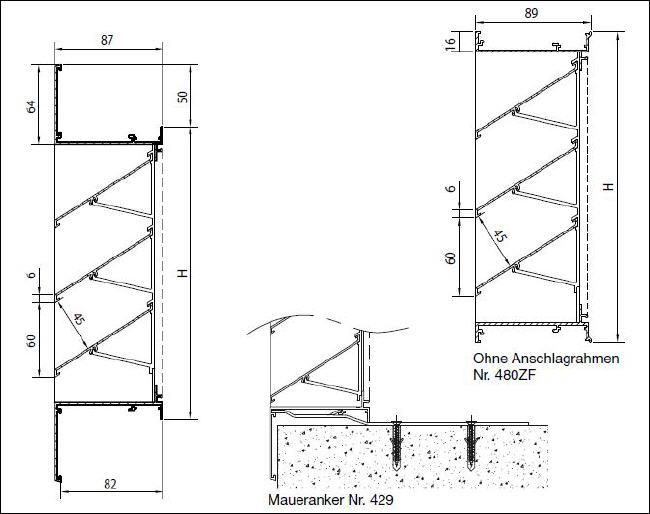

Maße
Lamellenabstand: 60 mm
Einbautiefe: 82 mm
Überfalzmaß: 50 mm
Mindestmaße: 300 x 300 mm
Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)
Befestigung
Maueranker Nr. 429
Für Lüftungsgitter ab ungefähr 3 m⊃2; ist eine bauseitige Unterkonstruktion notwendig, passend zur Spannweite und Windlast
Optionen
Wasserabflußrinne
Wasserschenkel
Abnehmbarer Insektenschutz
Filter
Ohne Anschlagrahmen
Lüftungsgitter für Rahmeneinbau W483
Anwendungsbereiche
Tiefgaragen
Industrielle Anwendungen
| Luftdurchlass | EN 13030 |
| K-Faktor (Zufuhr) | 5,03 |
| K-Faktor (Abfuhr | 4,96 |
| Ce-Koeffizient | 0,446 |
| Cd-Koeffizient | 0,449 |
| Optischer freier Querschnitt | 90% |
| Physischer freier Querschnitt | 76% |
| IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 180 mm von Lüftungsgitter entfernt) | IP2XD |
Lüftungsgitter für Wandeinbau
Typ W480 ist ein Lüftungsgitter für den Wandeinbau mit einem physischen freien Querschnitt von 76 %.
Materialien und Oberflächenbehandlung:
Aluminiumprofile AlMgSi 0,5 (gemäß EN 12020-2 und EN AW-6063 T66). Oberfläche silberfarbig (E6/EV1) eloxiert (+/- 20 Micron) oder pulverbeschichtet nach RAL-Farbtönen (+/- 60-70 Micron).
Insektenschutzgitter aus Edelstahl 316 – 6 x 6 mm Maschenteilung – 2,3 x 2,3 mm oder 10 x 10 mm Maschenteilung auf Anfrage.
Zur Befestigung werden Maueranker Nr. 429 mitgeliefert.
Ausführungsdetails:
Die L-förmigen Rahmenprofile (Gesamthöhe 64 mm) sind mit einem 45° Gehrungsschnitt versehen und durch eingeschobene Eckwinkel verbunden. Die Alu-Lamellenhalter sind an die perforierten vertikalen Rahmenprofile festgenietet. Bei einer Gesamtbreite des Gitters von über 700 mm wird zur Verstärkung ein perforiertes U-Profil mit zusätzlichen Lamellenhaltern montiert. Die Lamellen sind mit einem Abstand von 54 mm in die Lamellenhalter eingeklipst. Mit einer PVC-Klemmschnur ist das Insektenschutzgitter auf der Rückseite im Einschubkanal befestigt.
Optional:
Eine Wasserabflussrinne aus Aluminium AlMgSi 0,5 wird unter der untersten Lamelle montiert und sorgt für eine besseren Wasserabfluss. Oberfläche silberfarbig (E6/EV1) eloxiert oder pulverbeschichtet in der RAL-Farbe des Gitters.
Technische Angaben:
Einbautiefe: 81,5 mm
Gesamttiefe: 86,5 mm
Überfalzmaß: 50 mm
Lamellenabstand: 60 mm
Physischer freier Querschnitt: 76 %
Optischer freier Querschnitt: 90 %
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W480 für Wandeinbau
Artikel-Nr.: W480
