Verzinktes Lüftungsgitter W521
Lüftungsgitter verzinkt, mittelschwere Ausführung
Lüftungsgitter, mittelschwere Ausführung, galvanisch verzinkter Stahl, Lamellenabstand 50
Download .PDF Lüftungsgitter W521
 |
 |
| verzinktes Lüftungsgitter w521, Vorderansicht | verzinktes Lüftungsgitter w521 mit Fliegengaze |
Material
Lüftungsgitter hergestellt aus Stahlblech
Galvanisierung: 10 Mikron FeZn12C
Stahlnetz (13 x 13 mm)
Pulverbeschichtet nach RAL Farbtönen (60-80 Mikron)

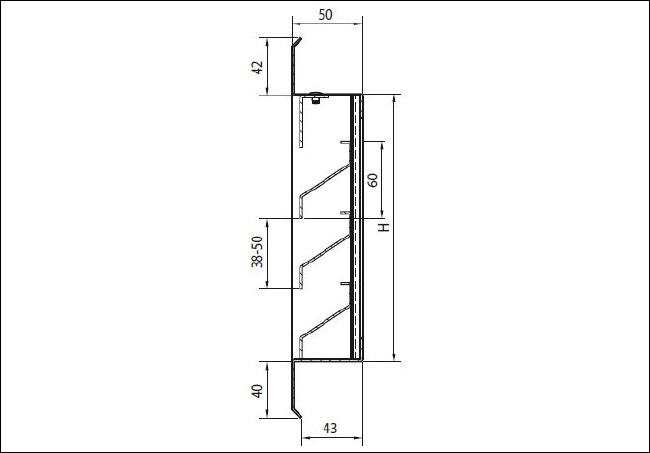

Maße
Variabler Lamellenabstand: 38-50 mm (bestimmt durch die Außenmaße)
Einbautiefe: 43 mm
Überfalzmaß: 40 mm
Mindestmaße: 200 x 200 mm
Höchstmaße: 2000 x 2000 mm
Bitte bei Bestellung angeben: Einbaumaß (Breite x Höhe)
Befestigung
Maueranker am Rahmen vormontiert
Anwendungsbereiche
Basislüftungsgitter
Preisgünstige Lösung
Container
Standardmaße Lüftungsgitter
| B x H mm | Galvanisch verzinkter Stahl |
| 400 x 400 mm | ja |
| 500 x 500 mm | ja |
| 600 x 600 mm | ja |
| 1000 x 1000 mm | ja |
Hinweis: Nur in oben genannten Maßen verfügbar.
|
Luftdurchlass (Lamellenabstand 46 mm) |
(EN 13030) |
| K-Faktor (Zufuhr) | 24,21 |
| K-Faktor (Abfuhr | 21,26 |
| Ce-Koeffizient | 0.203 |
| Cd-Koeffizient | 0,217 |
Technische Daten
| Lamellenabstand | 38 mm | 46 mm | 50 mm |
| Optischer freier Querschnitt | 73% | 77% | 79% |
| Physischer freier Querschnitt | 49% | 52% | 54% |
