Rundes Lüftungsgitter W415R

Rundgitter mit V-Lamellen für Rahmeneinbau

Download PDF rundes Lüftungsgitter W415R


Lüftungsgitter mit stocherschutz V-Lamelle, Ansicht von vorne	Rückseite des Lüftungsgitters mit Fliegengaze aus Edelstahl

Material

Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 (Maschung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Rahmen nur an einer Seite geschweißt

Wasserdichtigkeit

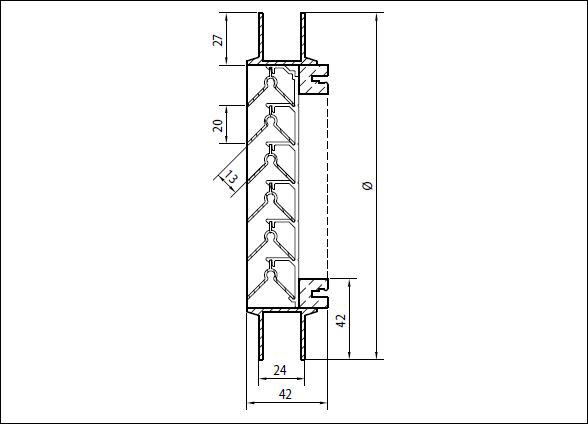

Maße

Lamellenabstand: 20 mm V-Lamellen
Einspannstärke: 24 mm
Mindestdurchmesser: 340 mm

Maximaldurchmesser:
- 1400 mm wenn in E6/EV1 eloxiert
- 1500 mm wenn RAL-pulverbeschichtet
- Über 1500 mm: 2-teilig

Stochersicher

Befestigung

Einbau wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen

Luftdurchlass	EN 13030
K-Faktor (Zufuhr)	33,80
K-Faktor (Abfuhr	33,80
Ce-Koeffizient	0,172
Cd-Koeffizient	0,172
Optischer freier Querschnitt	93%
Physischer freier Querschnitt	39
IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 100 mm von Lüftungsgitter)	IP2XD

Lüftungsgitter W415R, Rundgitter für Rahmeneinbau mit V-Lamellen

mit durchstochersicheren und waagrechten V-Lamellen aus Aluminium (AL Mg Si 0,5),
Lamellenabstand 20mm, mit Einspannrahmen 24mm für Einbau im Glasfalz oder P/R-Konstruktion,
Rahmen nur an einer Seite geschweisst, naturfarbig eloxiert / in
RAL …. beschichtet, mit rückseitigem Edelstahl-Insektenschutzgitter,
Totalmasse der Gitter : … x …mm

Fabrikat: rotec Lüftungsgitter Berlin
Modell: W415R, Rund
Artikel-Nr.: W415R
