Rundes Lüftungsgitter W412R

Rundgitter mit V-Lamellen, mit Anschlag

Download PDF rundes Lüftungsgitter W412R


Lüftungsgitter Ansicht von vorne	Rückseite des Lüftungsgitters mit Fliegengaze aus Edelstahl

Material

Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 (Maschung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Rahmen nur an einer Seite geschweißt

Wasserdichtigkeit

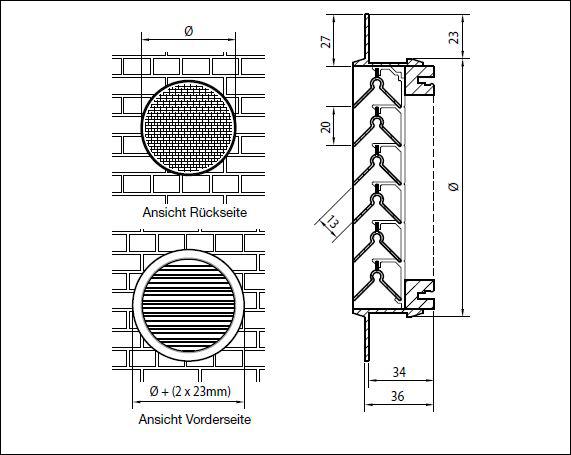

Maße

Lamellenabstand: 20 mm V-Lamellen
Einbautiefe: 34 mm
Überfalzmaß: 23 mm
Mindestdurchmesser: 300 mm

Maximaldurchmesser:
- 1400 mm wenn in E6/EV1 eloxiert
- 1500 mm wenn RAL-pulverbeschichtet
- Über 1500 mm: 2-teilig

Stochersicher

Befestigung

Maueranker am Rahmen vormontiert

Typische Anwendungsbereiche

Hochspannungsstationen
IT-Räume

Luftdurchlass	EN 13030
K-Faktor (Zufuhr)	33,80
K-Faktor (Abfuhr	33,80
Ce-Koeffizient	0,172
Cd-Koeffizient	0,172
Optischer freier Querschnitt	93%
Physischer freier Querschnitt	39
IP-Klasse (Lüftungsgitter mit Insektenschutz; elektrische Installation mindestens 100 mm von Lüftungsgitter)	IP2XD

Lüftungsgitter W412R: Rundgitter, geeignet für den Wandeinbau, mit V-Lamellen

mit durchstochersicheren und waagrechten V- Lamellen gefertigt aus Aluminium (AL Mg Si 0,5),
Lamellenabstand 20mm, mit L-förmigen Rahmen für Mauereinbau, Rahmen nur an einer Seite geschweisst,
naturfarbig eloxiert / in RAL …. beschichtet,

mit rückseitigem Edelstahl-Insektenschutzgitter, Rohbauöffnung : … x …mm

Fabrikat: rotec Lüftungsgitter Berlin
Modell: W442R, Rund
Artikel-Nr.: W442R
