Schalldämmendes Lüftungsgitter W445/86
Schalldämmende Lüftungsgitter W445/86
Schalldämmende Lüftungsgitter
Download PDF Katalog Lüftungsgitter W445/86
 |
 |
Material
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 (Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
100 % korrosionsbeständig

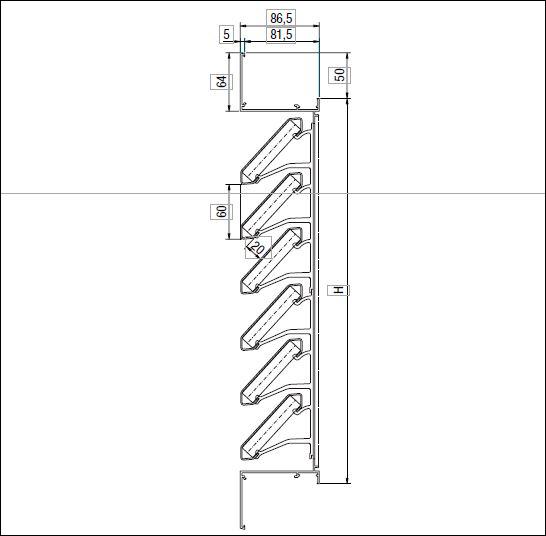

Maße
Lamellenabstand: 60 mm
Maße: Einbautiefe: 81,5 mm
Überfalzmaß: 50 mm
Höhe in Schritten von 60 mm (Abstand zwischen Lamellen)
Mindestmaße: 200 x 200 mm
Befestigung
Maueranker Nr. W429 (nicht im Lieferumfang enthalten)
Optionen
Wasserabflußrinne
Wasserschenkel
Abnehmbarer Insektenschutz
Eigenschaften
Die schalldämmenden Eigenschaften der Renson®-Lamellen wurden vom international anerkannten IFT Labor Rosenheim (Deutschland) geprüft.
Die Wasserdichtigkeit wurde von den BSRIA-Labors geprüft
Technische Daten
|
Luftdurchlass |
(EN 13030) |
| K-Faktor (Zufuhr) | 9,32 |
| K-Faktor (Abfuhr | 13,29 |
| Ce-Koeffizient | 0,329 |
| Cd-Koeffizient | 0,274 |
| Optischer freier Querschnitt | 77% |
| Physischer freier Querschnitt | 34% |
| Komfort | (EN ISO 140-10, EN ISO 717-1) |
| Schalldämmung in geöffneter Position Rw (C;Ctr) | 6 (-1;-2) dB |

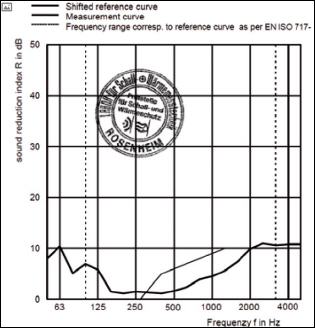

| Schalldämmung in dB pro Frequenz | W445/86 |
| f in Hz | R in dB |
| 63 | 10,4 |
| 125 | 5,8 |
| 250 | 1,5 |
| 500 | 1,6 |
| 1000 | 4,5 |
| 2000 | 9,9 |
| 4000 | 10,8 |
