Türlüfter Invisido W469, schalldämmendes Tür-Lüftu
Schalldämmendes Türgitter für Wohnungsbau

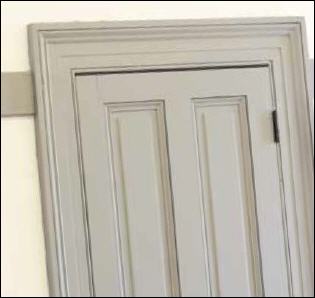

Das Türgitter W469 invisido®” ist ein diskret und beinahe unsichtbar anzubringendes Türgitter für Durchfuhrlüftung. Das Türgitter wird auf der Tür angebracht, wodurch der störende Spalt unter der Tür nicht mehr nötig ist. Dank der ausgereiften Formgebung ist ein Durchblick von einem Zimmer ins andere Zimmer nicht möglich.
Download PDF Tür-Lüftungsgitter W469 Invisido
 |
 |
Material
Hergestellt aus Alu-Stangpressprofilen AlMgSi 0,5 (gemäß EN 12020-2)
Oberflächenbehandlung: silberfarbig eloxiert (E6/EV1) (20 Mikron) oder pulverbeschichtet nach RAL-Farbtönen (60 - 80 Mikron)
Endkappen aus ASA-Polymer Typ Luran S (farbecht, witterungs- und UV-beständig)
Endkappen standard schwarz, grau oder weiß erhältlich, alle RAL-Farbtönen auf Anfrage
Maße
Maximale Länge: 2000 mm
Standardlänge: 725 mm (Typ 730), 825 mm (Typ 830), 925 mm (Typ 930)
Türstärke: 35 mm
Befestigung
Schrauben werden mitgeliefert
Typische Anwendungsbereiche
Innentüren, blickdicht, Wohnungsbau, ästhetisch
TÜRGITTER - DURCHFUHRÖFFNUNG
SERIE
ÄSTHETISCHES
TÜRGITTER
ZUR MONTAGE AUF DER TÜR
TYP
W469
BESCHREIBUNG

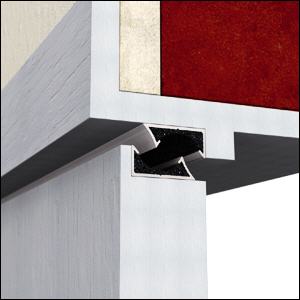

Das diskrete Türgitter 469 Invisido® ist ein Durchführungsgitter aus zwei Teilen, das oben auf die stumpfe Tür angebracht wird.
Das 469 Invisido® besteht aus Profilen aus extrudiertem Aluminium, die über die Türverkleidung und unter den Türrahmen geschraubt werden, und zwar über die gesamte Länge von Türverkleidung und Türrahmen.
Die Türverkleidung muss gemäß den Montagerichtlinien gekürzt oder ausgefräst werden. Mithilfe der vorgebohrten Löcher im 469 Invisido® kann dieses schnell auf Türverkleidung oder Türrahmen festgeschraubt werden. Die Schrauben sind hinter einem schalldämmenden Schaumstoff verborgen.
Es gibt verschiedene Standardausführungen (Länge 725 mm, 825 mm, 925 mm), nämlich für 730 mm, 830 mm und 930 mm breite Türen auf Anfrage sind auch andere Größen erhältlich.
Die Endbearbeitung der Profile kann mittels Eloxierung (naturfarbig) oder durch Pulverbeschichtung (alle möglichen RAL-Farben) erfolgen.
An den Enden der Profile werden Endkappen angebracht, standardmäßig in weiß, schwarz, creme oder grau (je nach Farbe des Profils) auf Anfrage sind jedoch auch andere Farben möglich.
Dank der speziellen Formgebung ist praktisch kein Durchblick von einem Zimmer ins andere möglich (abhängig von der Montageweise).
Das 469 Invisido® eignet sich nur für Innentüren und sorgt für einen garantierten Luftstrom von einem Raum zum nächsten.
Das 469 Invisido® kann einfach mit Bürste oder Staubsauger gereinigt werden.
MATERIAL UND ENDBEARBEITUNG
Profil: Aluminium AlMgSi 0.5 (gemäß EN 12020-2 und EN AW-6063)
Endbearbeitung: naturfarbig (E6/EV1) eloxiert (20 Mikron) oder pulverbeschichtet (60 - 70 Mikron) in allen möglichen RAL-Farben
Endkappen: ASA-Polymer Typ Luran S (farbecht, witterungs- und UV-beständig)
Farbe Endkappen: weiß, schwarz, creme, grau, andere Farben in der Masse oder in der Farbe des Profils lackiert auf Anfrage
Akustisches Dämmungsmaterial: absorbierender Schaumkunststoff

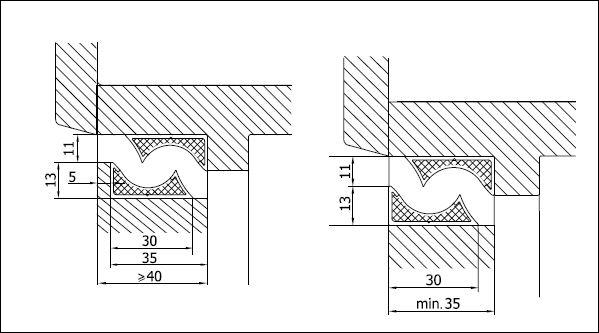

ABMESSUNGEN
Profilbreite : 30 mm
Profilhöhe : 13 mm
Standardlängen : 725 mm (Typ 730), 825 mm (Typ 830), 925 mm(Typ 930)
Minimallänge : 300 mm
Maximallänge : 2000 mm
MONTAGE
Die Montage muss gemäß den Montageanweisungen erfolgen. Verwenden Sie Schrauben, die für die Art der Unterlage geeignet sind (die mitgelieferten Schrauben sind möglicherweise nicht geeignet).
Anmerkung: Abhängig von Türdicken, Türbreiten und gewünschtem Volumenstrom kann eine abweichende Montage erforderlich sein.
OPTIONEN
Keine Optionen erhältlich

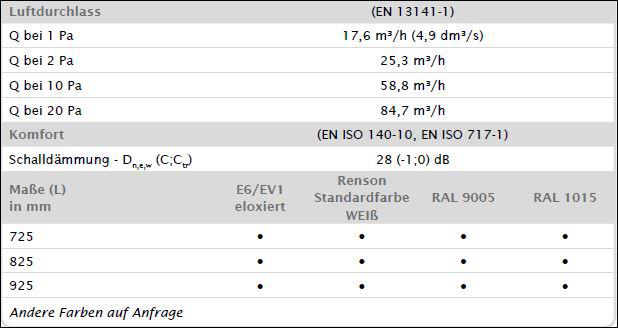

TECHNISCHE EIGENSCHAFTEN
469 INVISIDO® - 830 MM STANDARDINSTALLATION
Volumenstrom:
- Q bei 1 Pa: 17,6 m⊃3;/h/m (4,9 dm⊃3;/s/m)
- Q bei 2 Pa: 25,3 m⊃3;/h/m (7,0 dm⊃3;/s/m)
- Q bei 10 Pa: 58,8 m⊃3;/h/m (16,3 dm⊃3;/s/m)
- Q bei 20 Pa: 84,7 m⊃3;/h/m (23,5 dm⊃3;/s/m)
Schalldämmung Dn,e,w (CäCtr): 28 (-1ä0) dB
NORMEN
Dieses Produkt wurde gemäß den folgenden Normen hergestellt, entspricht den folgenden Normen und/oder wurde gemäß den folgenden Normen geprüft:
EN 13141-1
EN ISO 140-10
EN ISO 717-1
EN 12020-2
EN AW 6063 T66
NBN D50-001
NEN 1087
Fabrikat: rotec Lüftungsgitter Berlin
Modell: W469, Türlüftungsgitter
Artikel-Nr.: W469
