Lüftungsgitter Rahmeneinbau W427GL
Lüftungsgitter für Rahmeneinbau W427GL
Aluminium Lüftungsgitter für Rahmeneinbau mit beweglichen Lamellen, schwere Ausführung
Download PDF Katalog Lüftungsgitter W427GL
 |
 |

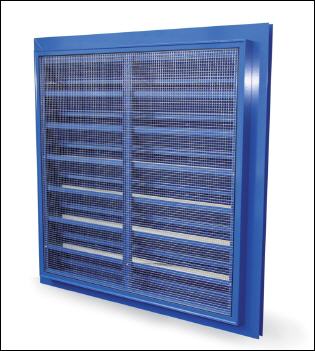

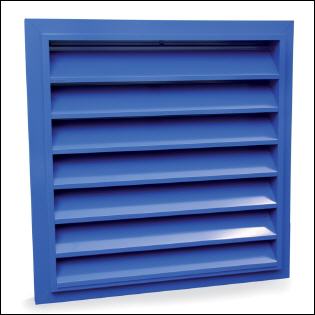

| Aluminum Lüftungsgitter W427GL für Rahmeneinbau, schwere Ausführung mit beweglichen Lamellen | Aluminum Lüftungsgitter W427GL mit beweglichen Lamellen und Fliegengitter aus Edelstahl |
Material
Hergestellt aus Aluminiumprofilen: AlMgSi 0,5 (gemäß EN 12020-2)
Insektenschutz aus Edelstahl 304 (Maschenteilung auf Anfrage)
Silberfarbig (E6/EV1) - bronzefarbig (E6/C34) (20 Mikron) eloxiert oder pulverbeschichtet nach RAL-Farbtönen (60-80 Mikron)
Maße
Lamellenabstand: 100 mm
Vorzughöhe = (ein Vielfaches x 100) + 377 mm
Maximale Breite in einem Stück: 1300 mm
Einspannstärke: 24 mm (Einspannstärke von 8 bis 50 mm auf Anfrage)
Bitte bei Bestellung angeben: Breite x Höhe in mm (Gesamtmaße)
Mindestmaße: 377 x 377 mm
Bemerkung: Die Mindesthöhe ist abhängig von Bedienungsoptionen.
Befestigung
Einbau der Lüftungsgitter wie Doppelglasscheibe
Einsatz von Klotzbrücken wird empfohlen
Bedienungsoptionen
W427/1 Handbetätigung Mindesthöhe: 377 mm
W427/2 Drahtseil Mindesthöhe: 477 mm
W427/3 Kurbelantrieb Mindesthöhe: 777 mm
W427/4 Motor 230V-24V / Federrücklaufantrieb 24V: 477 mm
W427/5 Druckluft Midesthöhe: 477 mm

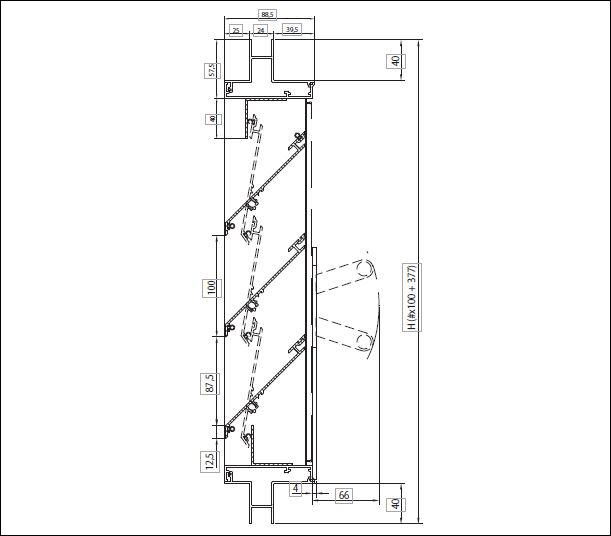

Schnittzeichnung Lüftungsgitter W427GL
Technische Daten
|
Luftdurchlass |
(EN 13030) |
| K-Faktor (Zufuhr) | 11,41 |
| K-Faktor (Abfuhr | 11,65 |
| Ce-Koeffizient | 0,296 |
| Cd-Koeffizient | 0,293 |
| Optischer freier Querschnitt | 88% |
| Physischer freier Querschnitt | 53% |
